Visuel vejledning til Dell Latitude 5520-notebook til din computer

Summary: Følgende artikel indeholder en visuel vejledning til din Latitude 5520-computer og indeholder en liste over de eksterne porte og funktioner i din computer.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Bemærk: For at få en mere detaljeret beskrivelse af hver placering skal du gå til systemmanualerne på www.dell.com/manuals


Indholdsfortegnelse:

  1. Set forfra
  2. Set oppefra
  3. Set fra venstre
  4. Set fra højre
  5. Set nedefra
  6. Vekselstrømsadaptervisning

Set forfra



Set forfra

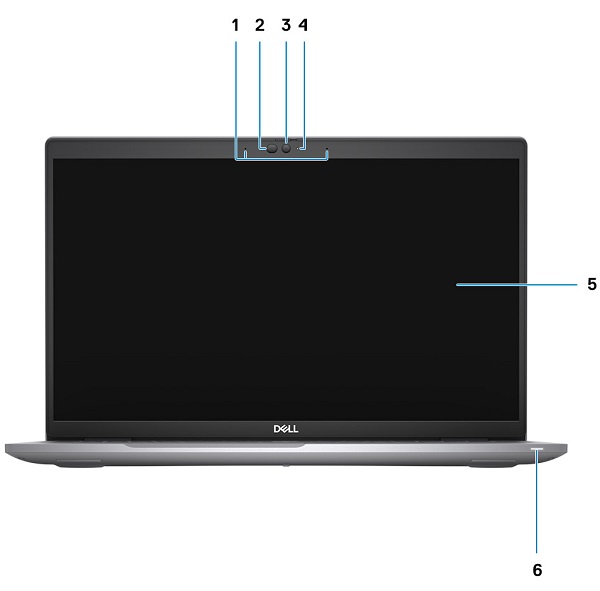

(Figur 1 Set forfra)



1 To systemmikrofoner 2 IR-sender/omgivende LIght-sensor (ALS) – (valgfrit)
3 Kamera (FHD RGB IR/HD RGB IR/HD RGB) 4 LED-indikator for kamerastatus
5 Skærmpanel 6 Batteriindikator-LED


Tilbage til toppen

Set oppefra



Set oppefra

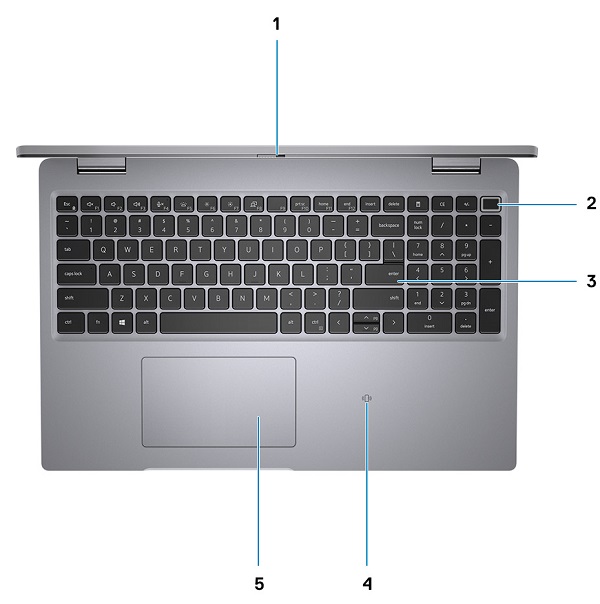

(Figur 2 Set ovenfra)



1 Privatlivsdæksel 2 Tænd/sluk-knap med fingeraftrykslæser – (valgfrit)
3 Tastatur 4 NFC/kontaktfri smartcard-læser – (valgfrit)
5 Klikpad

Bemærk: Du kan finde en vejledning til tastaturet i følgende artikel:

Tilbage til toppen

Set fra venstre



Set fra venstre

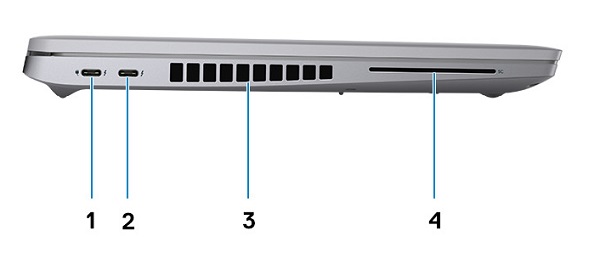

(Figur 3 : Set fra venstre side)



1
  • Thunderbolt 3-stik m/DisplayPort alternativ tilstand/USB 3.2 Gen2/strømforsyning – til 10. generations Intel Core i5/i7-processorer
  • Thunderbolt 4-stik m/DisplayPort alternativ tilstand/USB4/strømforsyning – til 11. generations Intel Core i3/i5/i7-processorer
 2
  • Thunderbolt 3-stik m/DisplayPort alternativ tilstand/USB 3.2 Gen2/strømforsyning – til 10. generations Intel Core i5/i7-processorer
  • Thunderbolt 4-stik m/DisplayPort alternativ tilstand/USB4/strømforsyning – til 11. generations Intel Core i3/i5/i7-processorer
3 Lufthuller 4 Slot til smartcard-læser – (valgfrit)


Tilbage til toppen

Set fra højre



Set fra højre

(Figur 4 set fra højre side)



1 microSD-kortplads 2 Universelt lydstik
3 USB 3.2 Gen1-stik 4 USB 3.2 Gen1-stik med PowerShare
5
  • HDMI 1.4-stik til 10. generations Intel Core i5/i7-processorer
  • HDMI 2.0-stik til 11. generations Intel Core i3/i5/i7-processorer
 6 Rj-45 (NIC) Ethernet-stik
7 Wedge-formet låsestik


Tilbage til toppen

Set nedefra



Set nedefra

(Figur 5 Set nedefra)



1 Højttalere 2 microSIM-kortslot – (valgfrit)
3 Servicemærkeetiket 4 Lufthuller


Tilbage til toppen

Vekselstrømsadaptervisning



Type-C AC-adapter

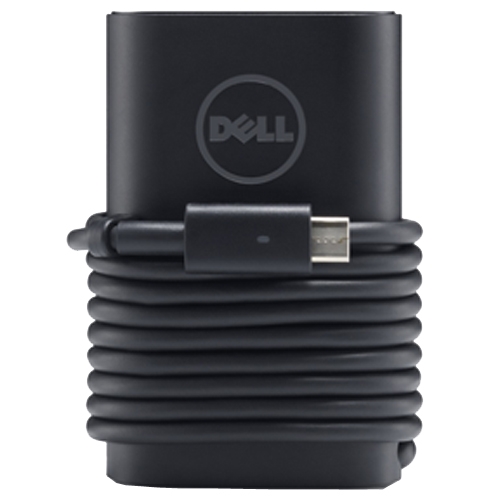

(Figur 7 : 65 W og 90 W Type-C AC-adapter.)



Type 65 W og 90 W Type-C Beskrivelse
Indgangsspænding 100 VAC til 240 VAC
Udgangsstrøm (kontinuerlig)
  • 20 V/3,25 A
  • 15 V/3 A
  • 9 V/3 A
  • 5 V/3 A
  • 20 V/4,5 A
  • 15 V/3 A
  • 9 V/3 A
  • 5 V/3 A
Udgangseffekt 65 W 90 W
Udgangsspænding 20 V DC / 15 V DC / 9 V DC / 5 V DC



Tilbage til toppen
