Dell Latitude 5520 Laptop – Visuelle Anleitung zu Ihrem Computer

Summary: Der folgende Artikel enthält eine visuelle Anleitung zu Ihrem Latitude 5520 Computer und listet die externen Anschlüsse und Funktionen Ihres Computers auf.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.

Instructions


Hinweis: Eine detailliertere Beschreibung zu jedem Ort finden Sie in den Systemhandbüchern unter www.dell.com/manuals


Inhaltsverzeichnis:

  1. Vorderseite
  2. Ansicht von oben
  3. Ansicht von links
  4. Ansicht von rechts
  5. Unterseite
  6. AC-Adapteransicht

Vorderseite



Vorderseite

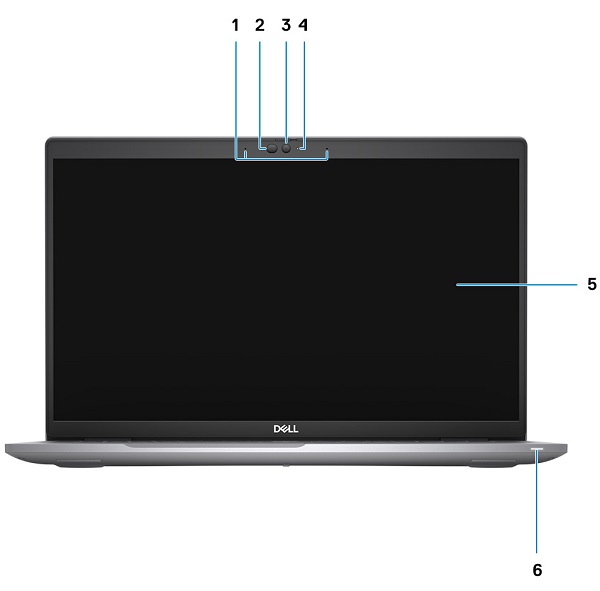

(Abb. 1 Vorderseite)



1 Dual-Array-Mikrofone 2 IR-Sender/Umgebungslichtsensor (ALS) – (optional)
3 Kamera (FHD RGB IR/HD RGB IR/HD RGB) 4 Kamerastatus-LED
5 Bildschirm 6 Akkuanzeige-LED


Zurück zum Anfang


Ansicht von oben



Ansicht von oben

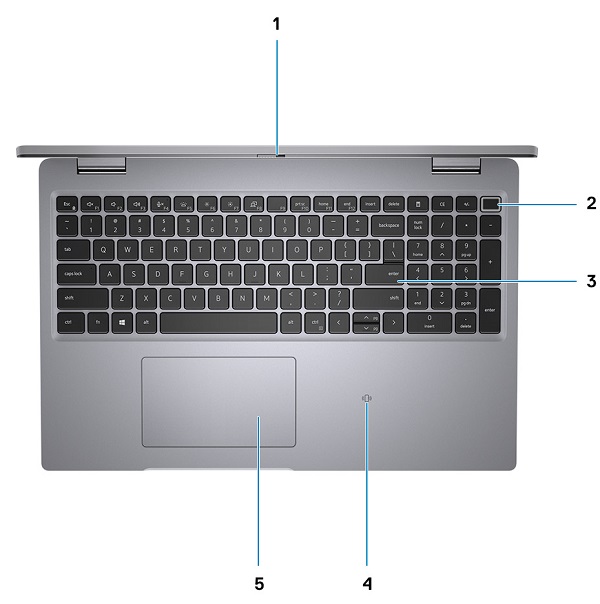

(Abb. 2 Draufsicht)



1 Abdeckblende 2 Netzschalter mit Fingerabdruckleser (optional)
3 Tastatur 4 NFC-/kontaktloses Smartcardlesegerät (optional)
5 Clickpad

Hinweis: Eine Anleitung für die Tastatur finden Sie im folgenden Artikel:

Zurück zum Anfang


Ansicht von links



Ansicht von links

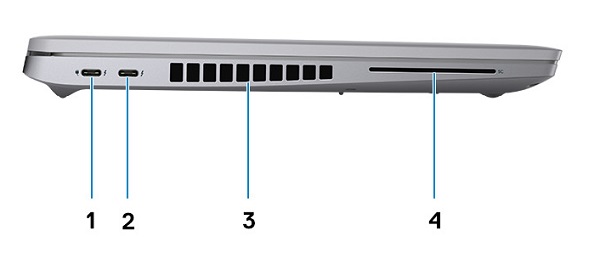

(Abb. 3 Seitenansicht von links)



1
  • Thunderbolt 3-Anschluss mit DisplayPort Alternate-Modus/USB 3.2 Gen2/PowerDelivery – für Intel Core i5/i7-Prozessoren der 10. Generation
  • Thunderbolt 4-Anschluss mit DisplayPort Alternate-Modus/USB4/PowerDelivery – für Intel Core i3/i5/i7-Prozessoren der 11. Generation
2
  • Thunderbolt 3-Anschluss mit DisplayPort Alternate-Modus/USB 3.2 Gen2/PowerDelivery – für Intel Core i5/i7-Prozessoren der 10. Generation
  • Thunderbolt 4-Anschluss mit DisplayPort Alternate-Modus/USB4/PowerDelivery – für Intel Core i3/i5/i7-Prozessoren der 11. Generation
3 Lüftungsschlitze 4 Steckplatz für Smartcardlesegerät (optional)


Zurück zum Anfang


Ansicht von rechts



Ansicht von rechts

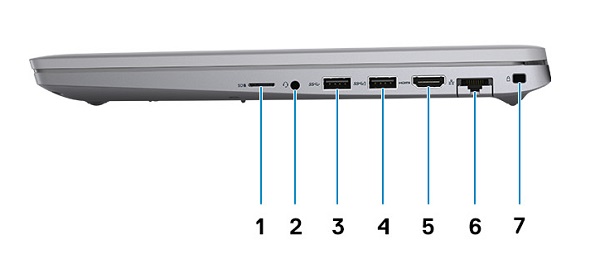

(Abb. 4 Seitenansicht von rechts)



1 microSD Kartensteckplatz 2 Universeller Audioanschluss
3 USB 3.2 Gen1-Anschluss 4 USB 3.2 Gen1-Anschluss mit PowerShare
5
  • HDMI 1.4-Anschluss für Intel Core i5/i7-Prozessoren der 10. Generation
  • HDMI 2.0-Anschluss für Intel Core i3/i5/i7-Prozessoren der 11. Generation
6 RJ-45-Ethernetanschluss (NIC)
7 Steckplatz für Wedge-Schloss


Zurück zum Anfang


Unterseite



Unterseite

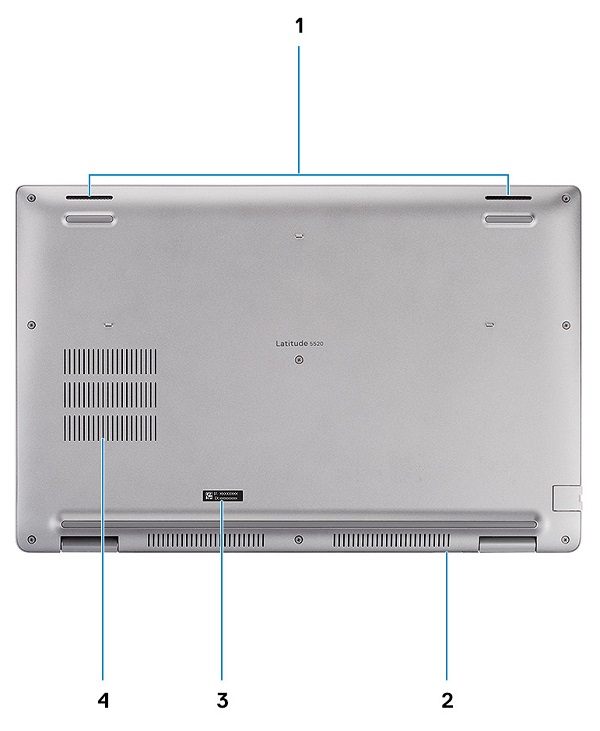

(Abbildung 5 Ansicht von unten)



1 Lautsprecher 2 microSIM-Kartensteckplatz (optional)
3 Service-Tag-Etikett 4 Belüftung


Zurück zum Anfang


AC-Adapteransicht



Typ-C-Netzadapter

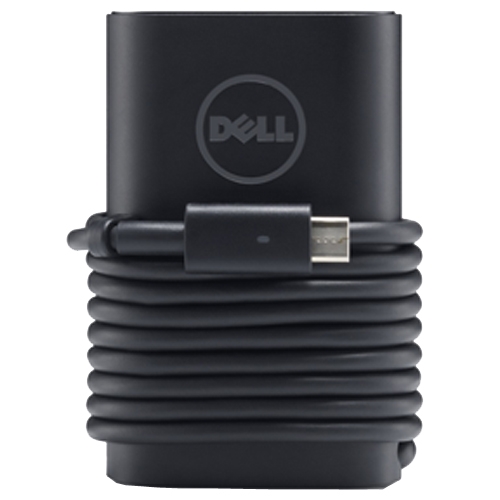

(Abbildung 7 65-W- und 90-W-Typ-C-Netzadapter.)



Typ 65 W und 90 W Typ C Beschreibung
Eingangsspannung 100 bis 240 V Wechselstrom
Ausgangsstrom (Kontinuierlich)
  • 20 V/3,25 A
  • 15 V/3 A
  • 9 V / 3 A
  • 5 V / 3 A
  • 20 V/4,5 A
  • 15 V/3 A
  • 9 V / 3 A
  • 5 V / 3 A
Ausgangsleistung 65 W 90 W
Ausgangsspannung 20 VDC/15 VDC/9 VDC/5 VDC



Zurück zum Anfang
