Guide visuel de votre ordinateur portable Dell Latitude 5520

Summary: L’article suivant fournit un guide visuel de votre ordinateur Latitude 5520 et répertorie ses ports externes et ses fonctionnalités.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.

Instructions


Remarque : Pour obtenir une description détaillée de chaque emplacement, veuillez vous rendre sur la page des manuels système, sur le site www.dell.com/manuals


Sommaire :

  1. Vue avant
  2. Vue du dessus
  3. Vue de gauche
  4. Vue de droite
  5. Vue du dessous
  6. Vue de l'adaptateur CA

Vue avant



Vue avant

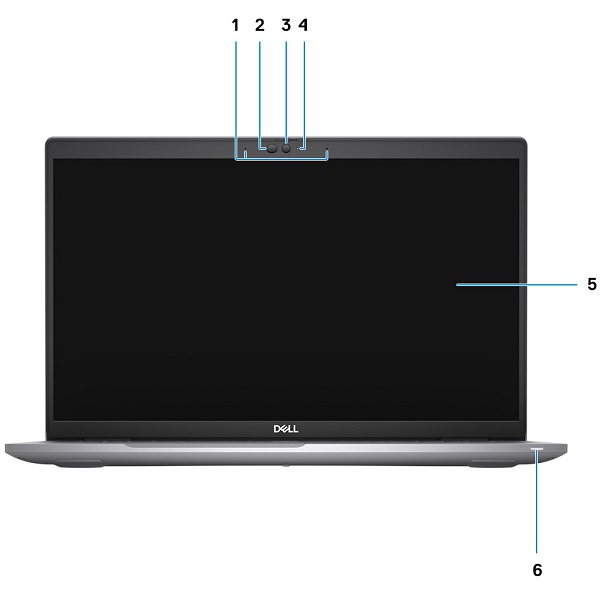

(Figure 1 : Vue de face)



1 Double microphone 2 Émetteur infrarouge/capteur de lumière ambiante (ALS) - (en option)
3 Webcam (FHD RVB IR/HD RVB IR/HD RVB) 4 Voyant d’état de la Webcam
5 Panneau d’affichage 6 Indicateur LED de la batterie


Retour au début


Vue du dessus



Vue du dessus

(Figure 2 : Vue du dessus)



1 Obturateur de confidentialité 2 Bouton d’alimentation avec lecteur d’empreintes digitales (en option)
3 Clavier 4 Lecteur de carte à puce sans contact/NFC (en option)
5 Pavé tactile

Remarque : Pour obtenir le guide du clavier, reportez-vous à l’article suivant :

Retour au début


Vue de gauche



Vue de gauche

(Figure.3 Vue du côté gauche)



1
  • Connecteur Thunderbolt 3 avec mode alternatif DisplayPort/USB 3.2 Gen 2/PowerDelivery : pour les processeurs Intel Core i5/i7 de 10e génération
  • Connecteur Thunderbolt 4 avec mode alternatif DisplayPort/USB4/PowerDelivery pour les processeurs Intel Core i3/i5/i7 de 11e génération
2
  • Connecteur Thunderbolt 3 avec mode alternatif DisplayPort/USB 3.2 Gen 2/PowerDelivery : pour les processeurs Intel Core i5/i7 de 10e génération
  • Connecteur Thunderbolt 4 avec mode alternatif DisplayPort/USB4/PowerDelivery pour les processeurs Intel Core i3/i5/i7 de 11e génération
3 Entrées d'air 4 Logement pour lecteur de carte à puce (en option)


Retour au début


Vue de droite



Vue de droite

(Figure.4 Vue du côté droit)



1 Logement de carte MicroSD 2 Connecteur audio universel
3 Connecteur USB 3.2 Gen1 4 Connecteur USB 3.2 Gen 1 avec PowerShare
5
  • Connecteur HDMI 1.4 pour processeurs Intel Core i5/i7 de 10e génération
  • Connecteur HDMI 2.0 pour processeurs Intel Core i3/i5/i7 de 11e génération
6 Connecteur Ethernet RJ-45 (carte NIC)
7 Logement antivol Wedge


Retour au début


Vue du dessous



Vue du dessous

(Figure.5 Vue du dessous)



1 Haut-parleurs 2 Logement de carte microSIM (en option)
3 Étiquette de numéro de série 4 Orifice d'aération


Retour au début


Vue de l'adaptateur CA



Adaptateur secteur Type-C

(Figure 7 : Adaptateur secteur 65 W et 90 W Type-C.)



Type 65 W et 90 W Type-C Description
Tension en entrée 100 à 240 VCA
Courant de sortie (continu)
  • 20 V/3,25 A
  • 15 V/3 A
  • 9 V/3 A
  • 5 V/3 A
  • 20 V/4,5 A
  • 15 V/3 A
  • 9 V/3 A
  • 5 V/3 A
Alimentation de sortie 65 W 90 W
Tension de sortie 20 V CC/15 V CC/9 V CC/5 V CC



Retour au début
