Guida visiva al computer per notebook Dell Latitude 5520
Summary: Il seguente articolo fornisce una guida visiva al computer Latitude 5520 con un elenco delle porte esterne e delle funzioni del computer.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
Nota: per una descrizione dettagliata di ogni singola posizione, fare riferimento ai manuali di sistema su www.dell.com manuals
Sommario:
- Vista anteriore
- Vista superiore
- Vista laterale sinistra
- Vista laterale destra
- Vista dal basso
- Vista dell'adattatore CA
Vista anteriore

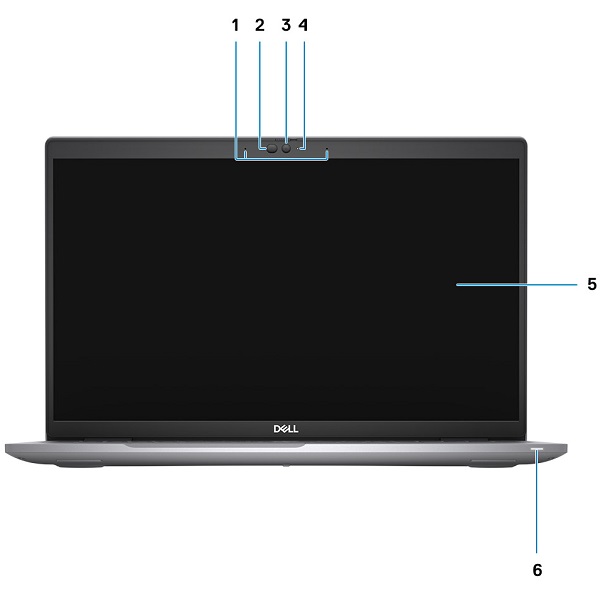

(Figura 1 - Vista anteriore)
| 1 | Microfoni a doppio array | 2 | Emettitore IR/sensore di luminosità ambientale (ALS) - (Opzionale) |
| 3 | Fotocamera (FHD RGB IR/HD RGB IR/HD RGB) | 4 | LED di stato della fotocamera |
| 5 | Pannello di visualizzazione | 6 | LED di stato della batteria |
Vista superiore

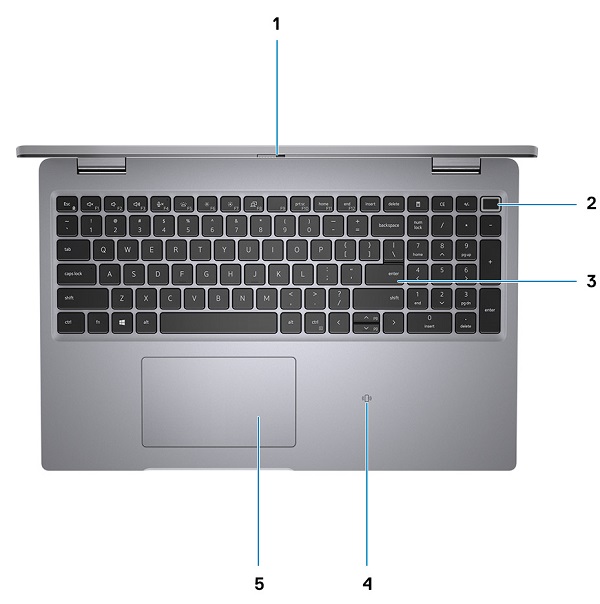

(Figura 2 - Vista superiore)
| 1 | Otturatore per la privacy | 2 | Pulsante di alimentazione con lettore di impronte digitali (opzionale) |
| 3 | Tastiera | 4 | NFC/Lettore di smart card senza contatto - (opzionale) |
| 5 | Clickpad |
Nota: per una guida alla tastiera, consultare il seguente articolo:
Vista laterale sinistra

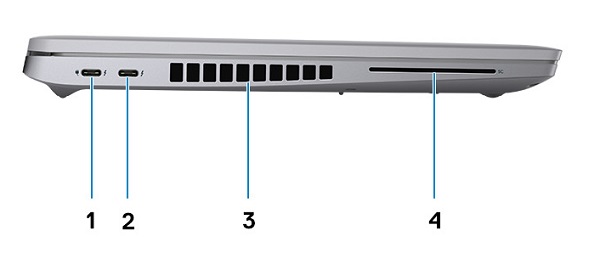

(Figura.3 Vista del lato sinistro)
| 1 |
|
2 |
|
| 3 | Prese d'aria | 4 | Slot per lettore di smart card (opzionale) |
Vista laterale destra
(Figura.4 Vista del lato destro)
| 1 | Slot per schede microSD | 2 | Connettore audio universale |
| 3 | Connettore USB 3.2 Gen 1 | 4 | Connettore USB 3.2 Gen1 con PowerShare |
| 5 |
|
6 | Connettore Ethernet RJ-45 (scheda di rete) |
| 7 | Slot per lucchetto a cuneo |
Vista dal basso
(Figura 5 - Vista dal basso)
| 1 | Altoparlanti | 2 | Slot per schede microSIM - (opzionale) |
| 3 | Etichetta del codice di matricola | 4 | Presa d'aria |
Vista dell'adattatore CA
(Figura.7 Adattatore CA Type-C da 65 W e 90 W.)
| Tipo Type-C da 65 W e 90 W | Descrizione | |
| Tensione di ingresso | Da 100 VAC a 240 VAC | |
| Corrente di uscita (continua) |
|
|
| Potenza di uscita | 65 W | 90 W |
| Tensione di uscita | 20 V CC/15 V CC/9 V CC/5 V CC | |
Additional Information
- Guida alla rimozione delle unità sostituibili dal cliente (CRU) sul notebook Dell Latitude 5520
- Manuali e documentazione di Dell Latitude 5520
