Dell Latitude 5520ノートパソコン ビジュアル ガイド
Summary: 次の記事では、Latitude 5520コンピューターのビジュアル ガイドを提供し、お使いのコンピューターの外部ポートと機能の一覧を示します。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
メモ: 各箇所に関する詳しい説明については、www.dell.com/manualsのシステム マニュアルを参照してください。
目次:

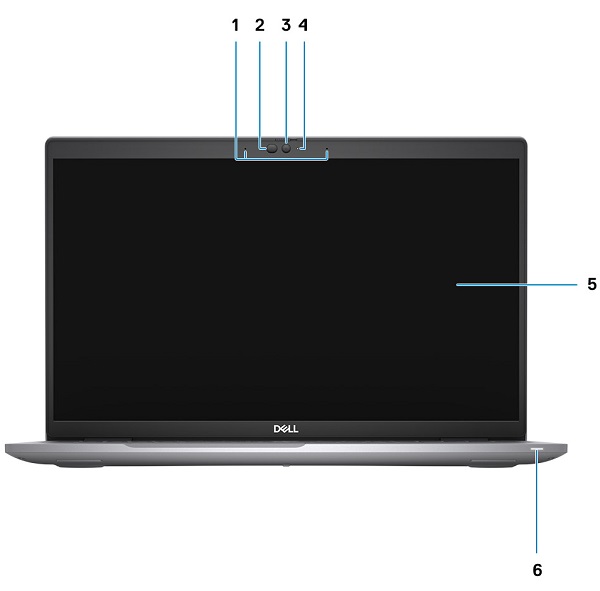

前面図
（図1：前面図）
| 1 | デュアル アレイ マイク | 2 | IRエミッター/周囲光センサー(ALS) - (オプション) |
| 3 | カメラ(FHD RGB IR/HD RGB IR/HD RGB) | 4 | カメラ ステータスLED |
| 5 | ディスプレイ パネル | 6 | バッテリー インジケーターLED |
上面図
（図2：上面図）
| 1 | プライバシー シャッター | 2 | 指紋認証リーダー付き電源ボタン:(オプション) |
| 3 | キーボード | 4 | NFC/非接触型スマート カード リーダー:(オプション) |
| 5 | クリックパッド |
注：キーボードに関するガイドについては、次の記事を参照してください。
左側面図
(図3 :左側面図)
| 1 |
|
2 |
|
| 3 | 通気孔 | 4 | スマート カード リーダー スロット - (オプション) |
右側面図
(図4 右側面図)
| 1 | microSDカード スロット | 2 | ユニバーサル オーディオ コネクター |
| 3 | USB 3.2 Gen1コネクター | 4 | USB 3.2 Gen1コネクター(PowerShare付き) |
| 5 |
|
6 | RJ-45(NIC)Ethernetコネクター |
| 7 | くさび形ロックスロット |
底面図
（図5：底面図）
| 1 | スピーカー | 2 | microSIMカード スロット - (オプション) |
| 3 | サービス タグ ラベル | 4 | 通気孔 |
ACアダプター図
(図7 :65 Wおよび90 WのType-C ACアダプター)
| タイプ65Wおよび90W Type-C | 説明 | |
| 入力電圧 | AC 100 VAC～240 VAC | |
| 出力電流（連続） |
|
|
| 出力電力 | 65 W | 90 W |
| 出力電圧 | 20 VDC/15 VDC/9 VDC/5 VDC | |
