Dell Latitude 5520 Notebook Visuele handleiding voor uw computer

Summary: Het volgende artikel biedt een visuele handleiding voor uw Latitude 5520 computer en bevat een overzicht van de externe poorten en functies van uw computer.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Opmerking: Een meer gedetailleerde beschrijving van elke locatie kunt u vinden in de systeemhandleidingen op www.dell.com/manuals


Inhoudsopgave:

  1. Vooraanzicht
  2. Bovenaanzicht
  3. Linkerzijaanzicht
  4. Rechterzijaanzicht
  5. Onderaanzicht
  6. Aanzicht voedingsadapter

Vooraanzicht



Vooraanzicht

(Afbeelding 1 Vooraanzicht)



1 Dubbele arraymicrofoons 2 IR-zender/omgevingslichtsensor (ALS) - (optioneel)
3 Camera (FHD RGB IR/HD RGB IR/HD RGB) 4 LED-lampje camerastatus
5 Beeldscherm 6 LED-indicator van batterij


Terug naar boven

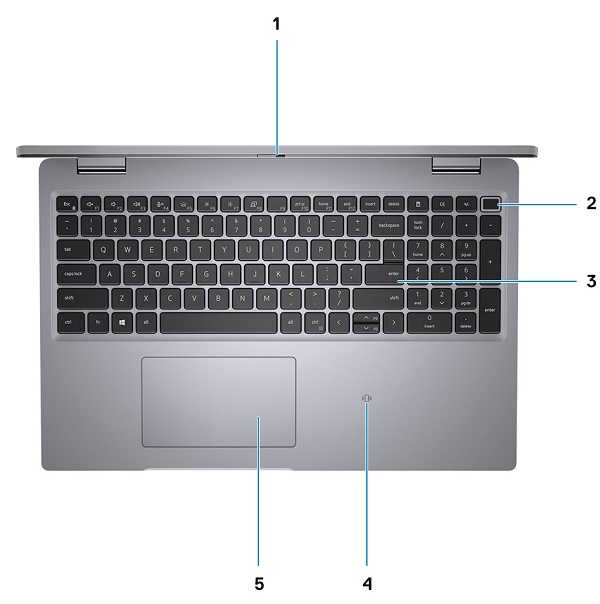

Bovenaanzicht



Bovenaanzicht

(Afbeelding 2 Bovenaanzicht)



1 Privacysluiter 2 Aan/uit-knop met vingerafdruklezer - (optioneel)
3 Toetsenbord 4 NFC/contactloze smartcardlezer - (optioneel)
5 Clickpad

Opmerking: Voor hulp bij het toetsenbord, zie het volgende artikel:

Terug naar boven

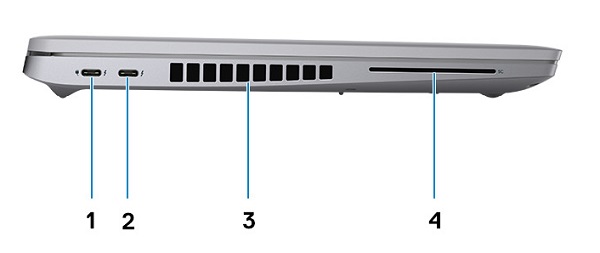

Linkerzijaanzicht



Linkerzijaanzicht

(Afbeelding 3 Linkeraanzicht)



1
  • Thunderbolt 3-connector met DisplayPort alternatieve modus/USB 3.2 Gen2/PowerDelivery - voor 10e generatie Intel Core i5/i7-processors
  • Thunderbolt 4-connector met DisplayPort alternatieve modus/USB4/PowerDelivery - voor 11e generatie Intel Core i3/i5/i7-processors
 2
  • Thunderbolt 3-connector met DisplayPort alternatieve modus/USB 3.2 Gen2/PowerDelivery - voor 10e generatie Intel Core i5/i7-processors
  • Thunderbolt 4-connector met DisplayPort alternatieve modus/USB4/PowerDelivery - voor 11e generatie Intel Core i3/i5/i7-processors
3 Ventilatieopeningen 4 Smartcardlezerslot - (optioneel)


Terug naar boven

Rechterzijaanzicht



Rechterzijaanzicht

(Afbeelding 4 Rechteraanzicht)



1 Slot voor microSD-kaart 2 Universele audio-connector
3 USB 3.2 Gen1-connector 4 USB 3.2 Gen1-connector met PowerShare
5
  • HDMI 1.4-connector voor 10e generatie Intel Core i5/i7-processors
  • HDMI 2.0-connector voor 11e generatie Intel Core i3/i5/i7-processors
 6 RJ-45 (NIC) Ethernet-connector
7 Wigvormig slot voor vergrendeling


Terug naar boven

Onderaanzicht



Onderaanzicht

(Afb. 5 Onderaanzicht)



1 Luidsprekers 2 microSIM-kaartslot - (optioneel)
3 Servicetag-label 4 Ventilatieopening


Terug naar boven

Aanzicht voedingsadapter

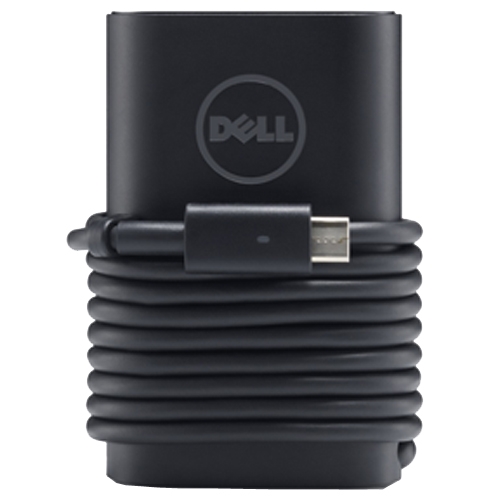

Type-C-voedingsadapter

(Afbeelding 7 : 65 W en 90 W Type-C voedingsadapter.)



Type 65 W en 90 W Type-C Beschrijving
Ingangsspanning 100 VAC tot 240 VAC
Uitgangsstroom (doorlopend)
  • 20 V/3,25 A
  • 15 V/3 A
  • 9 V/3 A
  • 5 V/3 A
  • 20 V/4,5 A
  • 15 V/3 A
  • 9 V/3 A
  • 5 V/3 A
Uitgangsvermogen 65 W 90 W
Uitgangsspanning 20 VDC/15 VDC/9 VDC/5 VDC



Terug naar boven
