Visuell veiledning for Dell Latitude 5520 bærbar PC til datamaskinen

Summary: Følgende artikkel inneholder en visuell veiledning for Latitude 5520-datamaskinen og inneholder en liste over eksterne porter og funksjoner på datamaskinen.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Merk: Hvis du vil ha en mer detaljert beskrivelse om hver plassering, gå til systemhåndbøkene på www.dell.com/manuals


Innholdsfortegnelse:

  1. Sett forfra
  2. Sett ovenfra
  3. Sett fra venstre side
  4. Sett fra høyre side
  5. Sett fra undersiden
  6. Visning for strømadapter

Sett forfra



Sett forfra

(Figur 1 Sett forfra)



1 Doble mikrofoner 2 IR-sender/omgivelsessensor (ALS) – (ekstrautstyr)
3 Kamera (FHD RGB IR / HD RGB IR / HD RGB) 4 Indikatorlampe for kamerastatus
5 Skjermpanel 6 LED-indikator for batteri


Tilbake til toppen

Sett ovenfra

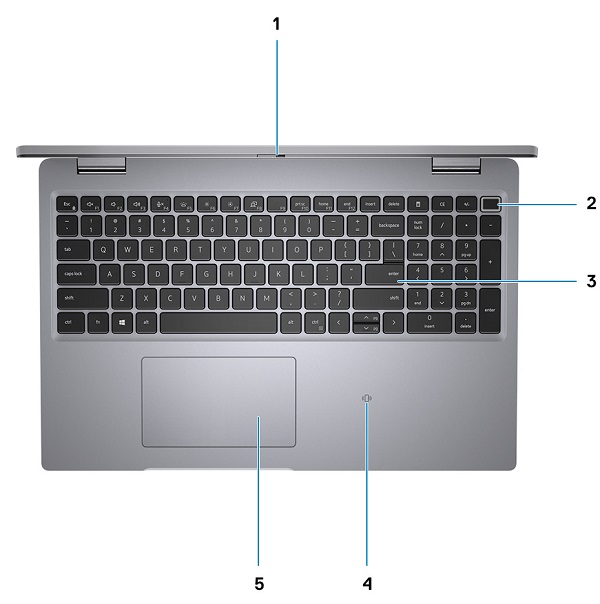

Sett ovenfra

(Figur 2 Sett ovenfra)



1 Personvernlukker 2 Strømknapp med fingeravtrykksleser – (ekstrautstyr)
3 tastatur 4 NFC/kontaktløs smartkortleser – (ekstrautstyr)
5 Styreplate

Merk: Du finner en tastaturveiledning i følgende artikkel:

Tilbake til toppen

Sett fra venstre side

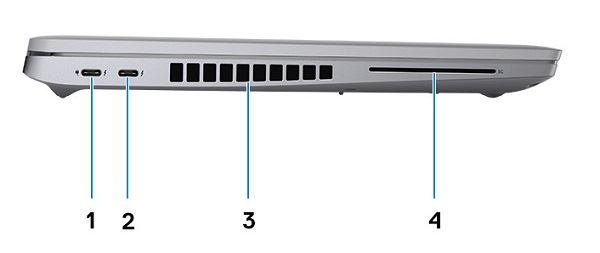

Sett fra venstre side

(figur 3 sett fra venstre)



1
  • Thunderbolt 3-kontakt med DisplayPort med alternativ modus/2. generasjons USB 3.2/strømforsyning – for 10. generasjons Intel Core i5/i7-prosessorer
  • Thunderbolt 4-kontakt med DisplayPort alternativ modus / USB4 / strømforsyning - for 11. generasjons Intel Core i3/i5/i7-prosessorer
 2
  • Thunderbolt 3-kontakt med DisplayPort med alternativ modus/2. generasjons USB 3.2/strømforsyning – for 10. generasjons Intel Core i5/i7-prosessorer
  • Thunderbolt 4-kontakt med DisplayPort alternativ modus / USB4 / strømforsyning - for 11. generasjons Intel Core i3/i5/i7-prosessorer
3 Luftventiler 4 Smartkortleserspor – (ekstrautstyr)


Tilbake til toppen

Sett fra høyre side



Sett fra høyre side

(figur 4 Sett fra høyre side)



1 Spor for microSD-kort 2 Universell lydkontakt
3 1. generasjons USB 3.2-kontakt 4 1. generasjons USB 3.2-kontakt med PowerShare
5
  • HDMI 1.4-kontakt for 10. generasjons Intel Core i5/i7-prosessorer
  • HDMI 2.0-kontakt for 11. generasjons Intel Core i3/i5/i7-prosessorer
 6 Kontakt for Ethernet Rj-45 (NIC)
7 Kileformet spor til lås


Tilbake til toppen

Sett fra undersiden



Sett fra undersiden

(Figur 5 Sett fra undersiden)



1 Høyttalere 2 microSIM-kortspor – (ekstrautstyr)
3 Etikett for service-ID 4 Lufteventil


Tilbake til toppen

Visning for strømadapter

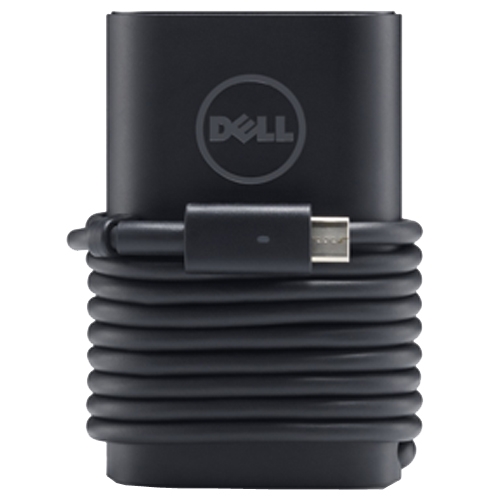

Type-C strømadapter

(Figur 7 65 W og 90 W Type-C strømadapter.)



Type 65 W og 90 W Type-C Beskrivelse
Inngangsspenning 100–240 V vekselstrøm
Utgangsstrøm (kontinuerlig)
  • 20 V/3,25 A
  • 15 V/3 A
  • 9 V / 3 A
  • 5 V / 3 A
  • 20 VA/4,5 A
  • 15 V/3 A
  • 9 V / 3 A
  • 5 V / 3 A
Utgangseffekt 65 W 90 W
Utgangsspenning 20 V DC / 15 V DC / 9 V DC / 5 V DC



Tilbake til toppen
