Dell Latitude 5520 bärbar dator Visuell guide till datorn

Summary: Följande artikel ger en visuell guide till din Latitude 5520-dator och listar de externa portarna och funktionerna i din dator.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Obs! Detaljerade beskrivningar av alla platser finns i systemhandböckerna på www.dell.com/manuals


Innehållsförteckning:

  1. Framifrån
  2. Ovanifrån
  3. Vy från vänster sida
  4. Vy från höger sida
  5. Underifrån
  6. Nätadaptervy

Framifrån



Vy framifrån

(Bild 1: Framifrån)



1 Dubbla mikrofoner 2 IR-sändare/omgivningsljussensor (ALS) – (tillval)
3 Kamera (FHD RGB IR/HD RGB IR/HD RGB) 4 Kamerastatus LED
5 Bildskärm 6 Batteriindikator LED


Överst på sidan

Ovanifrån



Ovanifrån

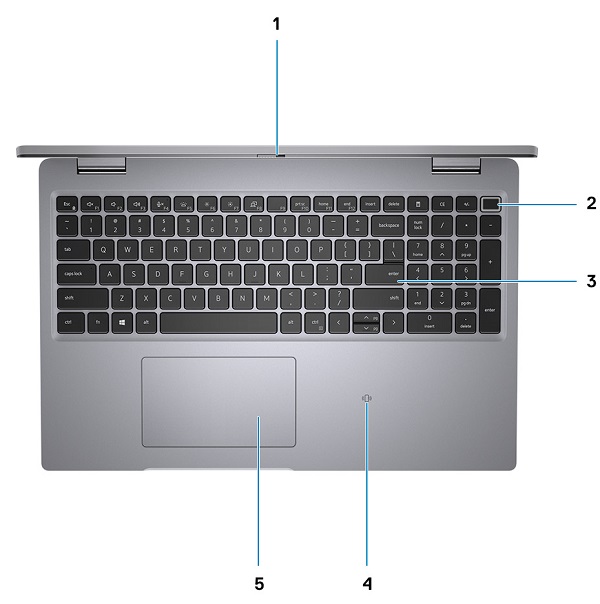

(Bild 2 ovansidan)



1 Sekretesslucka 2 Strömbrytare med fingeravtrycksläsare – (tillval)
3 Tangentbord 4 NFC/kontaktlös smartkortläsare – (tillval)
5 Klickplatta

Obs! En manual för tangentbordet finns i följande artikel:

Överst på sidan

Vy från vänster sida



Vy från vänster sida

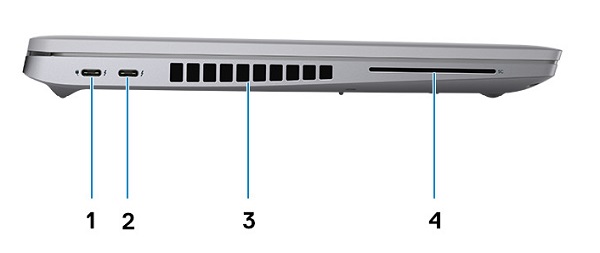

(Bild 3 Vänster sida)



1
  • Thunderbolt 3-kontakt med DisplayPort alternativt läge/USB 3.2 Gen2/PowerDelivery – för 10:e generationens Intel Core i5/i7-processorer
  • Thunderbolt 4-kontakt med DisplayPort alternativt läge/USB4/PowerDelivery – för 11:e generationens Intel Core i3/i5/i7-processorer
 2
  • Thunderbolt 3-kontakt med DisplayPort alternativt läge/USB 3.2 Gen2/PowerDelivery – för 10:e generationens Intel Core i5/i7-processorer
  • Thunderbolt 4-kontakt med DisplayPort alternativt läge/USB4/PowerDelivery – för 11:e generationens Intel Core i3/i5/i7-processorer
3 Luftintag 4 Kortplats för smartkortsläsare – (tillval)


Överst på sidan

Vy från höger sida



Vy från höger sida

(Bild 4 Vy från höger sida)



1 microSD-kortplats 2 Universell ljudanslutning
3 USB 3.2 Gen1-kontakt 4 USB 3.2 Gen1-kontakt med PowerShare
5
  • HDMI 1.4-kontakt för 10:e generationens Intel Core i5/i7-processorer
  • HDMI 2.0-kontakt för 11:e generationens Intel Core i3/i5/i7-processorer
 6 RJ-45 (NIC) Ethernet-kontakt
7 Kilformad öppning för lås


Överst på sidan

Underifrån



Underifrån

(Bild 5: Vy från undersidan)



1 Högtalare 2 microSIM-kortplats - (tillval)
3 Service Tag-etikett 4 Luftventil


Överst på sidan

Nätadaptervy

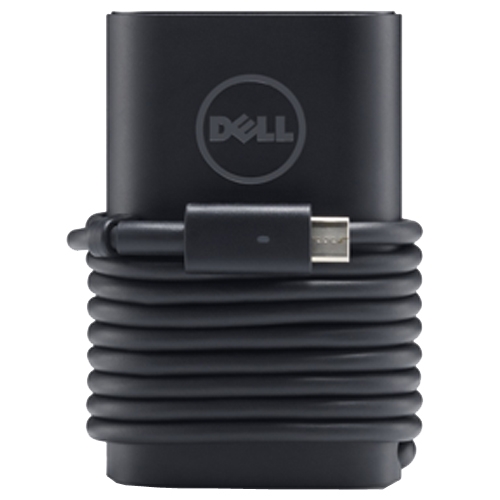

Type-C-nätadapter

(Bild 7 65 W och 90 W Type-C-nätadapter.)



Typ 65W och 90W Type-C Beskrivning
Ingående spänning 100 VAC till 240 VAC
Utgångsström (kontinuerlig)
  • 20 V/3,25 A
  • 15 V/3 A
  • 9 V/3 A
  • 5 V/3 A
  • 20 V/4,5 A
  • 15 V/3 A
  • 9 V/3 A
  • 5 V/3 A
Uteffekt 65 W 90 W
Utgående spänning 20 V likström/15 V likström/9 V likström/5 V likström



Överst på sidan
