Dell Latitude 5520 Dizüstü Bilgisayar Görsel Bilgisayar Rehberi

Summary: Aşağıdaki makale, Latitude 5520 bilgisayarınız için görsel bir rehber sağlar ve bilgisayarınızın harici bağlantı noktalarını ve özelliklerini listeler.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Not: Her bir konumla ilgili daha ayrıntılı bir açıklama için lütfen www.dell.com/manuals adresinde bulunan sistem kılavuzlarına gidin


İçindekiler:

  1. Önden Görünüm
  2. Üstten Görünüm
  3. Soldan Görünüm
  4. Sağdan Görünüm
  5. Alttan Görünüm
  6. AC Adaptörü Görünümü

Önden Görünüm



Önden görünüm

(Şekil 1 Önden Görünüm)



1 Çift Sıralı Mikrofon 2 Kızılötesi Verici/Ortam Işığı Sensörü (ALS) - (İsteğe bağlı)
3 Kamera (FHD RGB IR/HD RGB IR/HD RGB) 4 Kamera Durumu LED'i
5 Ekran Paneli 6 Pil Göstergesi LED i


Başa Dön

Üstten Görünüm



Üstten Görünüm

(Şekil 2 Üstten Görünüm)



1 Gizlilik Kapağı 2 Parmak İzi Okuyucu Bulunan Güç Düğmesi - (İsteğe Bağlı)
3 Klavye 4 NFC/Temassız Akıllı Kart Okuyucu - (İsteğe bağlı)
5 Clickpad

Not: Klavye rehberi için aşağıdaki makaleye bakın:

Başa Dön

Soldan Görünüm



Soldan Görünüm

(Şekil 3 Soldan Görünüm)



1
  • DisplayPort Alt Mod/USB 3.2 Gen2/PowerDelivery özellikli Thunderbolt 3 Konnektörü - 10. Nesil Intel Core i5/i7 işlemciler için
  • 11. Nesil Intel Core i3/i5/i7 işlemciler için DisplayPort Alt Mod/USB4/PowerDelivery özellikli Thunderbolt 4 Konnektörü
 2
  • DisplayPort Alt Mod/USB 3.2 Gen2/PowerDelivery özellikli Thunderbolt 3 Konnektörü - 10. Nesil Intel Core i5/i7 işlemciler için
  • 11. Nesil Intel Core i3/i5/i7 işlemciler için DisplayPort Alt Mod/USB4/PowerDelivery özellikli Thunderbolt 4 Konnektörü
3 Havalandırma Delikleri 4 Akıllı kart okuyucu yuvası - (isteğe bağlı)


Başa Dön

Sağdan Görünüm



Sağdan Görünüm

(Şekil 4 Sağdan Görünüm)



1 microSD Kart Yuvası 2 Evrensel Ses Konnektörü
3 1. Nesil USB 3.2 Konnektörü 4 PowerShare özellikli, 1. Nesil USB 3.2 Konnektörü
5
  • 10. Nesil Intel Core i5/i7 işlemciler için HDMI 1.4 Konnektörü
  • 11. Nesil Intel Core i3/i5/i7 işlemciler için HDMI 2.0 Konnektörü
 6 Rj-45 (NIC) Ethernet Konnektörü
7 Saplamalı Kilit Yuvası


Başa Dön

Alttan Görünüm



Alttan Görünüm

(Şekil.5 Alttan Görünüm)



1 Hoparlörler 2 microSIM Kart Yuvası - (İsteğe bağlı)
3 Servis Etiketi Yapışkanı 4 Havalandırma Deliği


Başa Dön

AC Adaptörü Görünümü

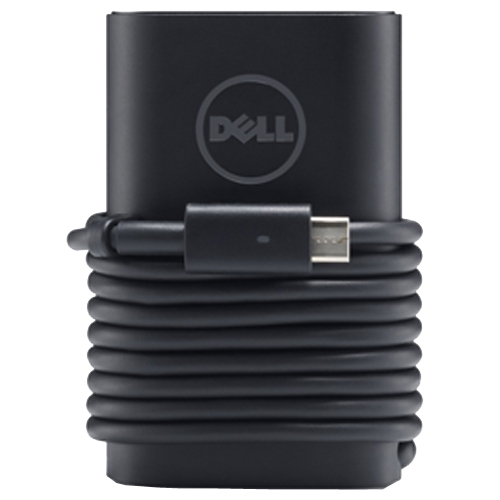

Type-C AC Adaptörü

(Şekil 7 : 65 W ve 90 W Type-C AC Adaptörü.)



Tip 65W ve 90W Tip C Açıklama
Giriş Voltajı 100 VAC - 240 VAC
Çıkış Akımı (Sürekli)
  • 20 V / 3,25 A
  • 15 V / 3 A
  • 9 V / 3 A
  • 5 V / 3 A
  • 20 V / 4,5 A
  • 15 V / 3 A
  • 9 V / 3 A
  • 5 V / 3 A
Çıkış Gücü 65 W 90 W
Çıkış Voltajı 20 VDC/15 VDC/9 VDC/5 VDC
