Dell Latitude 5520 筆記型電腦的電腦外觀指南
Summary: 以下文章提供 Latitude 5520 電腦的外觀指南，並列出您電腦的外部連接埠和功能。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
注意：如需每個位置的詳細說明，請至 www.dell.com/manuals 參閱系統手冊
目錄：
前視圖

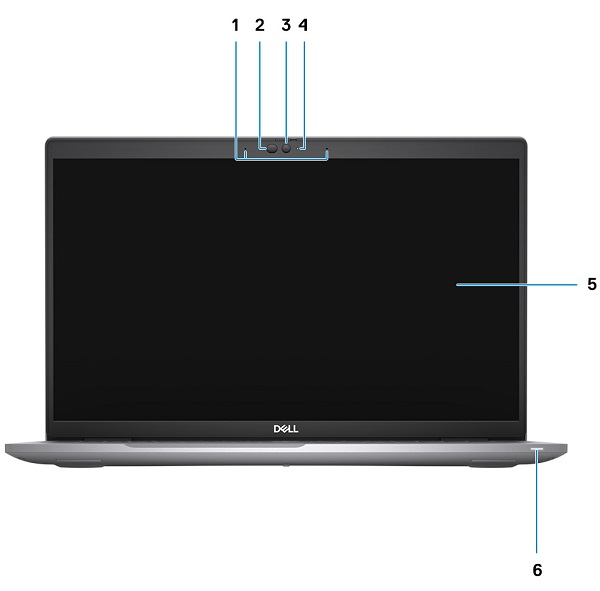

(圖 1 前視圖)
| 1 | 雙陣列麥克風 | 2 | IR 發射器/環境感應器 （ALS） - （選配） |
| 3 | 相機 (FHD RGB IR/HD RGB IR/HD RGB) | 4 | 相機狀態 LED |
| 5 | 顯示板 | 6 | 電池 LED 指示燈 |
上視圖

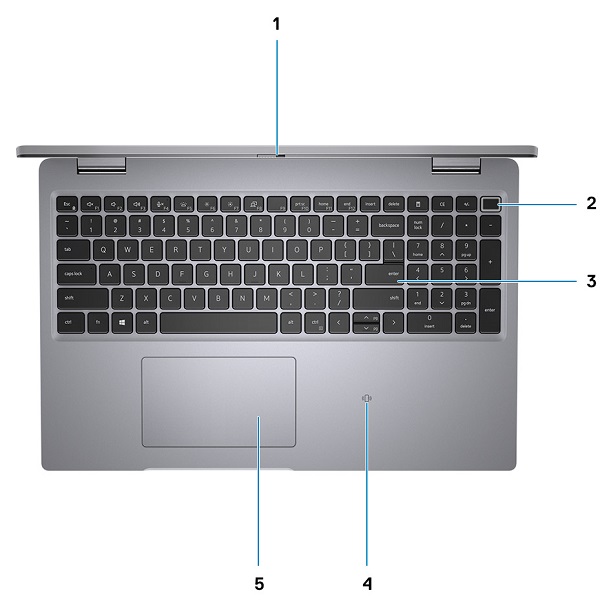

(圖 2 上視圖)
| 1 | 防窺遮蔽蓋 | 2 | 電源按鈕含指紋辨識器 - （選配） |
| 3 | 鍵盤 | 4 | NFC/非接觸式智慧卡讀卡機 - （選配） |
| 5 | 點擊觸控板 |
注意：如需鍵盤的指南，請參閱以下文章：
左側視圖

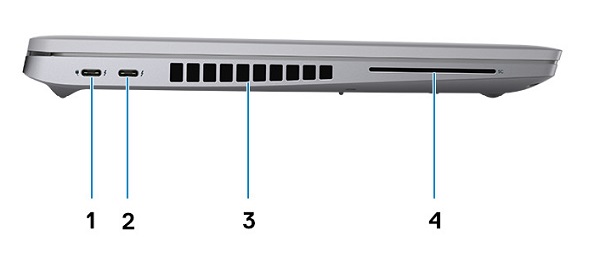

（圖 3 左側視圖）
| 1 |
|
2 |
|
| 3 | 通風口 | 4 | 智慧卡讀卡機插槽 - （選配） |
右側視圖
（圖 4 右側視圖）
| 1 | microSD 卡插槽 | 2 | 通用音訊連接器 |
| 3 | USB 3.2 Gen1 連接器 | 4 | USB 3.2 Gen1 連接器，含 PowerShare |
| 5 |
|
6 | RJ-45 （NIC） 乙太網路連接器 |
| 7 | 楔形電腦防盜鎖孔 |
下視圖
（圖 5 下視圖）
| 1 | 喇叭 | 2 | micro-SIM 卡插槽 - （選配） |
| 3 | 產品服務編號標籤 | 4 | 通風口 |
AC 變壓器檢視
（圖 7 65 W 和 90 W Type-C AC 變壓器。）
| 類型 65W 和 90W Type-C | 說明 | |
| 輸入電壓 | 100 VAC 至 240 VAC | |
| 輸出電流 (連續) |
|
|
| 輸出功率 | 65 W | 90 W |
| 輸出電壓 | 20 VDC/15 VDC/9 VDC/5 VDC | |
