Візуальний посібник з ноутбука Dell Latitude 5520 для вашого комп'ютера

Summary: Наступна стаття містить візуальний огляд вашого комп'ютера Latitude 5520 та перелічує зовнішні порти та функції вашого комп'ютера.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Примітка: Для детальнішого опису кожного місця, будь ласка, перейдіть до системних інструкцій на www.dell.com/manuals


Зміст:

  1. Вигляд спереду
  2. Вид зверху
  3. Вигляд зліва
  4. Вигляд праворуч
  5. Вигляд знизу
  6. Вигляд адаптера змінного струму

Вигляд спереду



Вигляд спереду

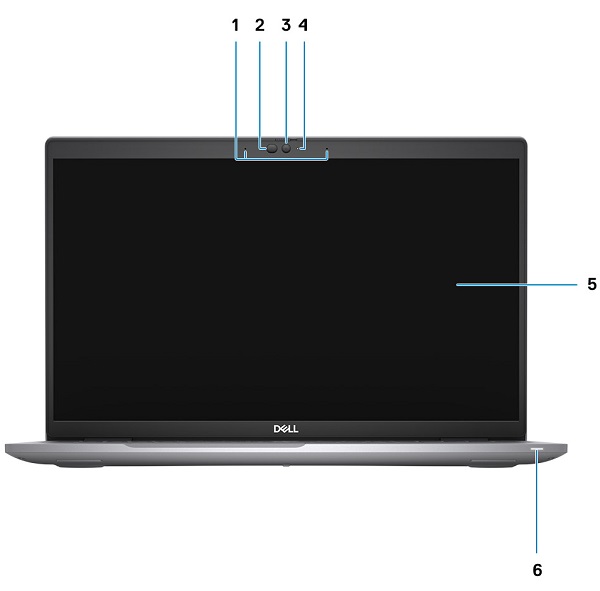

(Рисунок 1 Вигляд спереду)



1 Мікрофони з подвійним масивом 2 ІЧ-випромінювач/датчик зовнішньої світлинності (ALS) - (опціонально)
3 Камера (FHD RGB IR/HD RGB IR/HD RGB) 4 Світлодіод стану камери
5 Панель дисплея 6 Світлодіод індикатора батареї


На початок

Вид зверху



Вид зверху

(Рисунок 2 Вигляд зверху)



1 Приватні жалюзі 2 Кнопка живлення з сканером відбитків пальців — (за бажанням)
3 Клавіатура 4 NFC/Безконтактний смарт-рідер - (за бажанням)
5 Клікпад

Примітка: Для посібника з клавіатури дивіться наступну статтю:

На початок

Вигляд зліва



Вигляд зліва

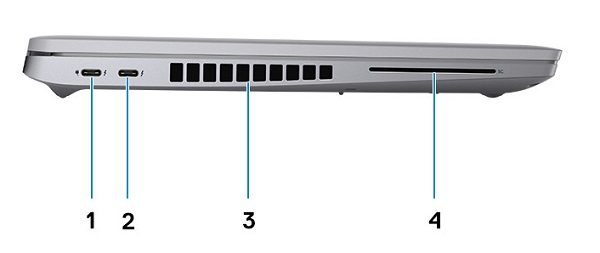

(Рисунок 3 Вигляд зліва)



1
  • Роз'єм Thunderbolt 3 з DisplayPort Alt Mode/USB 3.2 Gen2/PowerDelivery — для процесорів Intel Core i5/i7 10-го покоління
  • Роз'єм Thunderbolt 4 з DisplayPort Alt Mode/USB4/PowerDelivery — для процесорів Intel Core i3/i5/i7 11-го покоління
 2
  • Роз'єм Thunderbolt 3 з DisplayPort Alt Mode/USB 3.2 Gen2/PowerDelivery — для процесорів Intel Core i5/i7 10-го покоління
  • Роз'єм Thunderbolt 4 з DisplayPort Alt Mode/USB4/PowerDelivery — для процесорів Intel Core i3/i5/i7 11-го покоління
3 Вентиляційні отвори 4 Слот для зчитування смарт-карт — (опціонально)


На початок

Вигляд праворуч



Вигляд праворуч

(Рисунок.4 Вигляд праворуч)



1 Слот для microSD-карти 2 Універсальний аудіороз'єм
3 Роз'єм USB 3.2 Gen1 4 USB 3.2 Gen1 роз'єм з PowerShare
5
  • HDMI 1.4 роз'єм для процесорів Intel Core i5/i7 10-го покоління
  • HDMI 2.0 роз'єм для процесорів Intel Core i3/i5/i7 11-го покоління
 6 Ethernet-роз'єм RJ-45 (NIC)
7 Клиноподібний слот замка


На початок

Вигляд знизу



Вигляд знизу

(Рисунок 5 Вигляд знизу)



1 Динаміки 2 Слот для microSIM-карти — (опціонально)
3 Мітка сервісного тегу 4 Вентиляційний отвір


На початок

Вигляд адаптера змінного струму



Адаптер змінного струму Type-C

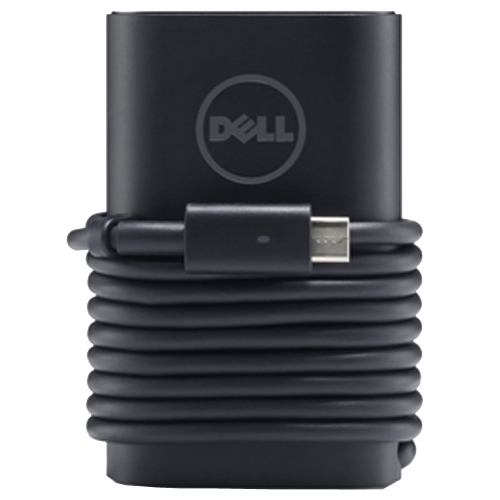

(Рисунок 7 Адаптер змінного струму Type-C потужністю 65 Вт і 90 Вт.)



Типи 65W та 90W Тип-C Опис
Вхідна напруга 100 В до 240 В
Вихідний струм (безперервний)
  • 20 В / 3,25 А
  • 15 V / 3 A
  • 9 V / 3 A
  • 5 V / 3 A
  • 20 В / 4,5 А
  • 15 V / 3 A
  • 9 V / 3 A
  • 5 V / 3 A
Вихідна потужність 65 W 90 W
Вихідна напруга 20 VDC/15 VDC/9 VDC/5 VDC



На початок
