戴尔 Latitude 5520 笔记本计算机可视指南
Summary: 下文提供 Latitude 5520 计算机的可视指南，并列出您的计算机的外部端口和功能。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
提醒：有关各位置的更详细说明，请转到 www.dell.com/manuals 上的系统手册
目录：
前视图
（图 1. 前视图）
| 1 | 双阵列麦克风 | 2 | IR 发射器/环境光线传感器 （ALS） —（可选） |
| 3 | 摄像头 (FHD RGB IR/HD RGB IR/HD RGB) | 4 | 摄像头状态LED指示灯 |
| 5 | 显示面板 | 6 | 电池指示灯 LED |
顶视图
（图 2. 顶部视图）
| 1 | 隐私快门 | 2 | 带指纹读取器的电源按钮 —（可选） |
| 3 | 键盘 | 4 | NFC/非接触式智能卡读卡器 - （可选） |
| 5 | 触摸板 |
提醒：有关键盘的指南，请参阅以下文章：
左侧视图
（图 3 左侧视图）
| 1 |
|
2 |
|
| 3 | 通风孔 | 4 | 智能卡读卡器插槽 —（可选） |
右侧视图
（图 4 右侧视图）
| 1 | MicroSD 卡插槽 | 2 | 通用音频连接器 |
| 3 | USB 3.2 Gen1 接口 | 4 | 带 PowerShare 功能的 USB 3.2 Gen1 接口 |
| 5 |
|
6 | RJ-45 （NIC） 以太网连接器 |
| 7 | 楔形防盗锁插槽 |
底部视图
（图 5 底部视图）
| 1 | 扬声器 | 2 | microSIM 卡插槽 —（可选） |
| 3 | 服务标签 | 4 | 通风孔 |
交流适配器视图

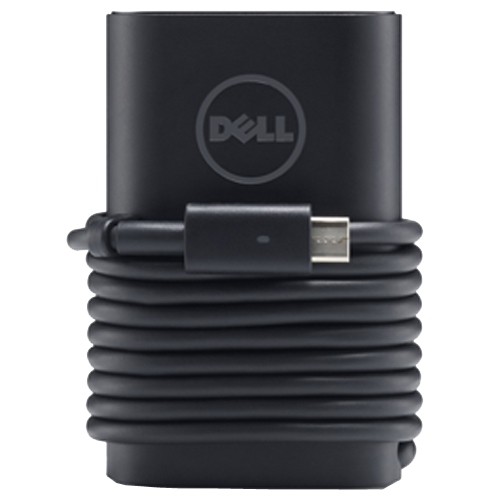

（图 765 W 和 90 W Type-C 交流适配器。）
| 类型 65 W 和 90 W Type-C | 描述 | |
| 输入电压 | 100 VAC至240 VAC | |
| 输出电流（连续） |
|
|
| 输出功率 | 65 W | 90 W |
| 输出电压 | 20 VDC/15 VDC/9 VDC/5 VDC | |
