OptiPlex 5090: guida visiva al computer

Summary: Il seguente articolo fornisce una guida visiva alla famiglia di computer desktop OptiPlex 5090 ed elenca le porte esterne e le funzioni del computer.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions


Nota: per una descrizione dettagliata di ogni singola posizione, fare riferimento ai manuali di sistema su www.dell.com/support


Sommario:

  1. Formato mini-tower (MT) - Vista anteriore

  2. Formato mini tower (MT) - Vista posteriore

  3. Fattore di forma ridotto (SFF) - Vista anteriore

  4. Fattore di forma ridotto (SFF) - Vista posteriore

  5. Fattore di forma micro (MFF) - Vista anteriore

  6. Fattore di forma micro (MFF) - Vista posteriore

  7. Ulteriori informazioni:



Formato mini-tower (MT) - Vista anteriore



Formato mini tower - Vista anteriore

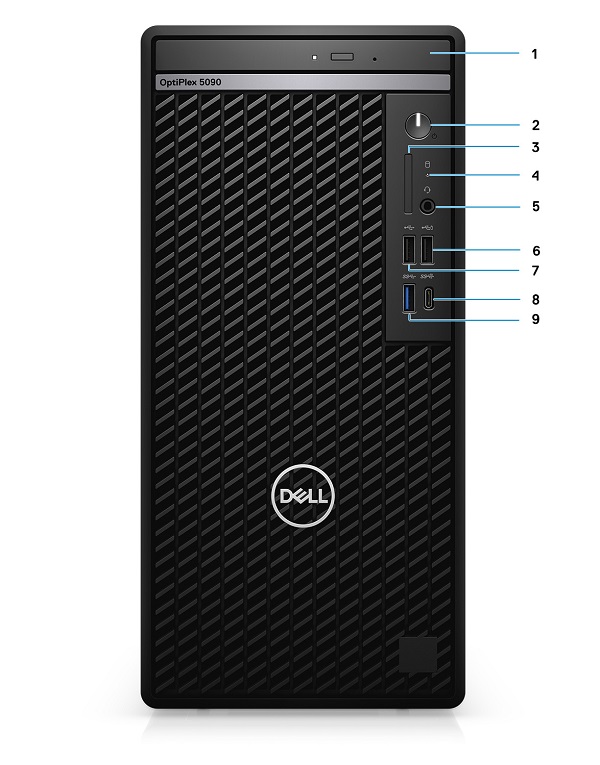

(Figure.1 Vista anteriore MT)



1 Unità ottica (opzionale) 2 Tasto di accensione con indicatore LED di diagnostica
3 Lettore di schede SD 4.0 (Opzionale) 4 Indicatore LED di attività dell'unità del disco rigido
5 Connettore jack audio universale 6 Connettore USB 2.0 con PowerShare
7 Connettore USB 2.0 8 Connettore USB 3.2 Gen2 Type-C con PowerDelivery
9 Connettore USB 3.2 Gen2 Type-A


Torna all'inizio



Formato mini tower (MT) - Vista posteriore



Formato mini tower - Vista posteriore

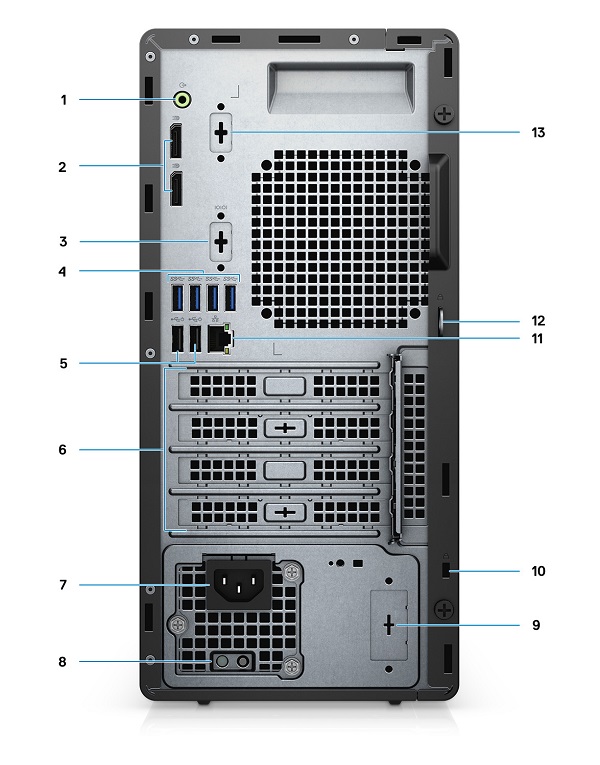

(Figura.2 - Vista posteriore MT)



1 Connettore audio Line-In con retasking Line-Out 2 2 connettori DisplayPort 1.4
3 Slot knock-out VGA/HDMI 2.0b/DisplayPort 1.4/USB 3.2 Type-C Gen2 con modalità alternativa (opzionale) 4 4 connettori USB 3.2 Gen1 Type-A
5 2 connettori USB 2.0 Connector con/Smart Power On 6 4 slot per schede di espansione
7 Connettore di alimentazione 8 Indicatore LED della diagnostica dell'alimentatore
9 Slot Knock (connettore SMA opzionale) 10 Slot per cavo di sicurezza Kensington
11 Connettore (NIC) Ethernet (10/100/1000 Mbps) 12 Anello per il lucchetto
13 Slot per seriale/PS2 (opzionale)


Torna all'inizio



Fattore di forma ridotto (SFF) - Vista anteriore



Fattore di forma ridotto - Vista anteriore

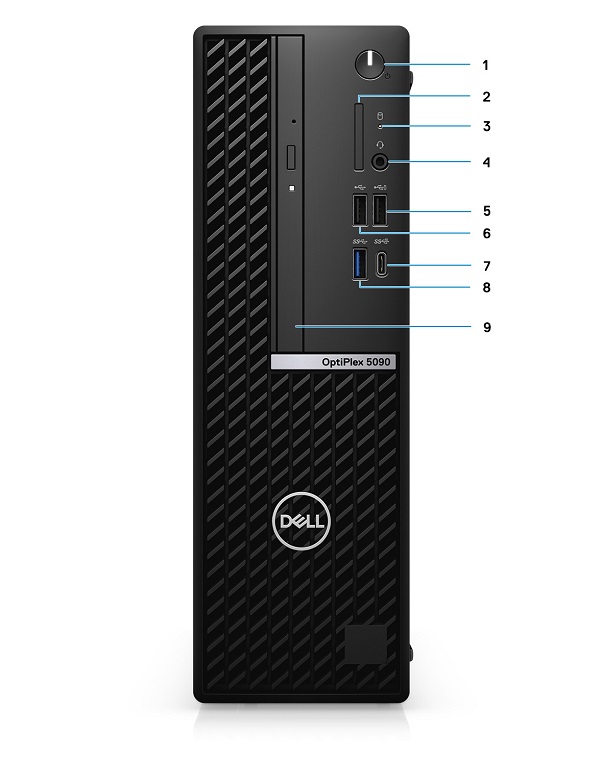

(Figure.3 Vista anteriore SFF)



1 Pulsante di accensione e indicatore LED di alimentazione 2 Lettore di schede SD (Opzionale)
3 Indicatore LED di attività del disco rigido 4 Connettore jack audio universale
5 Connettore USB 2.0 Type-A con PowerShare 6 Connettore USB 2.0 Type-A
7 Connettore USB 3.2 Gen2 Type-C 8 Connettore USB 3.2 Gen1 Type-A
9 Unità disco ottico


Torna all'inizio



Fattore di forma ridotto (SFF) - Vista posteriore



Fattore di forma ridotto - Vista posteriore

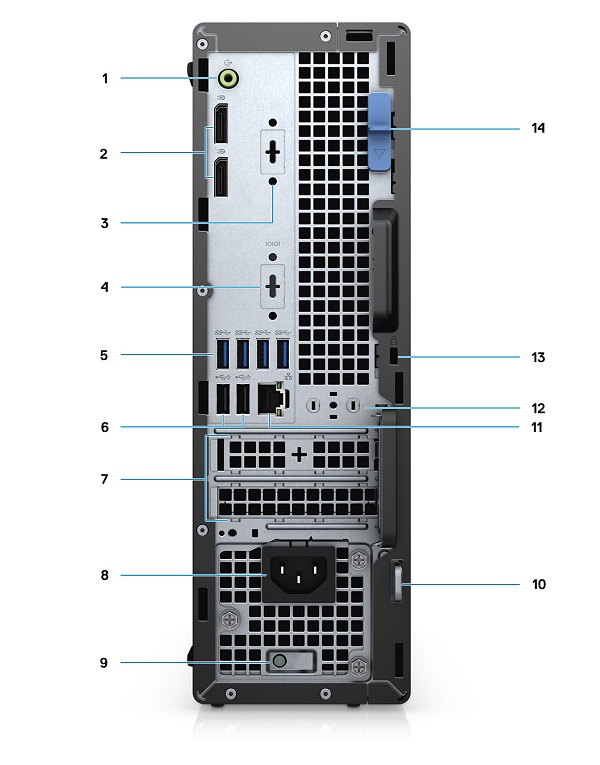

(Figura.4 Vista posteriore SFF)



1 Retasking del connettore Line-In/Out audio 2 2 connettori DisplayPort 1.4
3 USB 3.2 Gen2 Type-C Alt-Mode (opzionale) 4 Connettore seriale (opzionale)
5 4 connettori USB 3.2 Gen1 Type-A 6 2 connettori USB 2.0 Connector con SmartPower On
7 2 slot di espansione PCIe half height 8 Connettore di alimentazione
9 Indicatore LED della diagnostica dell'alimentatore 10 Anello per lucchetto
11 Connettore (NIC) Ethernet 12 Slot per modulo dell'antenna
13 Slot per cavo di sicurezza Kensington 14 Fermo di rilascio


Torna all'inizio



Fattore di forma micro (MFF) - Vista anteriore



Fattore di forma micro, fattore anteriore

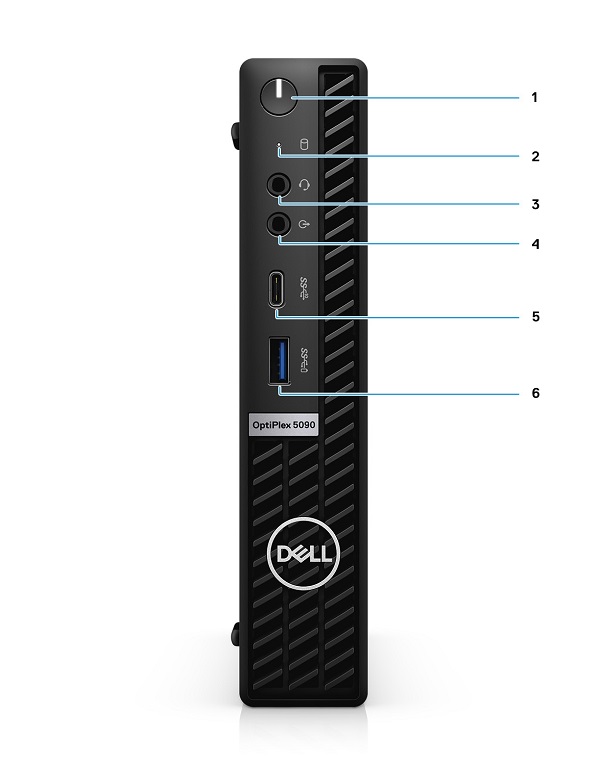

(Figure.5 Vista anteriore MFF)



1 Tasto di accensione con indicatore LED di diagnostica 2 Indicatore LED di attività dell'unità del disco rigido
3 Connettore jack audio universale 4 Connettore Line-Outr (Retasking Line-In)
5 Connettore USB 3.2 Gen2 Type-C 6 Connettore USB 3.2 Gen1 Type-A con PowerShare


Torna all'inizio



Fattore di forma micro (MFF) - Vista posteriore



Fattore di forma micro - Vista posteriore

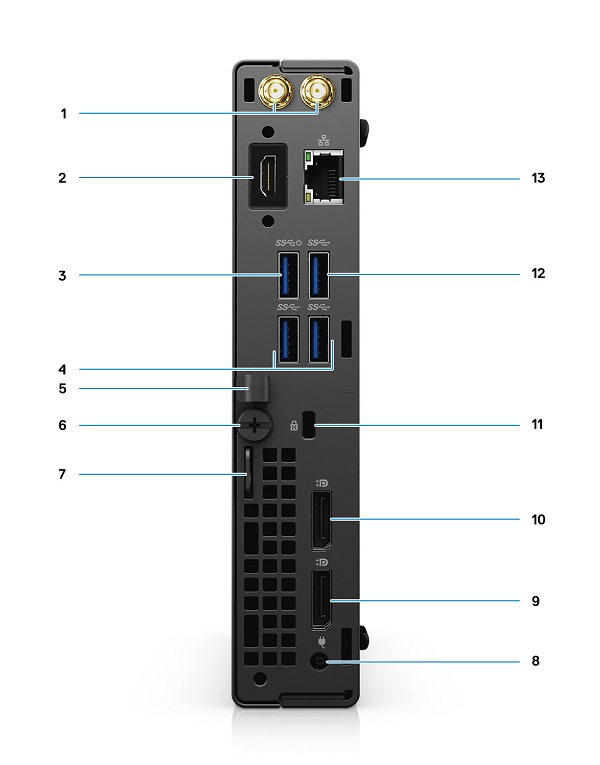

(Figura.6 Vista posteriore MFF)



1 Connettore per antenna esterna 2 Slot Knock Out per connettore Serial/Video (Opzionale)
3 2 connettori USB 3.2 Gen1 Type-A 4 2 connettori DisplayPort 1.4
5 Supporto del cavo di alimentazione 6 Vite
7 Anello per lucchetto 8 Connettore di alimentazione
9 DisplayPort 1.4 10 DisplayPort 1.4
11 Slot per lucchetto Wedge 12 Connettore USB 3.2 Gen1 Type-A
13 Connettore (NIC) Ethernet (10/100/1000 Mbps)


Torna all'inizio
