Precision 7560: Visuell guide till datorn
Summary: Följande artikel ger en visuell guide till din Precision Mobile Workstation 7560-dator och listar de externa portarna och funktionerna i datorn.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
Obs! Detaljerade beskrivningar av alla platser finns i systemhandböckerna på www.dell.com/manuals
Innehållsförteckning:
Framifrån

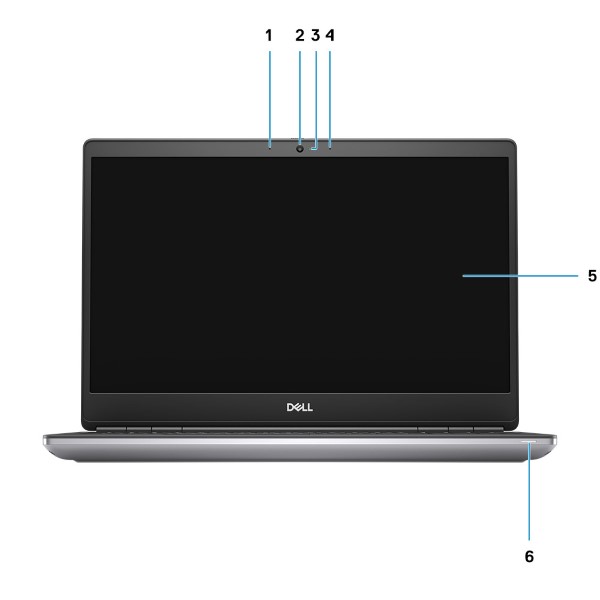

Vy framifrån med RGB-kamera
(Fig.1.1 Framifrån View med RGB-kamera)
| 1 | Mikrofon | 2 | Kamera |
| 3 | Kamerastatus LED | 4 | Mikrofon |
| 5 | Display | 6 | Batteri- och diagnostikstatus-LED |
Vy framifrån med IR-kamera
(Fig.1.2 Framifrån View med IR-kamera)
| 1 | Mikrofon | 2 | IR-kamerasensor |
| 3 | Kamera | 4 | Kamerastatus LED |
| 5 | Mikrofon | 6 | Närhetssensor |
| 7 | Display | 8 | Batteri- och diagnostikstatus-LED |
Bakifrån
(Bild 2 Baksida)
| 1 | Luftintag | 2 | Mini DisplayPort 1.4 |
| 3 | HDMI 2.1-port | 4 | RJ45 Ethernet-port |
| 5 | Port för nätadapter | 6 | Luftintag |
Ovanifrån
(Bild 3 Ovanifrån)
| 1 | Kameraslutare | 2 | Högtalare |
| 3 | Strömknapp med fingeravtrycksläsare som tillval | 4 | Handledsstöd med FIPS fingeravtrycksläsare som tillval |
| 5 | Styrplatta |
Obs! En manual för tangentbordet finns i följande artikel:
Från vänster
(Fig.4 Vänster vy)
| 1 | Två USB 3.2 Gen 2 Type-C Thunderbolt 4-portar | 2 | Smartkortläsare (tillval) |
Från höger
(Fig.5 Höger vy)
| 1 | SD-kortplats | 2 | Globalt headsetuttag |
| 3 | USB 3.2 Gen 1 Type-A-port | 4 | USB 3.2 Gen 1 Type-A-port med PowerShare |
| 5 | Kilformat låsspår |
Underifrån
(Bild 6 Undersida.)
| 1 | SSD-diskens lucka (tillval) | 2 | Luftintag |
| 3 | Service Tag-etikett |
