PowerFlex 3.X: Le metriche delle prestazioni dello switch non sono visibili in PFxM

Risorse di PowerFlex Manager > Switch >> Cisco 9K Visualizza dettagli:


La scheda delle prestazioni non mostra alcuna metrica.

Causa: Sugli switch Cisco Nexus, le interfacce della riga di comando (CLI) vengono eseguite solo sullo switch. La CLI di NX-API migliora l'accessibilità di queste CLI rendendole disponibili all'esterno dello switch utilizzando HTTP o HTTPS.

NX-API utilizza HTTP o HTTPS come trasporto. Le CLI sono codificate nel corpo HTTP o HTTPS POST.
A partire da Cisco NX-OS versione 9.2(1), la funzione NX-API è abilitata per impostazione predefinita sulla porta HTTPS 443. La porta HTTP 80 è disabilitata.

Soluzione:
1) Accedere per abilitare > la funzione NXAPI:

conf t
feature nxapi

Nota:
PFxM 3.6 e versioni successive utilizzano https (NON http) per il controllo dello stato e il recupero delle metriche, pertanto, per motivi di sicurezza, nxapi può essere disabilitato su http.
! Abilitare e configurare NXAPI.

config t

Caratteristica nxapi
! Disabilitare http, solo https supportato per motivi di sicurezza.

no nxapi http

! Utilizzare l'interfaccia di gestione solo per comunicare per NXAPI.

nxapi use-vrf management

PFxM 3.5 e versioni precedenti utilizzano https e http per il controllo dello stato e il recupero delle metriche, pertanto mantenere nxapi abilitato per http.
Nota: Se abilitiamo nxapi con il comando feature nxapi, è in ascolto solo su HTTPS e non su HTTP, quindi è necessario che NXAPI ascolti su HTTP.
! Abilitare e configurare NXAPI.

config t
feature nxapi
nxapi http port 80

2) Dopo aver modificato lo switch, selezionare la casella di controllo Resources > add accanto allo switch > Run Inventory.

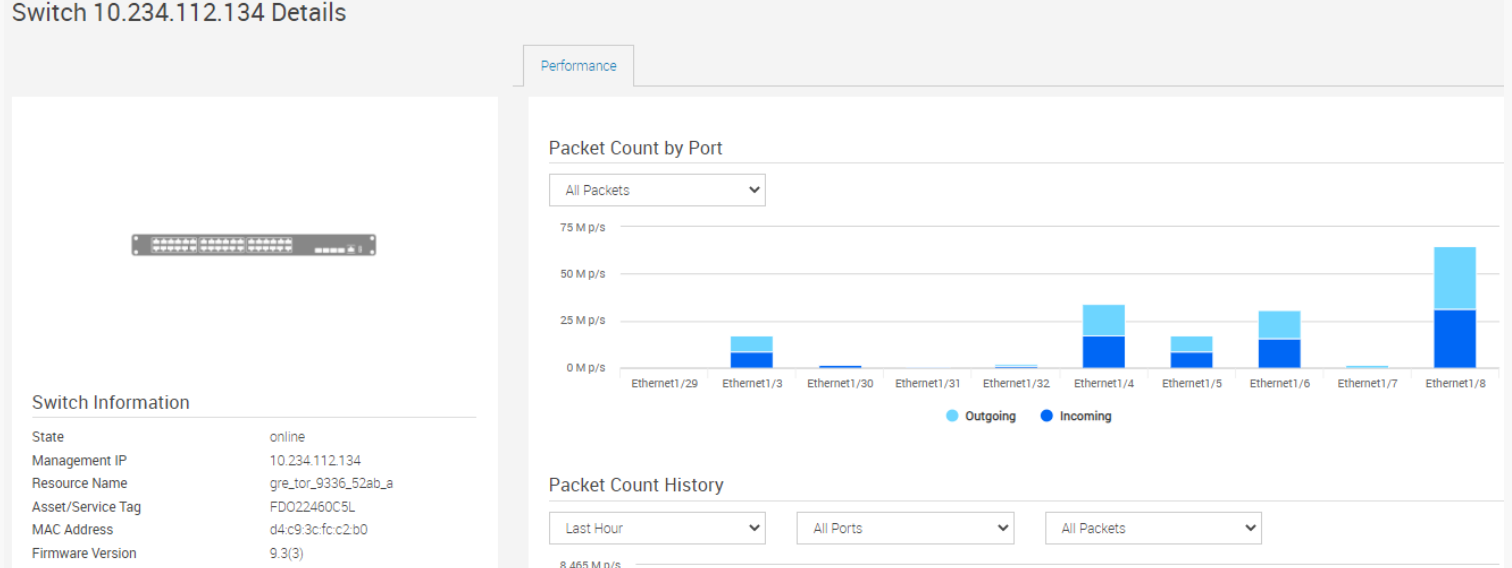

3) I dettagli di visualizzazione mostrano ora le metriche delle prestazioni dello switch.





Switch Cisco (3K/9K):

• Sullo switch Cisco devono essere abilitati sia HTTP che HTTPS.
• PFxM utilizza HTTP per controllare lo stato NXAPI e quindi raccogliere le metriche utilizzando HTTPS

Switch Dell:

• Le metriche per gli switch OS9 (API REST - porta HTTP 8008) devono essere abilitate per la raccolta delle metriche
• Le metriche per gli switch OS10 (RESTCONF API -HTTPS) devono essere abilitate per la raccolta delle metriche
