PowerVault ME5: Warnmeldung: "Die Bundle-Installation ist unvollständig", wenn das Erweiterungsgehäuse angeschlossen ist.

Summary: PowerVault ME5 meldet ein ungültiges Firmware-Bundle auf dem Controller. Schalten Sie das System aus und stellen Sie sicher, dass die SAS-Kabel in der richtigen Reihenfolge angeschlossen sind, wie im Bereitstellungshandbuch angegeben. Die richtige Firmware wird angewendet, sobald die angeschlossenen Gehäuse eingeschaltet sind. Danach wird das ME5-Gehäuse eingeschaltet. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

  1. Überprüfen Sie Dashboard-Warnmeldungen mithilfe von PowerVault Manager.
  2. Eine Warnmeldung wird für die aktive Firmware A oder die aktive Firmware B angezeigt.

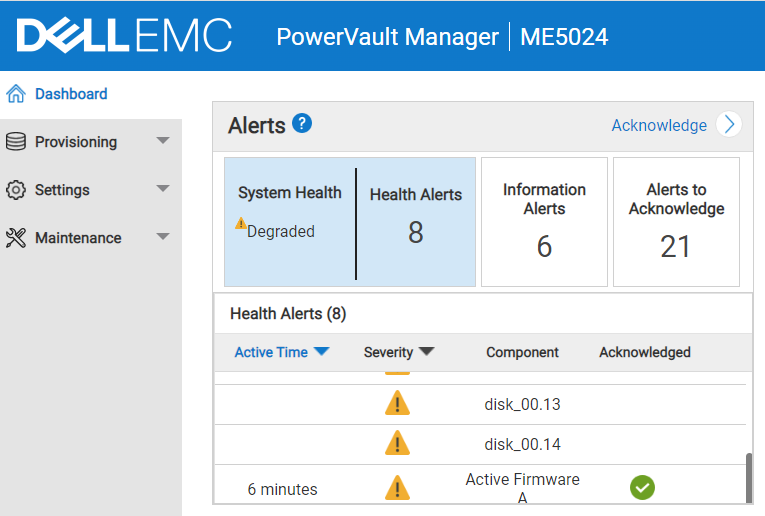

  3. Die Abbildung zeigt den Hauptbildschirm mit einem Fehler auf Controller A
  4. Überprüfen Sie diese Warnmeldung, indem Sie auf Aktive Firmware-Warnzeile klicken. Darin heißt es: "Die Bundle-Installation ist unvollständig."

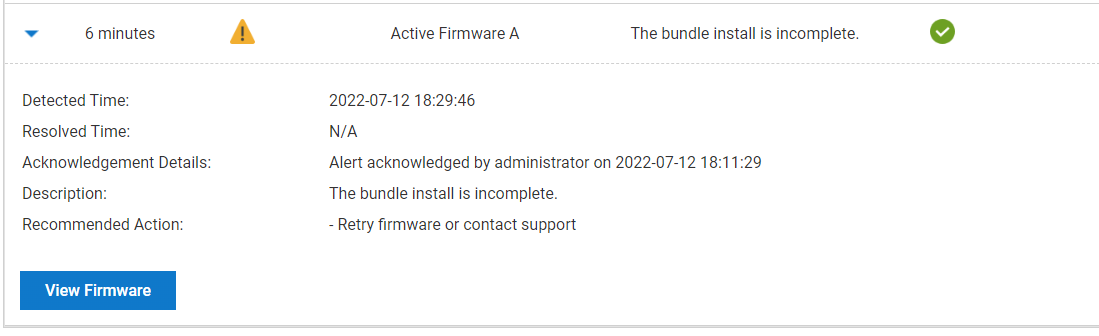

  5. Die Abbildung zeigt Fehlerinformationen zur aktiven Firmware.
  6. Klicken Sie auf die Schaltfläche Firmware anzeigen .
  7. Dies meldet "Ungültiges Bundle" für Controller A oder Controller B

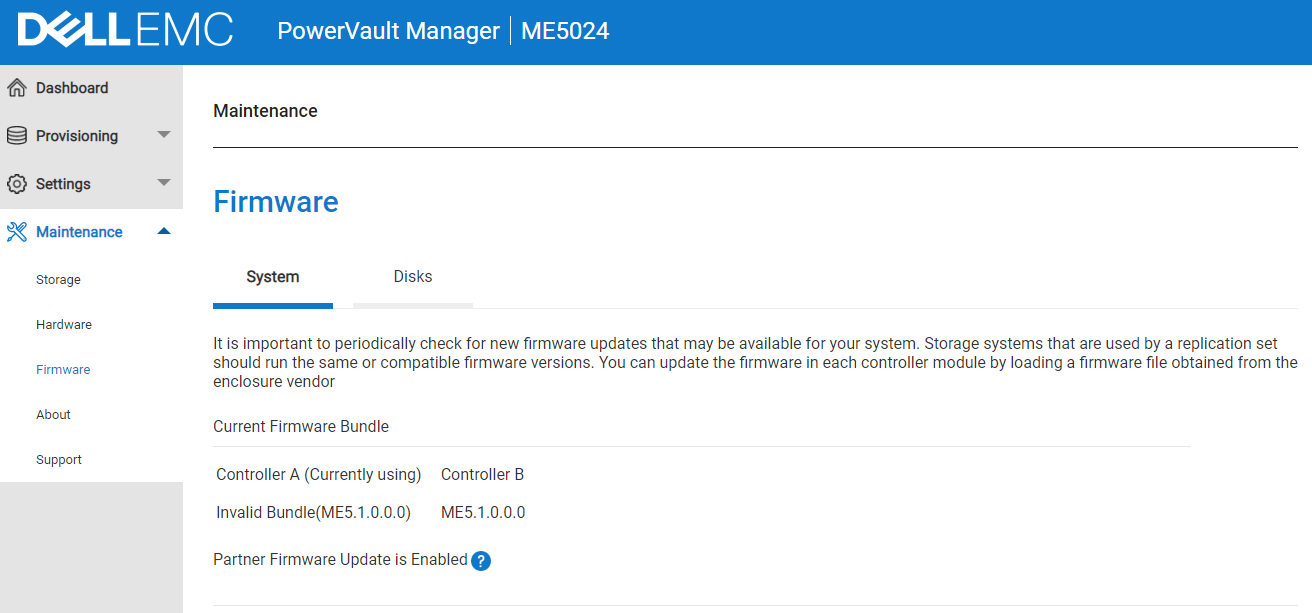

    1. Die Abbildung zeigt die Registerkarte
  8. Überprüfen der EMP-Firmware (Enclosure Management Processor)
  9. Im Bereich Hardware (Maintenance >Hardware) wird die Hardwarekonfiguration des Systems angezeigt
  10. Klicken Sie auf jedes Gehäuse, das mit dem Array der ME5-Serie verbunden ist, und überprüfen Sie für jedes Mal, ob die Version unter EMP A-Revision und EMP B-Revision gemeldet wird
    1. Beide müssen die gleiche aktuelle Version melden
    2. Andernfalls wird die Meldung "ungültiges Bundle" gemeldet.

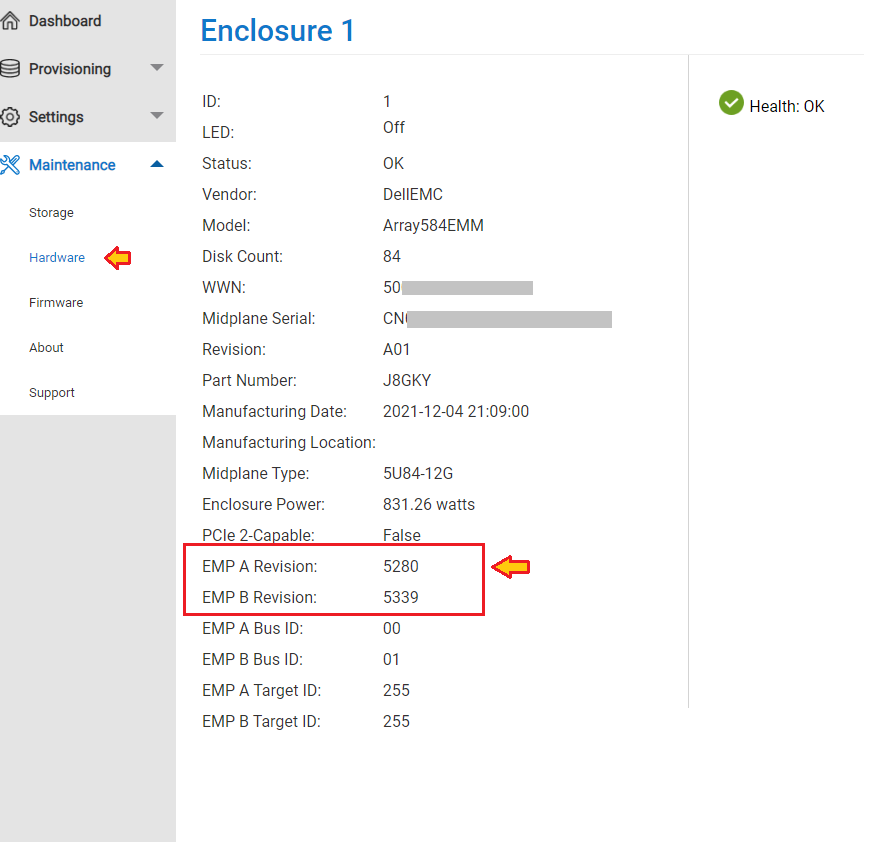

    3. Die Abbildung zeigt, dass die EMM-Firmware in Gehäuse 1 nicht übereinstimmt.



Cause

Wenn ein ME412-, ME424- oder ME484-JBOD-Gehäuse zum ersten Mal an ME50xx angeschlossen wird, wird die EMP-Firmware (Enclosure Management Processor) aktualisiert. Wenn die Back-end-SAS-Kabel entweder nicht oder falsch verkabelt sind, schlägt die Anwendung des EMP-Firmwareupdates fehl.


Die Meldung wird auch angezeigt, wenn ein Administrator versucht, ein Erweiterungsgehäuse mit einem Gehäuse der ME5-Serie zu verbinden, das mit einem einzigen Controller-Modul geliefert wird. Für den Anschluss eines Erweiterungsgehäuses an die ME-Serie sind zwei Controller-Module erforderlich. Wenden Sie sich an den Dell Vertrieb, um ein weiteres Controller-Modul zu erwerben.

Resolution

Schritte zur Korrektur:

  1. Fahren Sie beide Storage-Controller auf PowerVault ME5-Gehäuse 0 herunter.
    1. Klicken Sie in der GUI auf Wartung und dann auf Hardware
    2. Wählen Sie im Drop-down-Menü Aktionen für Gehäuse 0 die Option System neu starten/herunterfahren aus.
    3. Wählen Sie "Shutdown SC" aus und überprüfen Sie sowohl Controller A als auch Controller B.

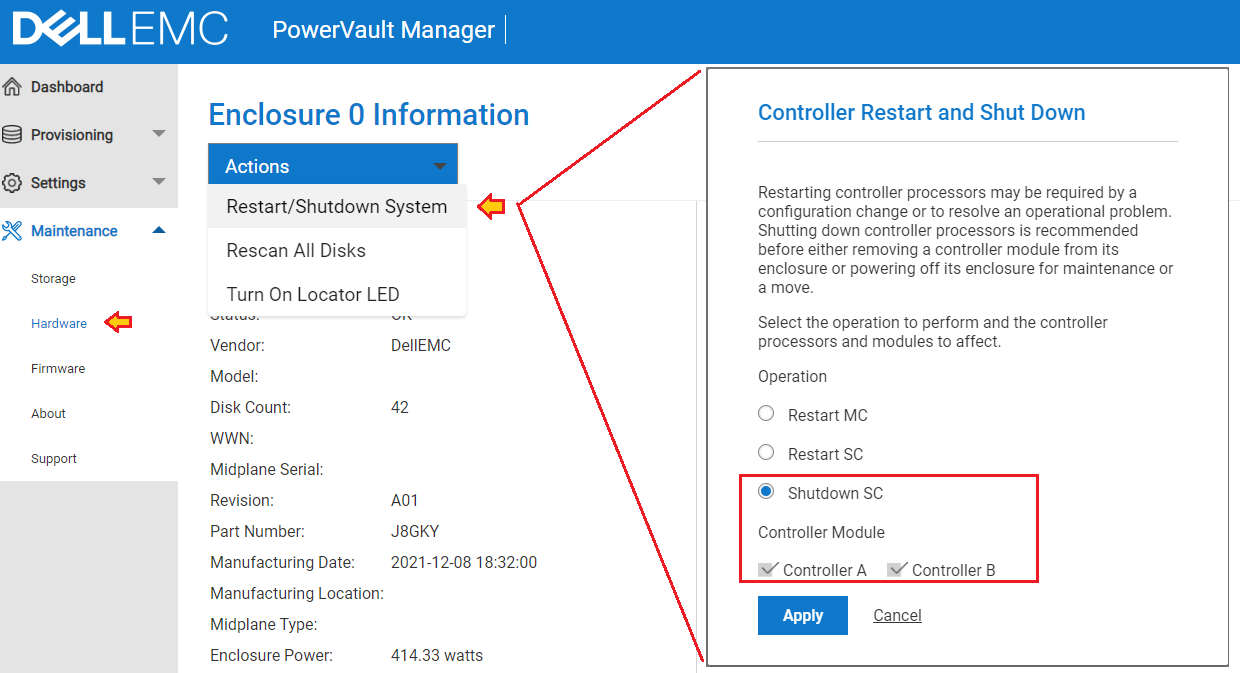

      1. Informationen zu Gehäuse 0
    4. Wählen Sie Anwenden aus.
  2. Schalten Sie alle Gehäuse aus.
  3. Korrigieren Sie die Back-end-SAS-Verkabelung.
  4. Schalten Sie zuerst die JBOD-Gehäuse ein.
  5. Schalten Sie das PowerVault ME5-Gehäuse ein.
  6. Warten Sie einige Minuten und überprüfen Sie, ob die EMP-Firmware aktualisiert wurde.

Wie sollten die angeschlossenen JBOD-Gehäuse verkabelt werden?
Befolgen Sie den Abschnitt "Kabelanforderungen für Erweiterungsgehäuse" im Bereitstellungshandbuch auf dell.com/support.

Affected Products

ME Series, PowerVault ME5012, PowerVault ME5024, PowerVault ME5084
