VxRail: Identificatieprocedure voor SFP, transceiver, kabel

Het type, de leverancier en het onderdeelnummer van een netwerktransceiver bepalen met behulp van de iDRAC (en de bijbehorende logboeken - TSR):

Methode 1: iDRAC-gebruikersinterface

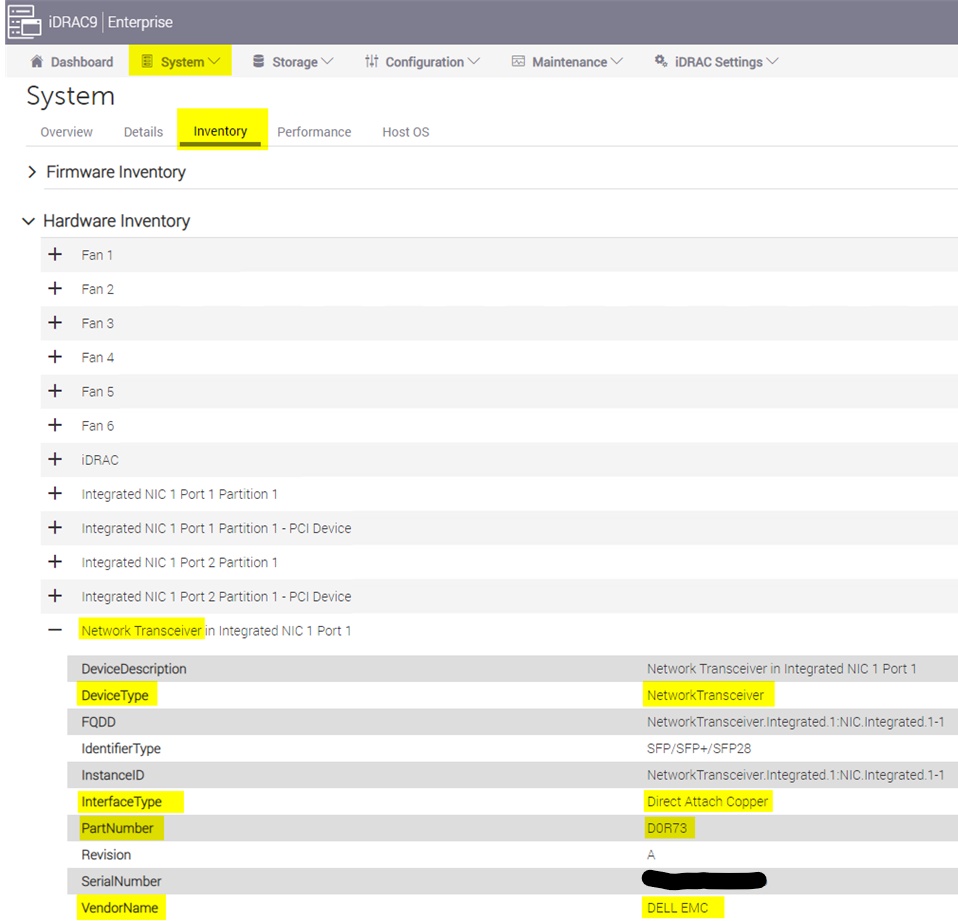

1. Meld u aan bij de iDRAC-gebruikersinterface van het knooppunt en ga naar Systeeminventarisatie >> Hardware-inventarisatie > Netwerktransceiver
2. Bekijk hier het InterfaceType, PartNumber, VendorName, enzovoort.

Voorbeeld:

Methode 2: iDRAC CLI - racadm:

1. SSH rechtstreeks naar het IP-adres van de iDRAC of vanaf de CLI van een VxRail-knooppunt met de opdracht:

ssh root@169.254.0.1

2. Voer vanuit de racadm CLI de volgende opdracht uit:

racadm hwinventory

3. Zoek in de uitvoer naar het trefwoord Transceiver
4. Bekijk hier het InterfaceType, PartNumber, VendorName, enzovoort.

Voorbeeld:

racadm>>racadm hwinventory
…
[InstanceID: NetworkTransceiver.Integrated.1:NIC.Integrated.1-1]
Device Type = NetworkTransceiver
DeviceDescription = Network Transceiver in Integrated NIC 1 Port 1
FQDD = NetworkTransceiver.Integrated.1:NIC.Integrated.1-1
IdentifierType = SFP/SFP+/SFP28
InstanceID = NetworkTransceiver.Integrated.1:NIC.Integrated.1-1
InterfaceType = Direct Attach Copper
PartNumber = D0R73
Revision = A
SerialNumber = XXXXXXXX
VendorName = DELL EMC

Methode 3: iDRAC-logboekbundel (SupportAssist - TSR):

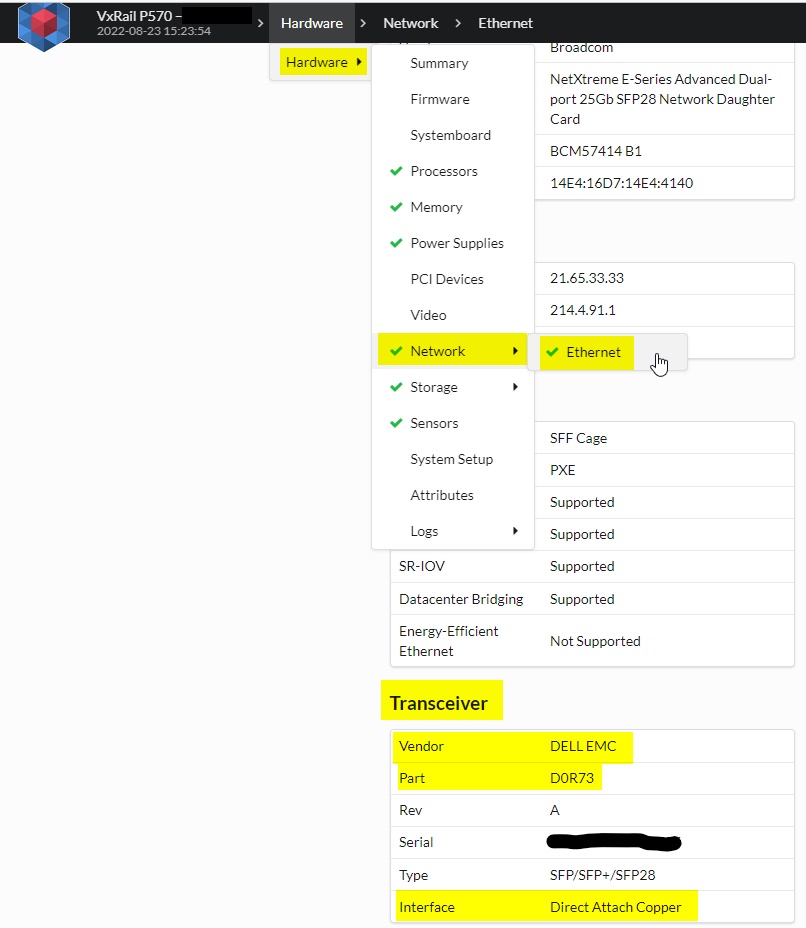

1. Nadat u de TSR hebt geparseerd met Tesseract, bladert u door de Hardware Network > Ethernet-pagina > van de resulterende gebruikersinterface en zoekt u naar de sectie Transceiver.
2. Bekijk hier het interfacetype, onderdeelnummer, leveranciersnaam, enzovoort.

Voorbeeld:

Het type netwerktransceiver bepalen met behulp van ESXi (en de bijbehorende logboeken):

Methode 1: ESXi CLI

1. SSH naar het knooppunt
2. Voer de volgende opdracht uit om een .txt bestand in de /tmp map

/usr/lib/vmware/vm-support/bin/nicinfo.sh > /tmp/nicinfo.sh.txt

3. Zoek in de /tmp/nicinfo.sh.txt bestand voor de trefwoorden Cable Type

Voorbeeld 1:

NIC:  vmnic1

NICInfo:
   Advertised Auto Negotiation: true
   Advertised Link Modes: Auto, 10000BaseT/Full
   Auto Negotiation: true
   Cable Type: DA
...

Voorbeeld 2:

NIC:  vmnic0

NICInfo:
   Advertised Auto Negotiation: true
   Advertised Link Modes: Auto, 1000BaseSR/Full, 10000BaseSR/Full
   Auto Negotiation: true
   Cable Type: FIBRE
  ...

Voorbeeld 3:

NIC:  vmnic0

NICInfo:
   Advertised Auto Negotiation: true
   Advertised Link Modes: Auto, 1000BaseT/Full, 100BaseT/Full, 100BaseT/Half, 10BaseT/Full, 10BaseT/Half
   Auto Negotiation: true
   Cable Type: Twisted Pair
 ...

Methode 2: ESXi logboekbundel - vm-support

1. Dezelfde outputs die hierboven in methode 1 zijn beschreven, worden gevonden in de /commands/nicinfo.sh.txt bestand.

Het type of de vormfactor van een netwerktransceiver bepalen (en indien 'Dell gekwalificeerd') met behulp van de CLI van een fysieke Dell switch:

1. SSH in de switch als de admin-gebruiker
2. Voer deze opdracht uit:

show inventory media

Voorbeeld 1:

Top_TOR>show inventory media
Slot   Port     Type        Media               Serial Number        Dell Qualified
------------------------------------------------------------------------------------
   1      1     SFP+        10GBASE-CU3M          16127xxxx            Yes
   1      2              Media not present or accessible
   1      3     SFP+        10GBASE-CU3M          16144xxxx            Yes
   1      4              Media not present or accessible
...

Voorbeeld 2:

VCF-Bottom-TOR# show inventory media
-----------------------------------------------------------------------------------------------------------------
                                  System Inventory Media
-----------------------------------------------------------------------------------------------------------------
Node/Slot/Port      Form-Factor              Media                    Serial-Number            Qualified
-----------------------------------------------------------------------------------------------------------------
1/1/1               SFP+           SFP+ 10GBASE-CR-2.0M                    CN05CWK60xxxxxC          true
1/1/2               Not Present
...
1/1/17              SFP28          SFP28 25GBASE-CR-2.0M                   CN0LXD000xxxxx5          true
1/1/18              Not Present
...
1/1/53              QSFP28         QSFP28 100GBASE-CR4-0.5M                CN0APX00xxxxxxH          true
1/1/54              Not Present

Het onderdeelnummer van een netwerktransceiver bepalen met behulp van de CLI van een Cisco Nexus-switch:

1. SSH in de switch als de admin-gebruiker
2. Voer deze opdracht uit:

show interface Ethernet X/X transceiver details

switch# show interface ethernet 1/1 transceiver details
Ethernet1/1
     transceiver is present
     type is 10Gbase-SR
     name is CISCO-SOMETHING
     part number is SPP5100SR-C1
...
