PowerEdge: PERC11 nebo 10 – konfigurační nástroj HII a řadič iDRAC nepodporují rozšíření pole.

Summary: Řadič PowerEdge RAID Controller (PERC11, PERC10), konfigurační nástroj HII (Human Interface Infrastructure) a řadič iDRAC nepodporují rozšíření pole.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Pokud jsou pevné disky ve skupině disků nahrazeny většími disky, není v konfiguračním programu PERC HII k dispozici možnost "Expand Virtual Disk" : Rozevírací seznam

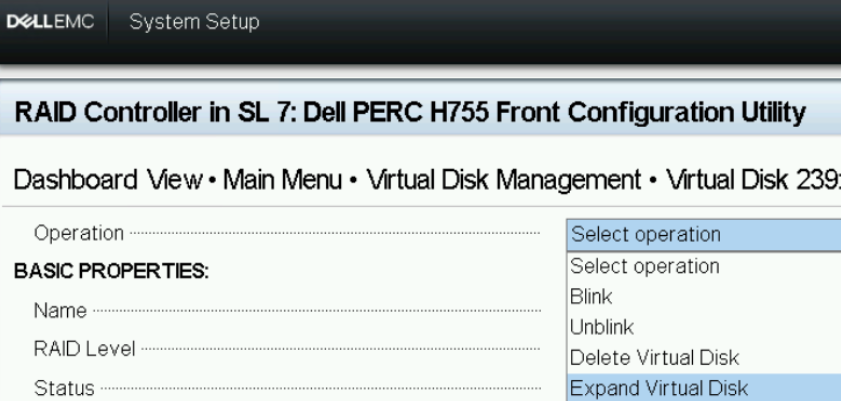

Konfigurační nástroj HII – provoz VD
System Setup –> PERC Setup –> VD OperationObrázek 1:  Konfigurační nástroj HII – provoz

VD Možnost "Edit Disk Capacity" je k dispozici v rozevíracím seznamu iDRAC WebGUI-Storage>->"Virtual Disks" –> VD Actions.

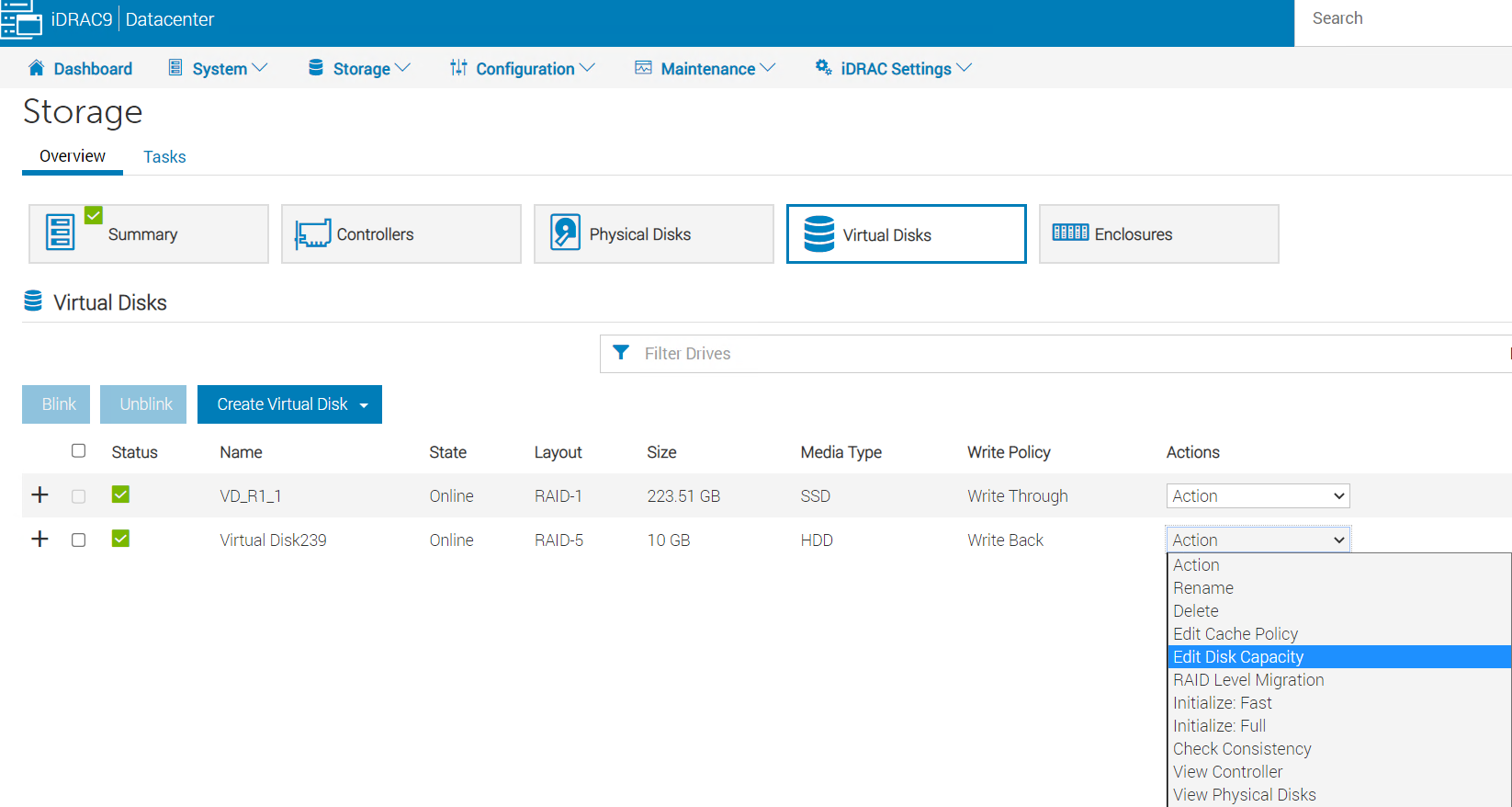

WebGUI řadiče iDRAC –> úložiště –> virtuální disk
Obrázek 2: iDRAC WebGUI-Storage-Virtual>> Disk

Po výběru možnosti "Edit Disk Capacity" se v části "Available Space" zobrazí 0,00 GB.

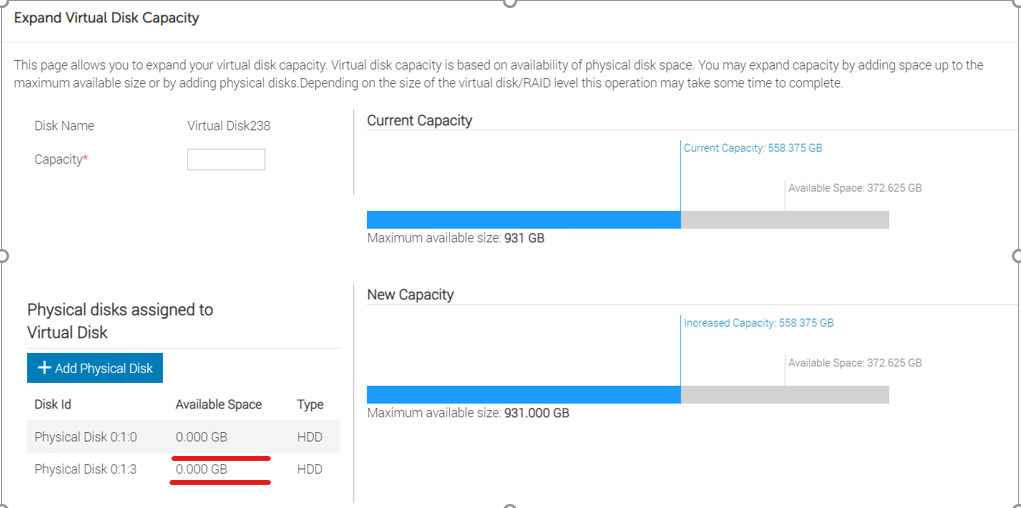

Stránka iDRAC WebGUI –> Expand Virtual Disk Capacity
Obrázek 3: WebGUI řadiče iDRAC –> stránka "Expand Virtual Disk Capacity".

Při pokusu o rozšíření kapacity virtuálního disku zadáním maximální dostupné velikosti do pole "Capacity" operace selže.

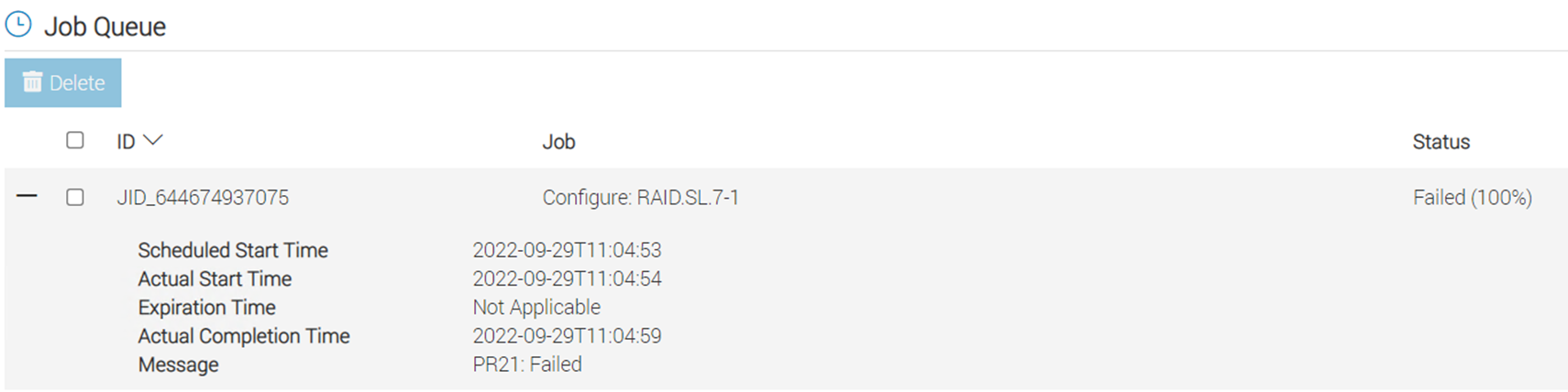

Chybová zpráva fronty úloh
Obrázek 4: Chybová zpráva
fronty úloh Pokud je v existujícím poli k dispozici místo, rozšiřte jej pomocí nástroje PERCCLI.

PERCCLI /cx/vx show expansion" zobrazuje dostupné místo pod položkou NoArrExp.
Výstup PERCCLI NoArrExp
Obrázek 5: PERCCLI výstup NoArrExp

Pokud však byly pevné disky ve skupině disků nahrazeny většími disky, dostupné místo se zobrazí v části WithArrExp ve výstupu "PERCCLI /cx/vx show expansion."Výstup PERCCLI WithArrExp

Obrázek 6: PERCCLI výstup WithArrExp

Cause

Konfigurační nástroj PERC HII a řadič iDRAC nepodporují rozšíření kapacity pole.

Resolution

Rozšíření kapacity pole pomocí nástroje Dell PERCCLI užitek:


  • 1. Run "perccli /cx/vx show expansion" to determine the available expansion space.

2. Then run "perccli /cx/vx expand Size=<xx> expandarray" to perform the array expansion.

            The expand command will expand the virtual drive within the existing array if there is available space, or expand into additional capacity if the drives have been replaced with larger ones.
            The <xx> size value is specified in GB.
            If the "expandarray" option is specified, the full array capacity will be expanded.
            If this option is not specified, only the virtual drive capacity will be expanded rather than the full array.

Po nahrazení všech členů pole většími disky použijte příkaz PERCCLI nástroj pro rozšíření stávajícího virtuálního disku na větší velikost pomocí "expandarray".

Toto chování je také zdokumentováno v uživatelské příručce k řadiči PERC11 v části "Features of PowerEdge RAID Controller 11" –> "Reconfiguring Virtual Disks":
https://www.dell.com/support/home/en-us/product-support/product/perc-h755/docs
