PowerEdge：PERC11または10:HII設定ユーティリティーとiDRACはアレイ拡張をサポートしていません

Summary: PowerEdge RAIDコントローラー(PERC11、PERC10)、ヒューマン インターフェイス インフラストラクチャー(HII)設定ユーティリティー、iDRACは、アレイの拡張をサポートしていません。

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

ディスク グループ内のハード ドライブが大容量ディスクに交換された場合、PERC HII設定ユーティリティーで [仮想ディスクの拡張] オプションを使用できません。[System Setup > PERC Setup -> VD Operation]ドロップダウン リスト
HII設定ユーティリティー - VD操作
図1: HII設定ユーティリティー--VD操作

[ディスク容量の編集]オプションは、iDRAC WebGUI->ストレージ->[仮想ディスク]-[VDアクション>]ドロップ ダウン リストで使用できます

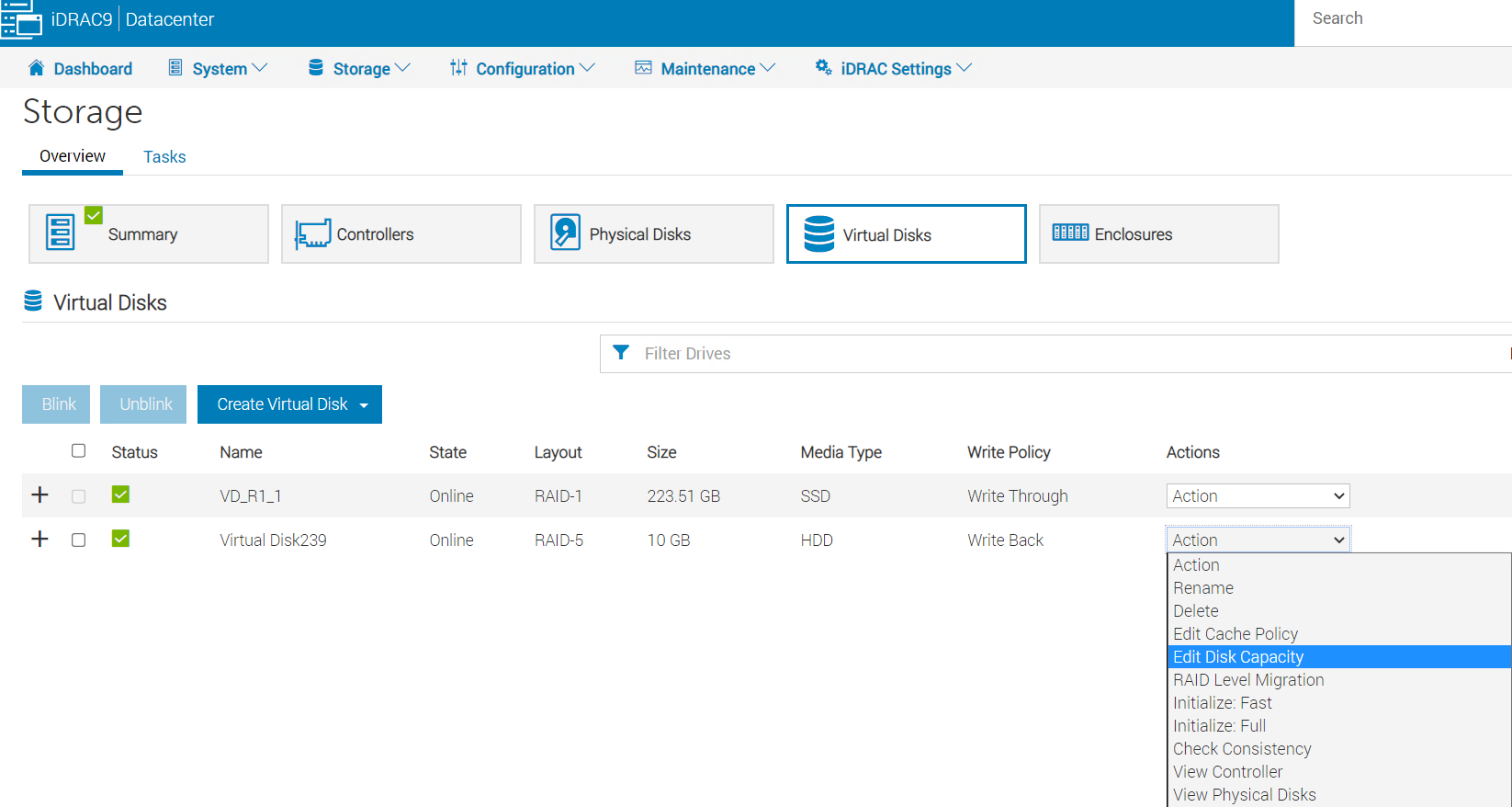

iDRAC WebGUI->ストレージ->仮想ディスク
図2:iDRAC WebGUI->Storage->Virtual Disk

[Edit Disk Capacity]を選択すると、[Available Space]に0.00 GBと表示される

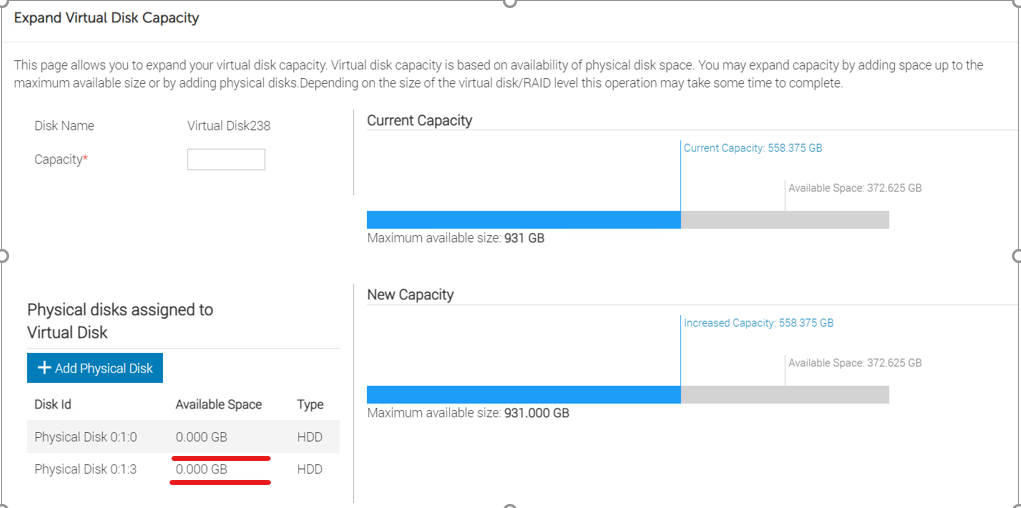

iDRAC WebGUI->仮想ディスク容量の拡張ページ
図3:iDRAC WebGUI->[Expand Virtual Disk Capacity]ページ。

[容量]フィールドに使用可能な最大サイズを入力して仮想ディスク容量を拡張しようとすると、操作が失敗します

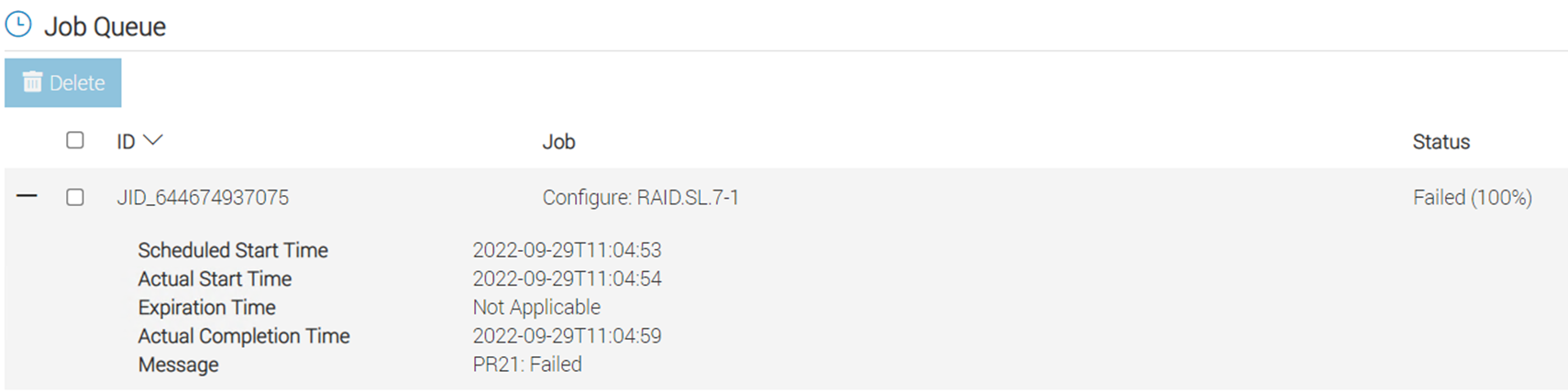

ジョブ キューのエラー メッセージ
図4: ジョブ キュー エラー メッセージ

既存のアレイに使用可能なスペースがある場合は、PERCCLIユーティリティーを使用して拡張します。
」PERCCLI /cx/vx show expansion" は、下の使用可能なスペースを示します NoArrExp.

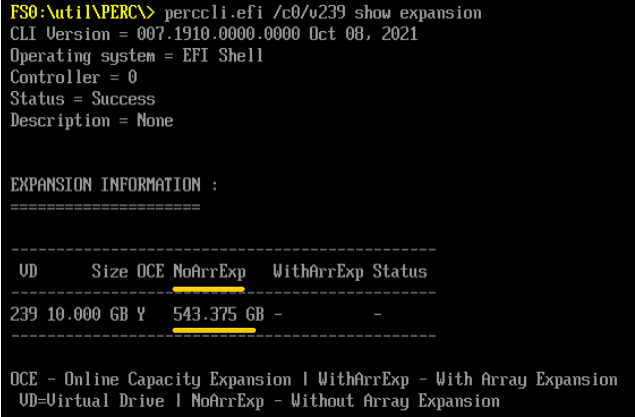

PERCCLIの出力NoArrExp
図5： PERCCLI アウトプット NoArrExp

ただし、ディスク グループ内のハード ドライブが大容量ディスクに交換された場合は、使用可能な容量が WithArrExp 」の出力でPERCCLI /cx/vx show expansion.「

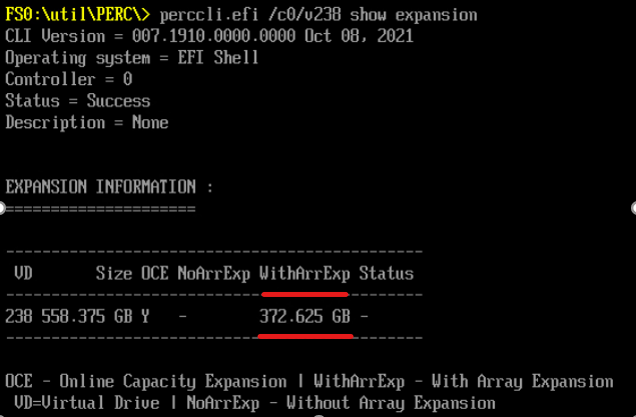

PERCCLIの出力WithArrExp
図6: PERCCLI アウトプット WithArrExp

Cause

PERC HII設定ユーティリティーとiDRACは、アレイ容量の拡張をサポートしていません。

Resolution

Dellの PERCCLI 効用：


  • 1. Run "perccli /cx/vx show expansion" to determine the available expansion space.

2. Then run "perccli /cx/vx expand Size=<xx> expandarray" to perform the array expansion.

            The expand command will expand the virtual drive within the existing array if there is available space, or expand into additional capacity if the drives have been replaced with larger ones.
            The <xx> size value is specified in GB.
            If the "expandarray" option is specified, the full array capacity will be expanded.
            If this option is not specified, only the virtual drive capacity will be expanded rather than the full array.

すべてのアレイ メンバーを大容量ドライブに交換した後、 PERCCLI ユーティリティーを使用して、既存の仮想ディスクをより大きなサイズに拡張します。expandarray" パラメーターを使用します。

この動作は、『PERC11ユーザーズ ガイド』の「PowerEdge RAIDコントローラー11の機能」->「仮想ディスクの再構成」セクションにも記載されています
https://www.dell.com/support/home/en-us/product-support/product/perc-h755/docs
