PowerEdge: PERC11 або 10 - утиліта конфігурації HII та iDRAC не підтримують розширення масиву

Summary: Контролер PowerEdge RAID (PERC11, PERC10), утиліта конфігурації Human Interface Infrastructure (HII) та iDRAC не підтримують розширення масиву.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

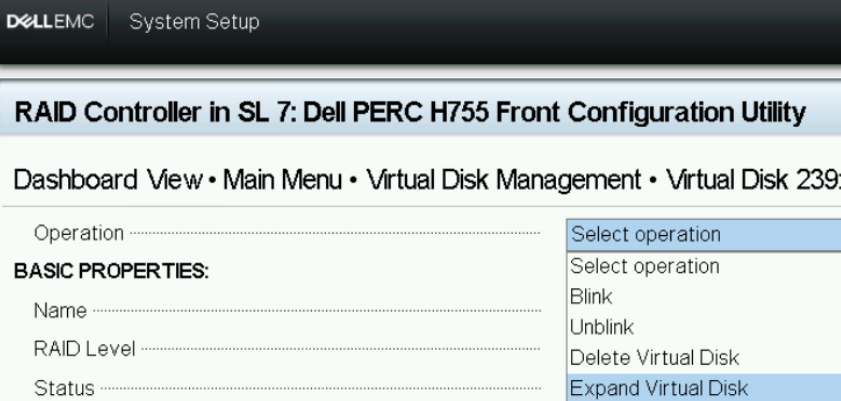

Коли жорсткі диски в групі дисків замінюються на диски більшого розміру, опція «Розгорнути віртуальний диск» недоступна в утиліті конфігурації PERC HII: Налаштування системи -> Налаштування PERC -> Операція VDвипадаючий список
Утиліта конфігурації HII - Операція VD
Малюнок 1:  Утиліта конфігурації HII --VD Operation

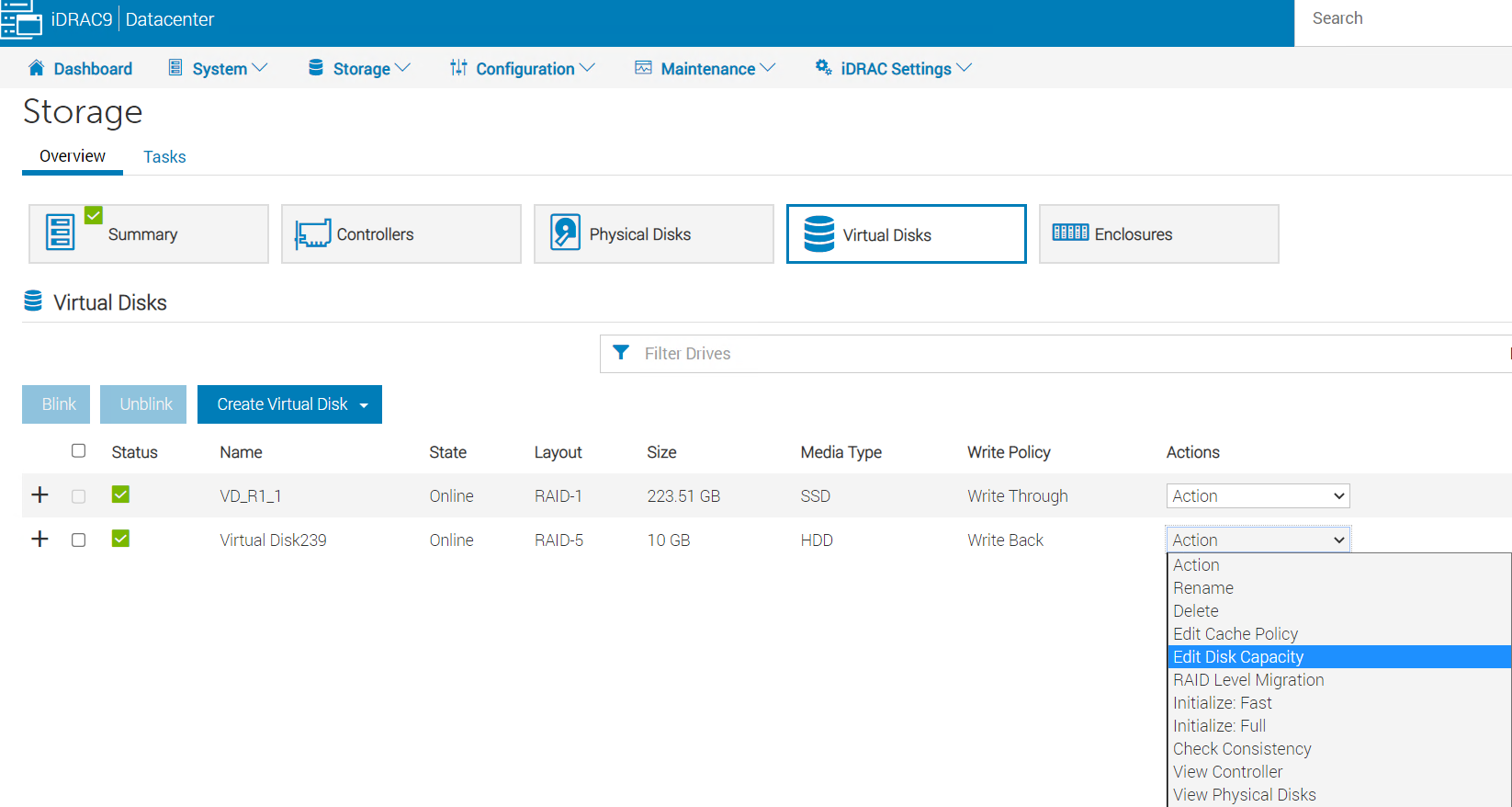

Опція «Редагувати ємність диска» доступна в випадаючому списку iDRAC WebGUI-Storage>->"Virtual Disks" -> VD Actions.
iDRAC WebGUI-Storage-Віртуальний>> диск
Малюнок 2: iDRAC WebGUI-Storage-Virtual>> Disk

Після вибору "Редагувати обсяг диска" "Доступний простір" показує 0,00 ГБ.

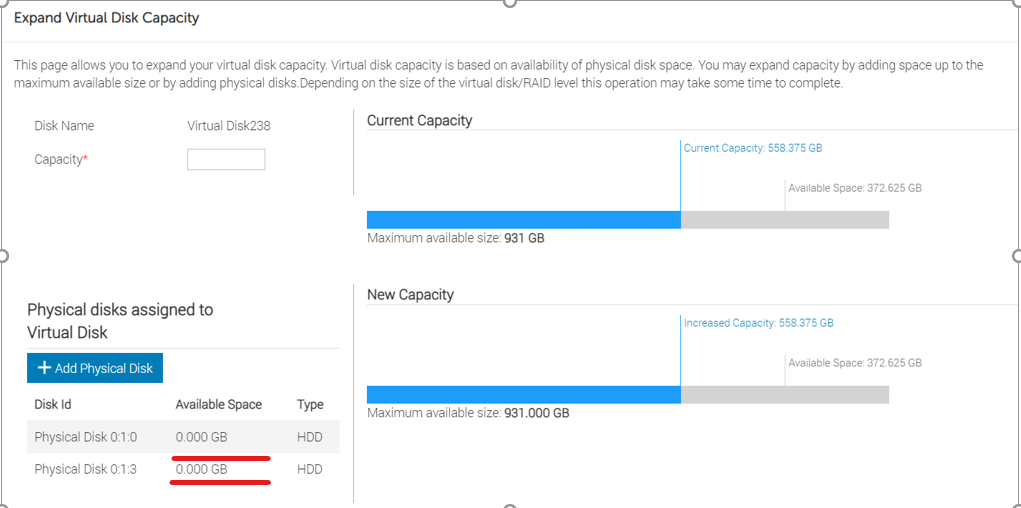

iDRAC WebGUI -> Розгорнути сторінку
Малюнок 3: Сторінка iDRAC WebGUI -> "Розширити ємність віртуального диска".

Операція не вдається при спробі розширити ємність віртуального диска шляхом введення максимально доступного розміру в поле «Ємність».

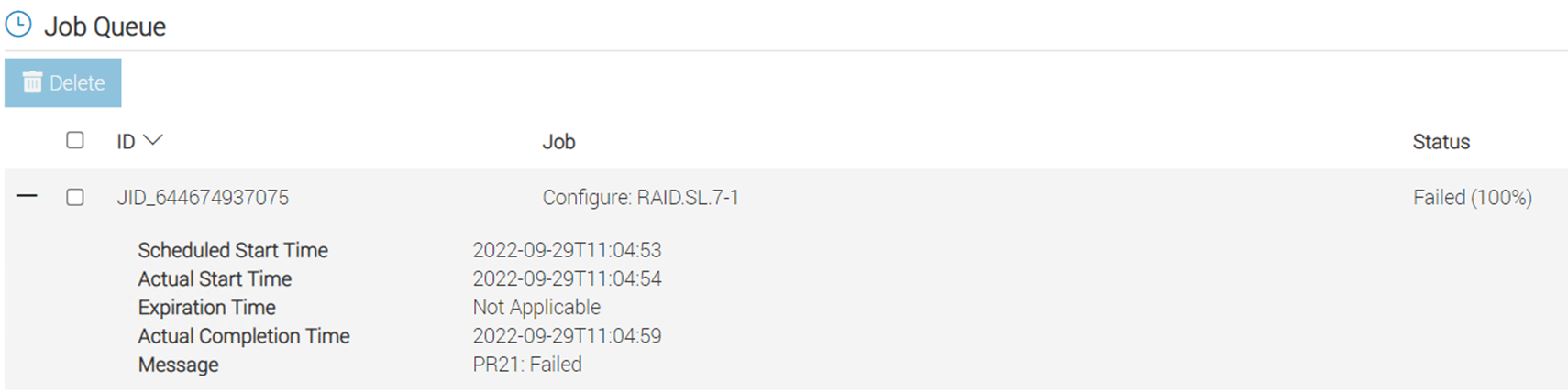

Повідомлення про помилку черги завдань
Малюнок 4: Повідомлення про
помилку черги завдань Якщо в існуючому масиві є вільне місце, використовуйте утиліту PERCCLI для розширення.
"

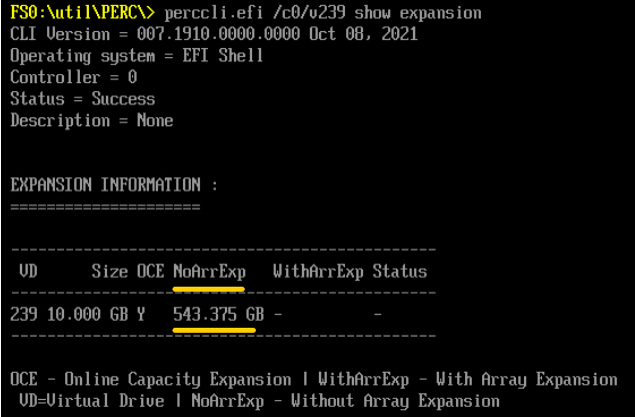

PERCCLI /cx/vx show expansion" показує доступне місце під NoArrExp.
Вихід PERCCLI NoArrExp
Малюнок 5: PERCCLI вихід NoArrExp

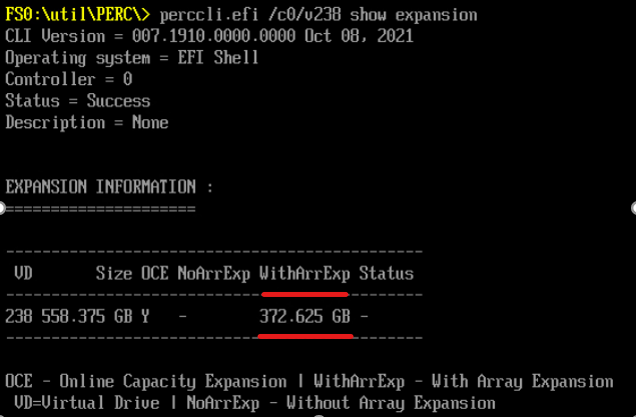

Однак, якщо жорсткі диски в групі дисків було замінено на диски більшого розміру, доступний простір відображається під WithArrExp у виході "PERCCLI /cx/vx show expansion."Вихід PERCCLI WithArrExp

Малюнок 6: PERCCLI вихід WithArrExp

Cause

Утиліта конфігурації PERC HII та iDRAC не підтримують розширення ємності масиву.

Resolution

Розширення ємності масиву за допомогою Dell PERCCLI Утиліта:


  • 1. Run "perccli /cx/vx show expansion" to determine the available expansion space.

2. Then run "perccli /cx/vx expand Size=<xx> expandarray" to perform the array expansion.

            The expand command will expand the virtual drive within the existing array if there is available space, or expand into additional capacity if the drives have been replaced with larger ones.
            The <xx> size value is specified in GB.
            If the "expandarray" option is specified, the full array capacity will be expanded.
            If this option is not specified, only the virtual drive capacity will be expanded rather than the full array.

Після заміни всіх елементів масиву на диски більшого розміру, використовуйте PERCCLI утиліту для розширення існуючого віртуального диска до більшого розміру за допомогою функції «expandarray"

Ця поведінка також задокументована в Посібнику користувача PERC11 у розділі "Особливості контролера PowerEdge RAID 11" -> "Переналаштування віртуальних дисків":
https://www.dell.com/support/home/en-us/product-support/product/perc-h755/docs
