PowerEdge : PERC11 ou 10 : l’utilitaire de configuration HII et l’iDRAC ne prennent pas en charge l’extension de baie

Summary: Le contrôleur RAID PowerEdge (PERC11, PERC10), l’utilitaire de configuration HII (Human Interface Infrastructure) et l’iDRAC ne prennent pas en charge l’extension de baie.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Lorsque les disques durs d’un groupe de disques sont remplacés par des disques plus volumineux, l’option « Développer le disque virtuel » n’est pas disponible dans l’utilitaire de configuration HII PERC : Liste déroulante

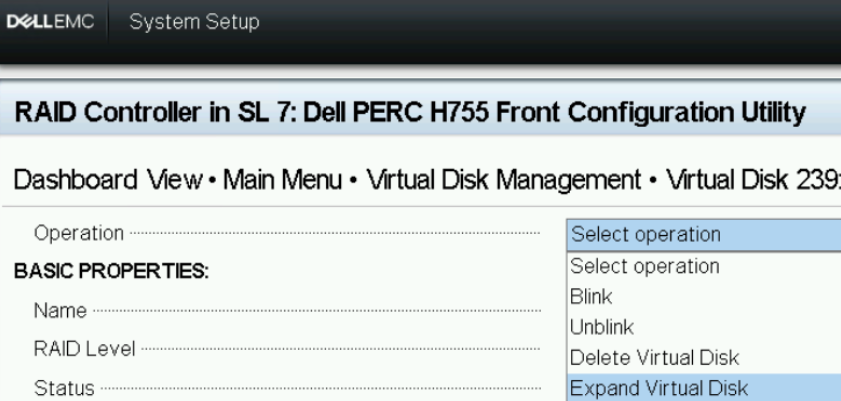

Utilitaire de configuration HII - Fonctionnement du disque virtuel
System Setup -> PERC Setup -> VD OperationFigure 1 :  Utilitaire de configuration HII - Opération

de disque virtuel L’option « Modifier la volumétrie » est disponible dans la liste déroulante iDRAC WebGUI-Storage>->« Virtual Disks » -> VD Actions.

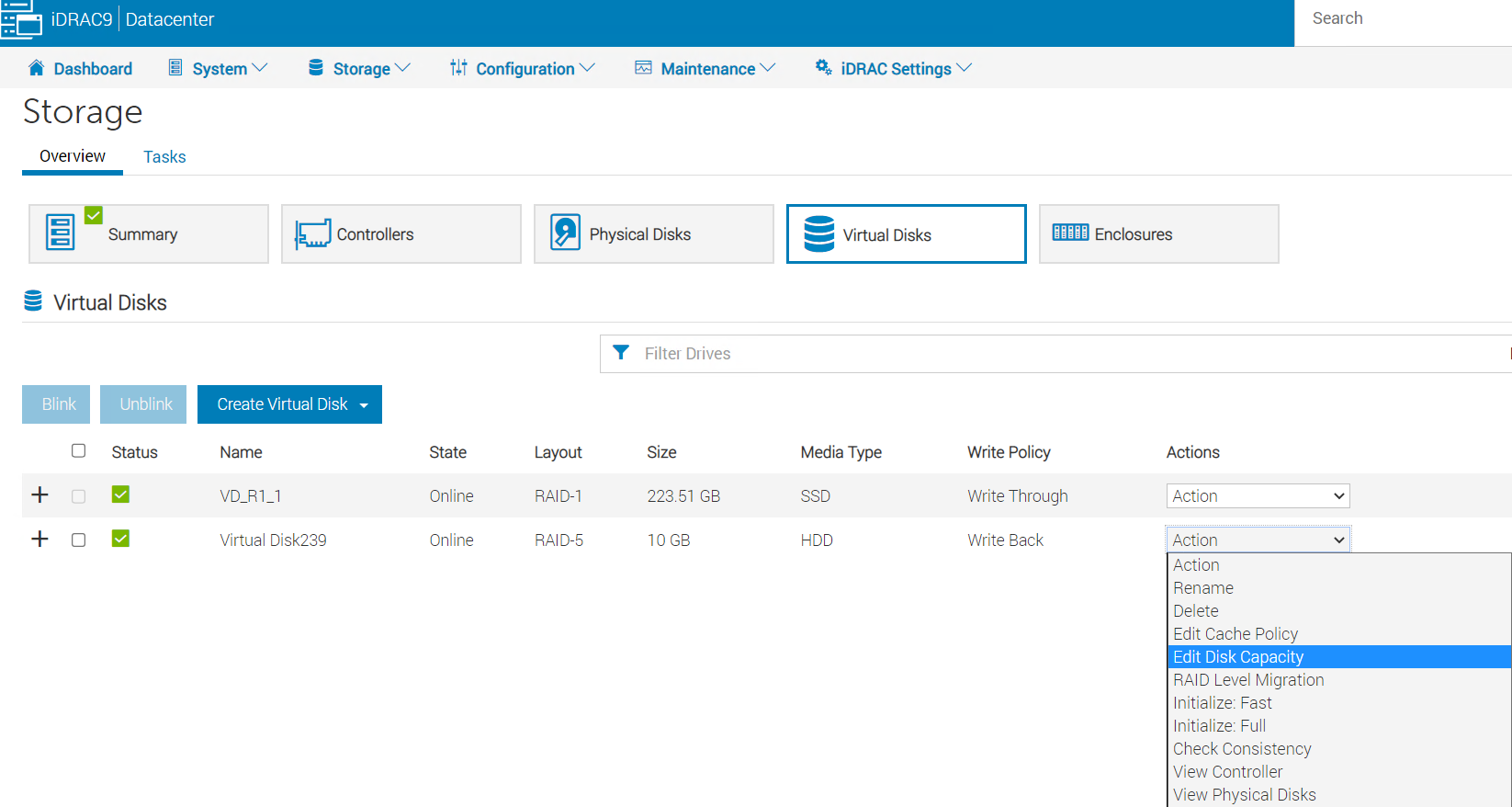

Interface graphique Web de l’iDRAC -> Stockage -> Disque virtuel
Figure 2 : iDRAC WebGUI-Storage-Virtual>> Disk

Après avoir sélectionné « Edit Disk Capacity », « Available Space » affiche 0,00 Go.

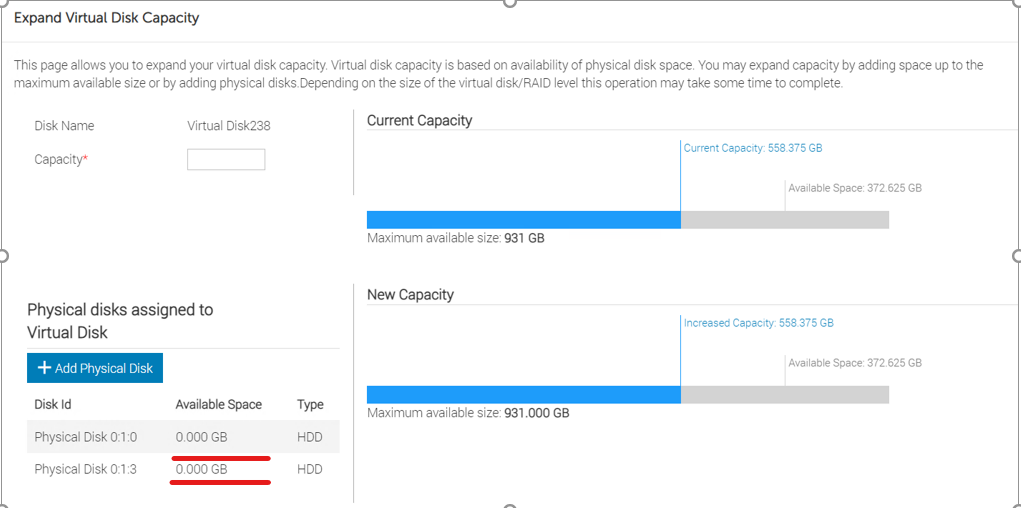

Page Expand Virtual Disk Capacity de l’interface Web> de l’iDRAC
Figure 3 : page « Expand Virtual Disk Capacity » de l’interface graphique> Web de l’iDRAC.

L’opération échoue lorsque vous tentez d’étendre la capacité du disque virtuel en saisissant la taille maximale disponible dans le champ « Capacity ».

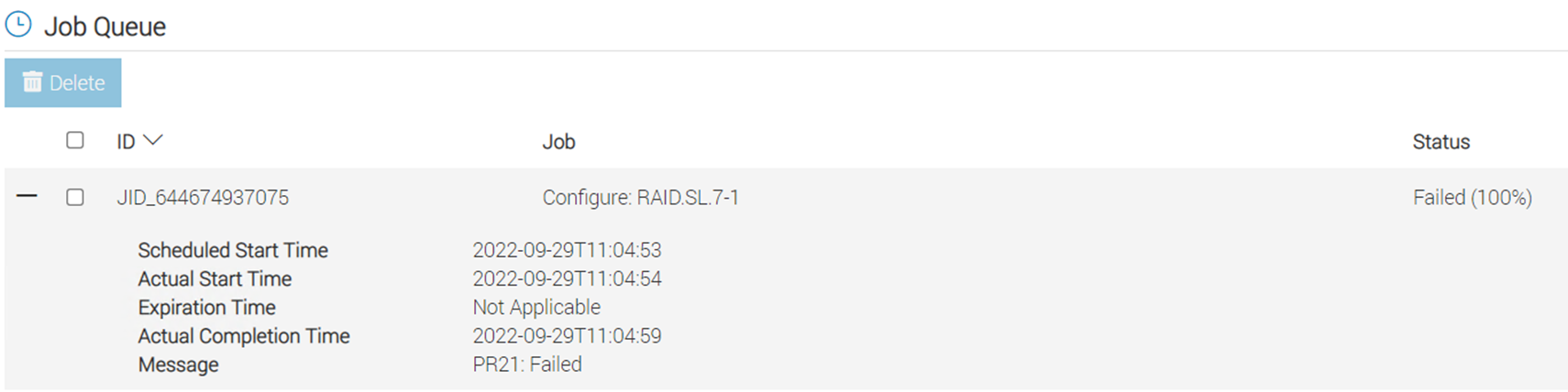

Message d’erreur de file d’attente des tâches
Graphique 4 : Message
d’erreur de file d’attente des tâches Si une baie existante dispose d’espace disponible, utilisez l’utilitaire PERCCLI pour l’étendre.
»
PERCCLI /cx/vx show expansion" affiche l’espace disponible sous NoArrExp.

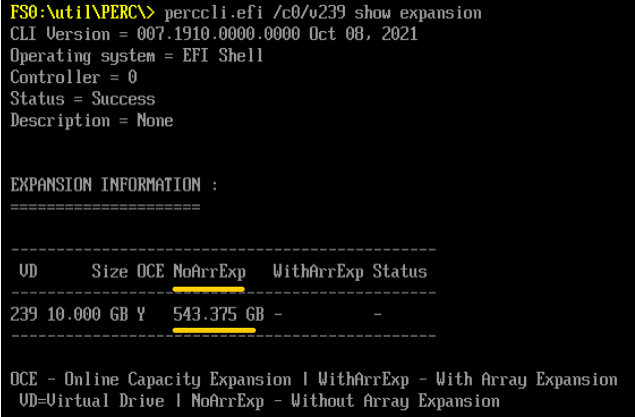

Sortie PERCCLI NoArrExp
Figure 5 : PERCCLI sortie NoArrExp

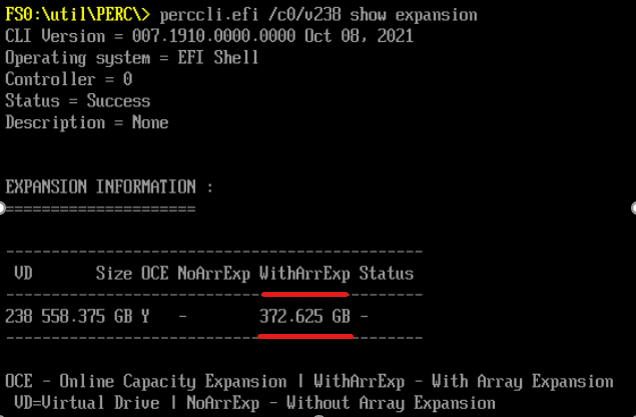

Toutefois, si les disques durs d’un groupe de disques ont été remplacés par des disques plus volumineux, l’espace disponible est indiqué sous WithArrExp dans la sortie de "PERCCLI /cx/vx show expansion.« FigureSortie PERCCLI WithArrExp

6 : PERCCLI sortie WithArrExp

Cause

L’utilitaire de configuration HII PERC et l’iDRAC ne prennent pas en charge l’extension de la capacité de la baie.

Resolution

Extension de la capacité de la baie à l’aide du PERCCLI utilité:


  • 1. Run "perccli /cx/vx show expansion" to determine the available expansion space.

2. Then run "perccli /cx/vx expand Size=<xx> expandarray" to perform the array expansion.

            The expand command will expand the virtual drive within the existing array if there is available space, or expand into additional capacity if the drives have been replaced with larger ones.
            The <xx> size value is specified in GB.
            If the "expandarray" option is specified, the full array capacity will be expanded.
            If this option is not specified, only the virtual drive capacity will be expanded rather than the full array.

Après avoir remplacé tous les membres de la baie par des disques plus volumineux, utilisez la PERCCLI pour étendre le disque virtuel existant à une taille supérieure à l’aide de la commande "expandarray" par.

Ce comportement est également documenté dans le Guide de l’utilisateur du contrôleur PERC11 dans la section « Fonctionnalités du contrôleur RAID PowerEdge 11 » -> « Reconfiguration des disques virtuels » :
https://www.dell.com/support/home/en-us/product-support/product/perc-h755/docs
