VxRail: Vsandrv: Solo X di X unità vSAN in uso su questo nodo

Summary: I dischi dell host non contribuiscono allo storage vSAN a causa di una configurazione errata effettuata sull'adattatore di storage PERC/HBA dei dischi vSAN.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

1 - Controller di storage mancante in "Host - Configure - Storage adapters"

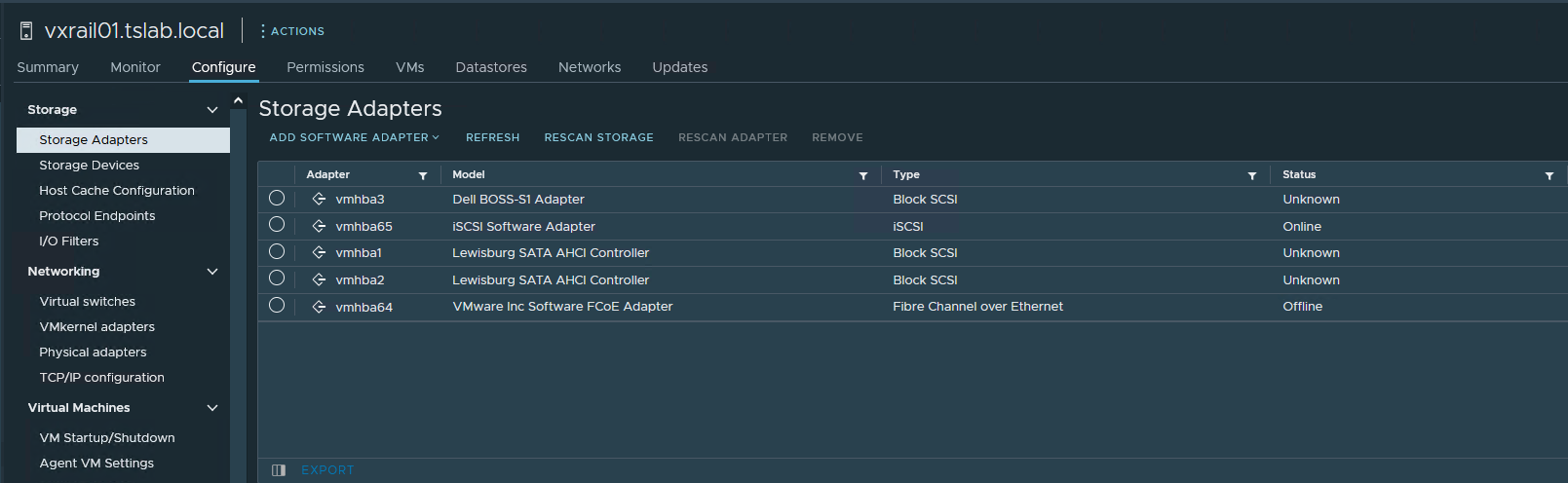

Schermata del controller di storage mancante

2 - Quando si passa a "Cluster - Configure - vSAN - Disk management" e "Disks in use" uno degli host mostra 0/0.
Schermata di 0/0 dischi in uso

3 - Accedere a "iDRAC - Storage - Controllers" e il controller è lì.
Il controllore viene visualizzato nell'iDRAC

4 - Anche in "iDRAC - Storage - Physical disks" sono presenti tutti i dischi.
Tutti i dischi vengono visualizzati in iDRAC

5 - Ti connetti all'host tramite SSH ed esegui "esxcli storage core adapter list" e vmhbaX (nel nostro caso è vmhab0) manca.

[root@vxrail01:~] esxcli storage core adapter list
HBA Name  Driver     Link State  UID                                     Capabilities         Description
--------  ---------  ----------  --------------------------------------  -------------------  -----------
vmhba1    vmw_ahci   link-n/a    sata.vmhba1                                                  (0000:00:11.5) Intel Corporation Lewisburg SATA AHCI Controller
vmhba2    vmw_ahci   link-n/a    sata.vmhba2                                                  (0000:00:17.0) Intel Corporation Lewisburg SATA AHCI Controller
vmhba3    vmw_ahci   link-n/a    sata.vmhba3                                                  (0000:3b:00.0) Marvell Technology Group Ltd. Dell BOSS-S1 Adapter
vmhba64   vmkfcoe    link-down   fcoe.1000000c2902a258:2000000c2902a258  Second Level Lun ID  VMware Inc Software FCoE Adapter
vmhba65   iscsi_vmk  online      iscsi.vmhba65                           Second Level Lun ID  iSCSI Software Adapter

6 - Quando si elencano i dispositivi PCI utilizzando "lspci | grep -i hba", il PERC/HBA

[root@vxrail01:~] lspci | grep -i hba
0000:00:11.5 SATA controller: Intel Corporation Lewisburg SATA AHCI Controller [vmhba1]
0000:00:17.0 SATA controller: Intel Corporation Lewisburg SATA AHCI Controller [vmhba2]
0000:18:00.0 RAID bus controller: Broadcom PERC H330 Mini [vmhba0]
0000:3b:00.0 SATA controller: Marvell Technology Group Ltd. Dell BOSS-S1 Adapter [vmhba3]

7 - Controllare le proprietà dell HBA eseguendo "lspci -p | grep -i vmhbaX".

[root@vxrail01:~] lspci -p | grep -i vmhba0
0000:18:00.0 1000:005f 1028:1f4b 255/   /     A P pciPassthru  vmhba0

In questo caso, come possiamo vedere, il vmhba0 è impostato su "pciPassthru", questo è il problema.

Cause

Ciò si verifica quando qualcuno abilita il passthrough PCI sull HBA responsabile dei dischi vSAN.

Resolution

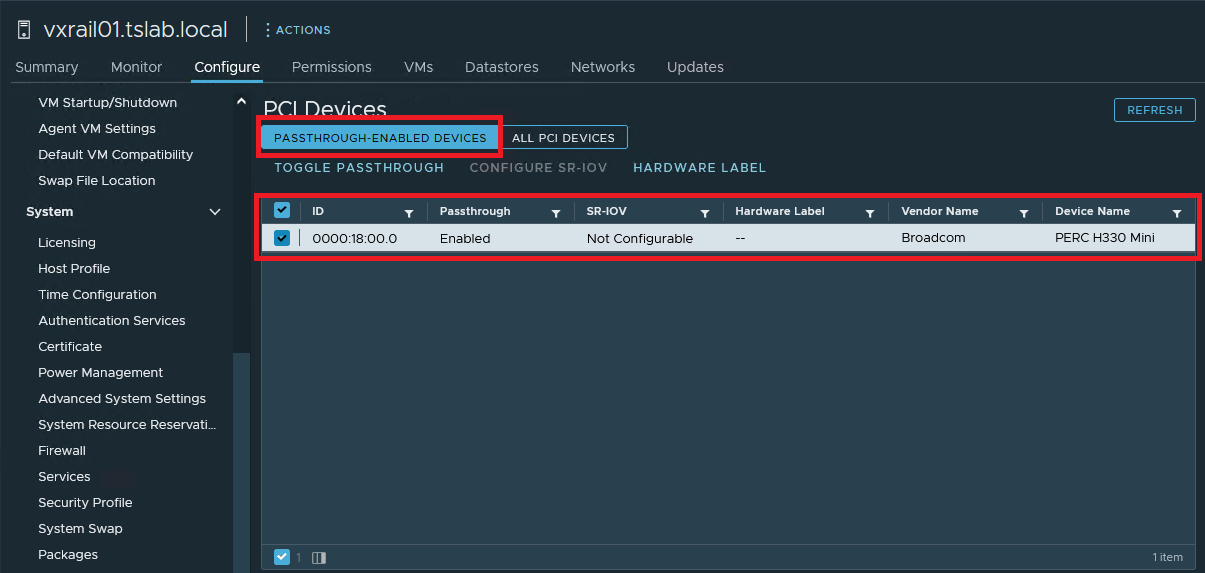

1 - Cliccare sull host in cui l'HBA non viene visualizzato. Passare a "Configure - Hardware - PCI Devices"; nella scheda "PASSTHROUGH-ENABLED DEVICES" viene visualizzato l'HBA che presenta problemi. Selezionalo e clicca su "TOGGLE PASSTHROUGH"

Attiva/disattiva passthrough

Affected Products

VxRail Software
Article Properties
Article Number: 000212003
Article Type: Solution
Last Modified: 21 Aug 2025
Version:  3
