Latitude 5430 Rugged, Latitude 7330 Rugged Extreme, Dell Pro Rugged 13 13250 및 14 14250 U-blox GPS 구성 가이드

유블럭스 GPS 설정

GPS 애플리케이션에 특정 포트 번호가 필요하지 않은 경우 Windows에서 자동으로 할당하는 모든 포트 번호와 함께 작동하며 기본 전송 속도 38400에서 작동합니다.

1. 장치 관리자의 "Sensors"에서 "Power Management"가 선택되어 있지 않은지 확인합니다.

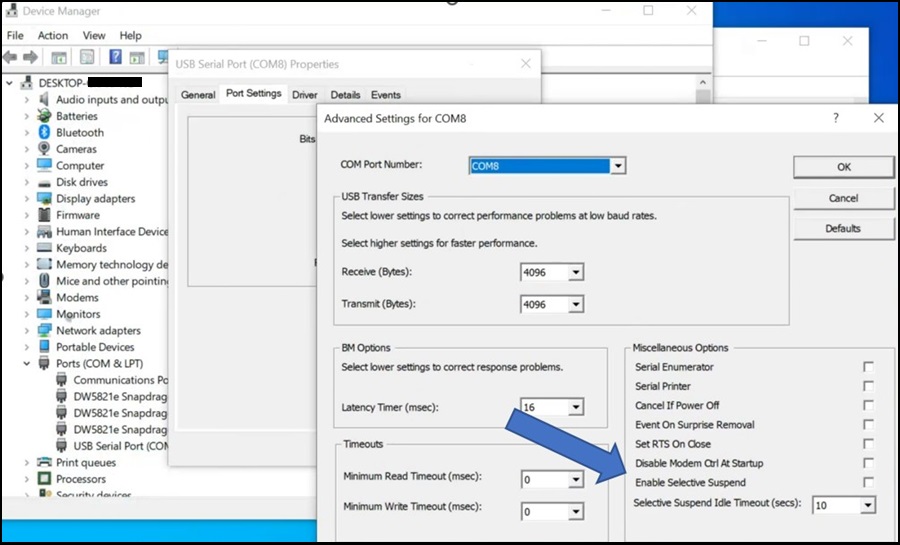

2. 장치 관리자의 "포트"에서 "USB 직렬 포트(COM X)"에 대한 속성을 연 다음 포트 설정, 고급으로 이동하여 "선택적 일시 중단 사용" 상자의 선택을 취소합니다.
   참고: COM X는 자리 표시자이며 어떤 장치가 먼저 설치되는지에 따라 COM 포트 번호가 다를 수 있습니다.

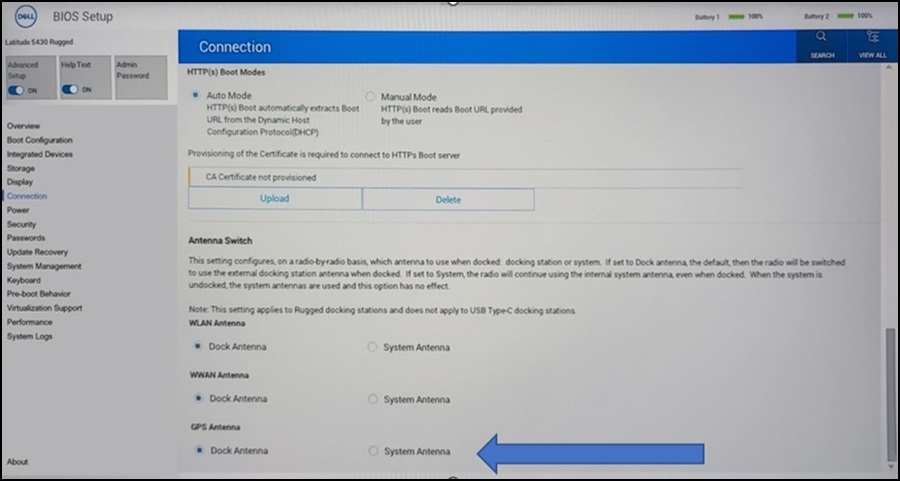

차량 장착형 도크를 사용하는 경우 외부 도크 안테나를 사용 중인지 확인합니다. 노트북 안테나만 사용하는 경우 BIOS의 "연결" 탭에 있는 GPS 안테나 설정을 "도크 안테나"에서 "시스템 안테나"로 조정해야 합니다. 외부 도크 안테나를 사용하는 경우 설정을 변경하지 않고 그대로 둘 수 있습니다.

GPS는 Baud Rate 38400에서 정상적으로 작동해야 하며 장치 관리자에서 Windows가 할당한 포트 번호를 사용합니다.

GPS 애플리케이션에 특정 포트 번호가 필요하고 전송 속도 9600이 필요한 경우.

1. Dell 지원 웹사이트에서 제공하는 최신 Ublox GNSS 통신 드라이버를 설치합니다.
2. Dell 지원 웹 사이트에서 사용할 수 있는 최신 FTDI USB 직렬 포트 드라이버를 설치합니다.
3. 장치 관리자에서 포트를 GPS 응용프로그램에 필요한 포트 번호로 변경합니다.
4. GPS가 COM 포트를 사용하여 NMEA 데이터를 수신할 수 있는지 확인합니다.

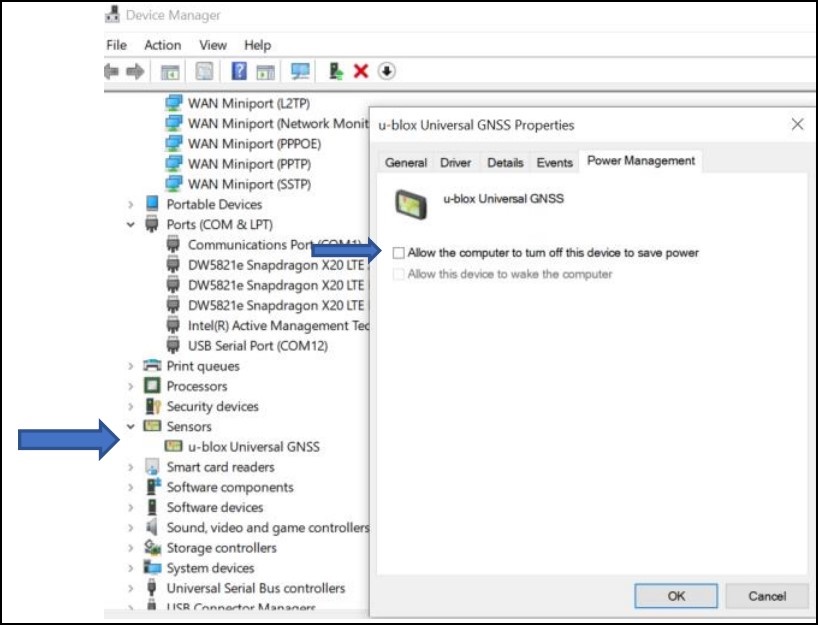

5. 디바이스 관리자에서 유블럭스 범용 GNSS를 선택합니다. "Power Management Tab"에서 "전원을 절약하기 위해 컴퓨터가 이 디바이스를 끌 수 있음"이 선택 취소되어 있는지 확인합니다.

6. Dell 지원 웹사이트에서 사용할 수 있는 u-blox Baud Rate Modification Tool을 다운로드합니다.
7. U-Center가 백그라운드에서 실행되고 있지 않은 지 확인합니다.

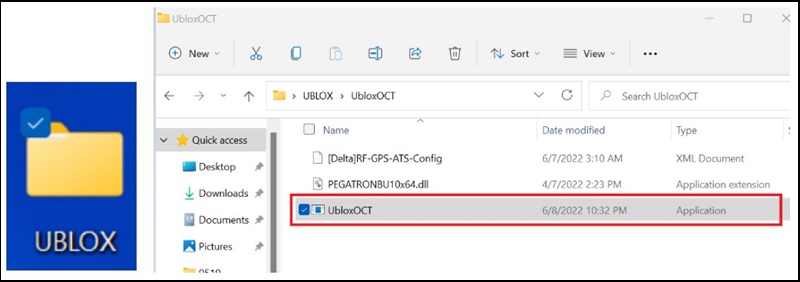

8. UBLOX 폴더에서 u-blox Baud Rate Modification Tool인 "ubloxOCT"를 선택합니다.

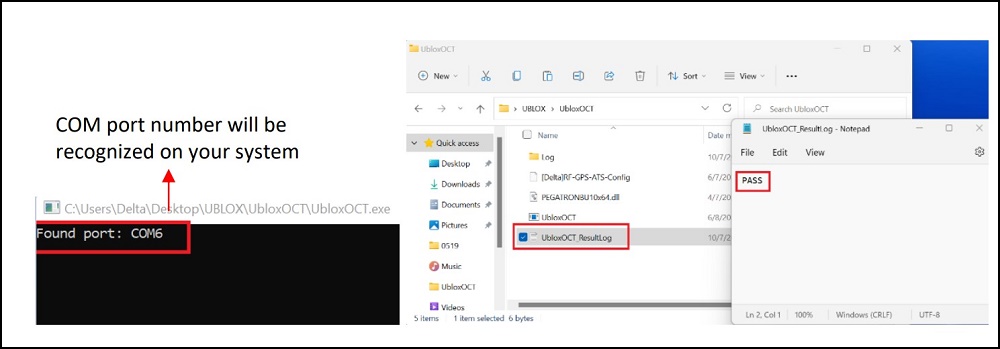

9. "ubloxOCT" 도구는 COM 포트를 찾고 Buad 속도를 설정합니다. COM 포트를 찾았다는 창이 나타납니다. 또한 UBLOXOCT 폴더에 있는 ubloxOCT_ResultLog 검토하여 확인할 수 있습니다. PASS는 Baud Rate가 9600bps로 변경되었고 GPRMC, GPVTG, GPGGA, GPGSA, GPGLL, GPGSV 및 GLGSV의 7개 NMEA 메시지가 활성화되었음을 나타냅니다.
