Konfigurace Dell Networking SONiC sFlow

Index

Co je to sFlow

SFlow poskytuje metodu vzorkování na základě toku pro monitorování síťového provozu. Pomocí nástroje sFlow můžete sledovat zabezpečení sítě ve velkých podnikových datových centrech, sledovat provoz pro různé nájemce v logické síti a na zadaných rozhraních a pro operace QoS (Quality of Service).

Monitorovací systém sFlow se skládá z

1. Agent sFlow se nachází kdekoli v rámci cesty paketu. Agent kombinuje ukázky toku a čítače rozhraní do sFlow datagrams a v pravidelných intervalech je předá do kolektoru sFlow. Datagramy sestávají z informací o hlavičce paketů, vstupních a výstupních rozhraních, parametrech vzorkování a čítačích rozhraní. Řadiče ASIC zpracovávají vzorkování paketů.
2. Kolektor sFlow analyzuje datagramy, které jsou přijímány z různých zařízení, a vytváří přehled toků provozu na celé síti.


SFlow používá dva typy vzorkování:

1. Statistické vzorkování toků přepnutých nebo směrovaných paketů na základě paketů.
2. Vzorkování čítačů rozhraní na základě času.

Výchozí hodnoty sFlow

Výchozí hodnoty

Výchozí vzorkovací frekvence sFlow pro různé rychlosti připojení

*Nedoporučujeme měnit četnost vzorkování.

Konfigurace sFlow

Globální konfigurace sFlow na přepínači. Ve výchozím nastavení je agent sFlow zakázán. Aby bylo možné znovu konfigurovat výchozí nastavení, musíte globálně povolit sFlow vzorový provoz na všech datových rozhraních.

Globální povolení sFlow
To umožňuje sFlow na všech příchozích a odchozích rozhraních přepínače.

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# sflow enable

Zakázání funkce sFlow v rozhraní

Disable sFlow in single interfaces
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# interface Eth
DELLSONiC(config-if-Eth1/1)# no sflow enable

Disable sFlow in range of interfaces
DELLSONiC(config)# interface range Eth
DELLSONiC(config-if-range-eth**)# no sflow enable

Povolení sFlow v řadě rozhraní

Enable sFlow in single interfaces
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# interface Eth
DELLSONiC(config-if-EthX/X)# sflow enable

Enable sFlow in range of interfaces
DELLSONiC(config)# interface range Eth
DELLSONiC(config-if-range-eth**)# sflow enable

Konfigurace kolektoru
sFlowNakonfigurujte cílové číslo portu kolektoru pro datový provoz sFlow (0 až 65535; výchozí hodnota 6343).
Specifikuje VRF, ve kterém kolektor sFlow funguje: Správa (mgmt) nebo výchozí nastavení. Výchozí VRF na kolektoru se ve výchozím nastavení používá. V různých souborech VRFs můžete nakonfigurovat stejnou IP adresu kolektoru, případně číslo portu.

Configure sflow collector
DELLSONiC# configure
DELLSONiC(config)# sflow collector {ip-address | ipv6-address} [collector-port-number] [vrf vrf-name]}

Remove sflow collector
DELLSONiC(config)# no sflow collector {ip-address | ipv6-address} [collector-port-number] [vrf vrf-name]}

Konfigurace intervalu dotazování sFlow (volitelné)
Konfigurace intervalu dotazování bez podplácení sFlow a zachování výchozí rychlosti vzorkování.
Interval dotazování je doba (v sekundách), kdy se shromažďují ukázky provozu nebo čítače (5 až 300; výchozí hodnota 20). Zadáním hodnoty 0 zakážete dotazování provozu sFlow.

Configure sFlow polling-interval
admin@DELLSONiC:~$ sonic-cli

DELLSONiC# configure

DELLSONiC(config)# sflow polling-interval



Restore sFlow polling-interval to default 20 Seconds

DELLSONiC(config)#no sflow polling-interval

Konfigurace rozhraní
agenta sFlowPřepínač Dell SONiC používá IP adresu nakonfigurovanou v rozhraní agenta sFlow a adresu agenta. Tato adresa agenta pomáhá kolektoru jedinečně identifikovat zdroj paketů, které obdrží. Jako rozhraní agenta můžeme jako rozhraní agenta zvolit rozhraní Ethernet, Vlan, Loopback nebo Management. Ve výchozím nastavení používá funkce sFlow IP adresu rozhraní pro správu.

admin@DELLSONiC:~$ sonic-cli

DELLSONiC# configure

DELLSONiC(config)# sflow agent-id


Restore sFlow agent interface to the default

DELLSONiC(config)# no sflow agent-id

Zvažte například, že zařízení Eth 1/1 má IP adresu 10.0.0.1 a nakonfigurovali jsme id agenta sFlow Eth 1/1. V takovém případě je adresa agenta 10.0.0.1.
Kliknutím sem zobrazíte vzorový záznam paketů
.Pokud Eth 1/1 nemá IP adresu. Používá IP adresu rozhraní pro správu.

Konfigurace vzorkovací frekvence sFlow (volitelné – nedoporučuje se měnit)
Rychlost vzorkování shromažďuje jeden paket v určeném počtu paketů (256 až 8388608).
Výchozí nastavení detekuje nový tok šířky pásma linky 10 % za méně než jednu sekundu a závisí na rychlosti rozhraní. Řiďte se výchozí vzorkovací rychlostí sFlow pro různé rychlosti připojení.

Configure sFlow sampling rate

admin@DELLSONiC:~$ sonic-cli

DELLSONiC# configure

DELLSONiC(config)# interface Eth

DELLSONiC(config-if-EthX/X)# sflow sampling-rate



Restore sFlow sampling rate

admin@DELLSONiC:~$ sonic-cli

DELLSONiC# configure

DELLSONiC(config)# interface Eth

DELLSONiC(config-if-EthX/X)#no sflow sampling-rate

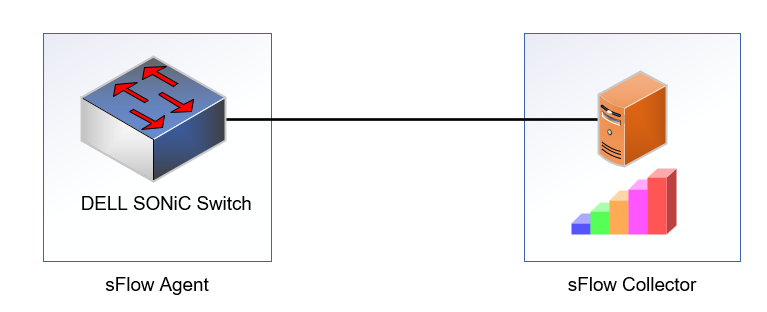

Příklad konfigurace

V tomto příkladu má kolektor sFlow IP adresu 10.0.0.100 s těmito kroky konfigurace:

admin@DELLSONiC:~$ sonic-cli

DELLSONiC# configure

DELLSONiC(config)# sflow enable

DELLSONiC(config)# sflow collector 10.0.0.100

DELLSONiC(config)# sflow agent-id Eth 1/1

DELLSONiC(config)# end

Ve výchozím nastavení jsou všechna rozhraní sFlow aktivovaná při sflow enable spuštění. Umožňuje vyloučit z toho Eth 1/2.

admin@DELLSONiC:~$ sonic-cli

DELLSONiC# configure

DELLSONiC(config)# interface Eth 1/2

DELLSONiC(config-if-Eth1/2)# no sflow enable

Ověření

Pomocí příkazů show můžete zobrazit konfiguraci sFlow a čítače.

Zobrazit konfiguraci
global sFlowPoužijte příkaz show sflow.

DELLSONiC# show sflow

---------------------------------------------------------

Global sFlow Information

---------------------------------------------------------

        admin state:            up

        polling-interval:       44

        agent-id:               Eth1/1

        configured collectors:  1

             10.0.0.100          6343        default

Zobrazení stavu rozhraní sFlow (mimo)
Použijte příkaz show sflow interface.

DELLSONiC# show sflow interface

-----------------------------------------------------------

sFlow interface configurations

   Interface            Admin State             Sampling Rate

   Eth1/1                up                     25000

   Eth1/2                down                   25000

   Eth1/3                up                     25000

   Eth1/4                up                     25000

   Eth1/5                up                     10000

   Eth1/6                up                     10000

   Eth1/7                up                     10000

   Eth1/8                up                     10000

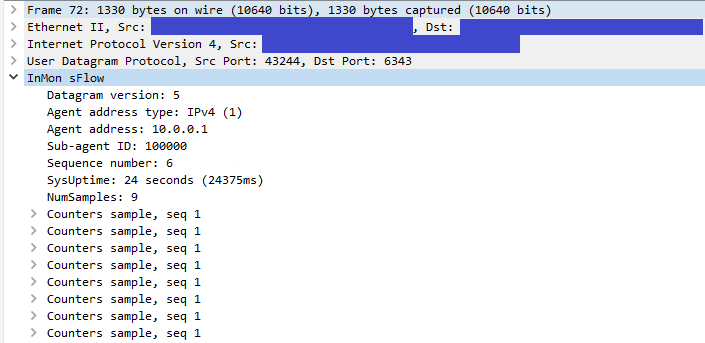

Vzorový paket
sFlowUpozorňujeme, že adresa agenta je 10.0.0.1, což je IP adresa Eth 1/1 (ID agenta).
