Vad är sFlow?

sFlow ger en flödesbaserad samplingsmetod för övervakning av nätverkstrafik. Använd sFlow för att övervaka nätverkssäkerheten i stora företagsdatacenter, övervaka trafik för olika klientorganisationer i ett logiskt nätverk och i angivna gränssnitt och för QoS-åtgärder (Quality of Service).

sFlow-övervakningssystem består av

1. sFlow-agenten finns var som helst inom paketets sökväg. Agenten kombinerar flödesexempel och gränssnittsräknare i sFlow-datagram och vidarebefordrar dem till sFlow-insamlingsverktyget regelbundet. Datagrammen består av information om, men inte begränsat till, paketrubriken, ingångs- och utgångsgränssnitten, samplingsparametrarna och gränssnittsräknaren. ASIC:er hanterar paketsampling.
2. sFlow-insamlingen analyserar de datagram som tas emot från olika enheter och ger en nätverksövergripande översikt över trafikflöden.


sFlow använder två typer av sampling:

1. Statistisk paketbaserad sampling av växlade eller rutade paketflöden.
2. Tidsbaserad sampling av gränssnittsräknare.

sFlow-standardvärden

Standardvärden

sFlow-standardsamplingshastigheter för olika länkhastigheter

* Vi rekommenderar att du inte ändrar samplingsfrekvensen.

Konfigurera sFlow

Konfigurera sFlow globalt på en switch. Som standard är sFlow-agenten inaktiverad. Du måste aktivera sFlow globalt för att exempel på trafik i alla datagränssnitt innan du kan konfigurera om standardinställningarna.

Aktivera sFlow globalt
Detta aktiverar sFlow på alla inkommande och utgående gränssnitt i switchen.

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# sflow enable

Avaktivera sFlow i gränssnittet

Disable sFlow in single interfaces
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# interface Eth
DELLSONiC(config-if-Eth1/1)# no sflow enable

Disable sFlow in range of interfaces
DELLSONiC(config)# interface range Eth
DELLSONiC(config-if-range-eth**)# no sflow enable

Aktivera sFlow i ett antal gränssnitt

Enable sFlow in single interfaces
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# interface Eth
DELLSONiC(config-if-EthX/X)# sflow enable

Enable sFlow in range of interfaces
DELLSONiC(config)# interface range Eth
DELLSONiC(config-if-range-eth**)# sflow enable

Konfigurera en sFlow-insamlare
Konfigurera målinsamlingsportnumret för sFlow-datatrafik (0 till 65535; standard 6343).
Ange den VRF som sFlow-insamlingsenheten använder: hantering (mgmt) eller standard. Standard VRF på insamlaren används som standard. Du kan konfigurera samma insamlar-IP-adress och/eller portnummer i olika VRF:er.

Configure sflow collector
DELLSONiC# configure
DELLSONiC(config)# sflow collector {ip-address | ipv6-address} [collector-port-number] [vrf vrf-name]}

Remove sflow collector
DELLSONiC(config)# no sflow collector {ip-address | ipv6-address} [collector-port-number] [vrf vrf-name]}

Konfigurera sFlow polling-interval (valfritt)
Konfigurera ett nondefault sFlow-avsökningsintervall och behåll standardsamplingshastigheten.
Avsökningsintervallet är den tid (i sekunder) när trafikexempel eller räknare samlas in (5 till 300, standard 20). Ange 0 för att inaktivera avsökning av sFlow-trafik.

Configure sFlow polling-interval
admin@DELLSONiC:~$ sonic-cli

DELLSONiC# configure

DELLSONiC(config)# sflow polling-interval



Restore sFlow polling-interval to default 20 Seconds

DELLSONiC(config)#no sflow polling-interval

Konfigurera ett sFlow-agentgränssnitt
Dell SONiC-switchen använder den IP-adress som konfigurerats i sFlow-agentgränssnittet till en agentadress. Den här agentadressen hjälper insamlaren att unikt identifiera källan till paketen den tar emot. Vi har möjlighet att välja Ethernet, Vlan, Loopback eller hanteringsgränssnitt som agentgränssnitt. Som standard använder sFlow hanteringsgränssnittets IP-adress.

admin@DELLSONiC:~$ sonic-cli

DELLSONiC# configure

DELLSONiC(config)# sflow agent-id


Restore sFlow agent interface to the default

DELLSONiC(config)# no sflow agent-id

Tänk dig till exempel att Eth 1/1 har IP-adressen 10.0.0.1 och att vi har konfigurerat sFlow agent-id Eth 1/1. I det här fallet är agentadressen 10.0.0.1.
Klicka här om du vill visa ett exempel på paketinsamling
Om Eth 1/1 inte har en IP-adress. Den använder hanteringsgränssnittets IP-adress.

Konfigurera sFlow-samplingshastighet (valfritt – rekommenderas inte för ändring)
Samplingsfrekvensen samlar in ett paket i det angivna antalet paket (256 till 8388608).
Standardvärdet detekterar ett nytt flöde på 10 % av länkbandbredden på mindre än en sekund och beror på gränssnittshastigheten. Se sFlow-standardsamplingshastigheter för olika länkhastigheter

Configure sFlow sampling rate

admin@DELLSONiC:~$ sonic-cli

DELLSONiC# configure

DELLSONiC(config)# interface Eth

DELLSONiC(config-if-EthX/X)# sflow sampling-rate



Restore sFlow sampling rate

admin@DELLSONiC:~$ sonic-cli

DELLSONiC# configure

DELLSONiC(config)# interface Eth

DELLSONiC(config-if-EthX/X)#no sflow sampling-rate

Konfigurationsexempel

I det här exemplet har en sFlow-insamlare IP-adress 10.0.0.100 med följande konfigurationssteg:

admin@DELLSONiC:~$ sonic-cli

DELLSONiC# configure

DELLSONiC(config)# sflow enable

DELLSONiC(config)# sflow collector 10.0.0.100

DELLSONiC(config)# sflow agent-id Eth 1/1

DELLSONiC(config)# end

Som standard aktiveras sFlow i alla gränssnitt när sflow enable det körs. Låt oss utesluta Eth 1/2 från detta.

admin@DELLSONiC:~$ sonic-cli

DELLSONiC# configure

DELLSONiC(config)# interface Eth 1/2

DELLSONiC(config-if-Eth1/2)# no sflow enable

Verifiera

Använd show-kommandona för att visa sFlow-konfiguration och räknare.

Visa global sFlow-konfiguration
Använd kommandot show sflow.

DELLSONiC# show sflow

---------------------------------------------------------

Global sFlow Information

---------------------------------------------------------

        admin state:            up

        polling-interval:       44

        agent-id:               Eth1/1

        configured collectors:  1

             10.0.0.100          6343        default

Visa sFlow-gränssnittsstatus (ut)
Använd kommandot show sflow interface.

DELLSONiC# show sflow interface

-----------------------------------------------------------

sFlow interface configurations

   Interface            Admin State             Sampling Rate

   Eth1/1                up                     25000

   Eth1/2                down                   25000

   Eth1/3                up                     25000

   Eth1/4                up                     25000

   Eth1/5                up                     10000

   Eth1/6                up                     10000

   Eth1/7                up                     10000

   Eth1/8                up                     10000

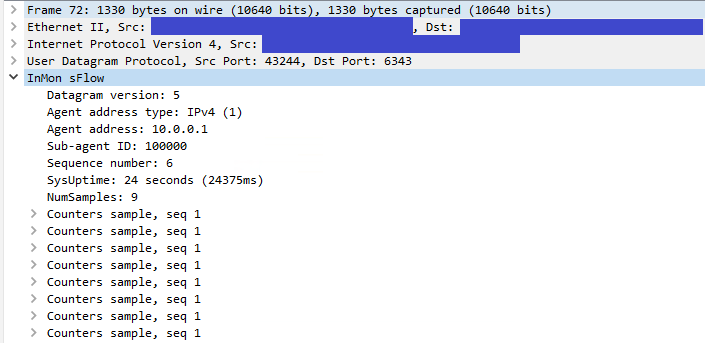

Exempel på sFlow-paket
Observera att agentadressen är 10.0.0.1, vilket är IP-adressen för Eth 1/1 (agent-ID).
