PowerEdge: HBA355e – PCIe-Steckplatzauswahl

HBA355e oder HBA465e können in einem separaten Karton zusammen mit dem Dell PowerEdge-Server geliefert werden. HBA465e oder HBA355e werden mit der mit der PCI-Klammer verbundenen Low-Profile-Karte ausgeliefert. Je nach verfügbaren PCIe-Steckplätzen im Hostserver kann es erforderlich sein, die Halterung mit flachem Profil abzuschrauben und die Halterung mit voller Bauhöhe anzubringen. Weitere Informationen finden Sie im Benutzerhandbuch für Dell Hostbusadapter HBA 355 und 350 Serie.

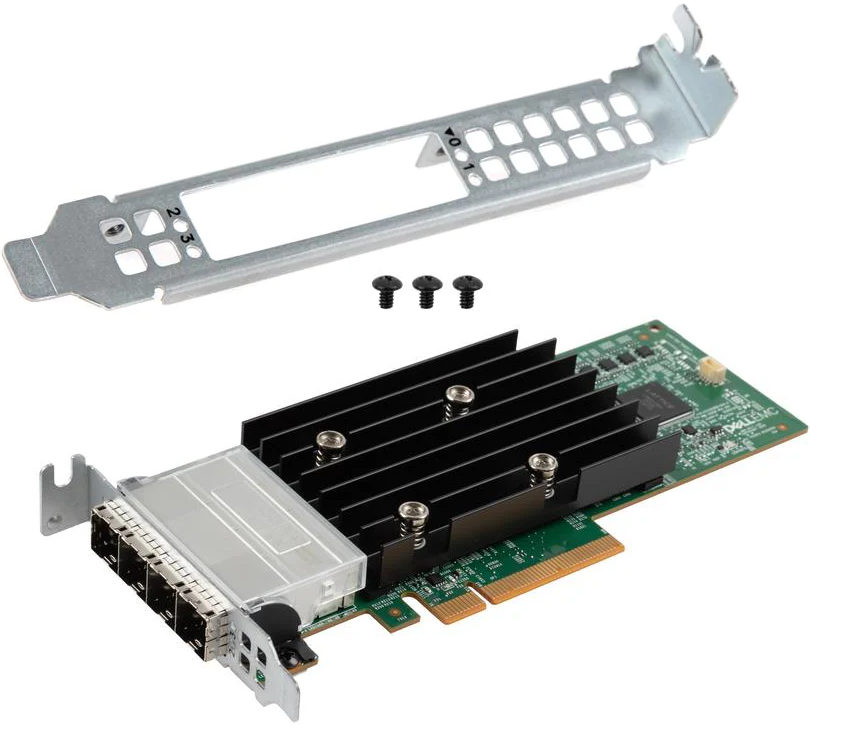

Abbildung 1: HBA355e-Konfiguration mit flachem Profil mit einer Halterung mit voller Bauhöhe und drei Schrauben

In welchen PCI-e-Steckplatz muss der HBA355e oder HBA465e eingesetzt werden?

Wählen Sie einen PCI-e-Steckplatz aus, der das Einsetzen des SFF-8844-SAS-Anschlusses nicht behindert. Andernfalls ist es möglicherweise nicht möglich, dass die Verbindung auf dem angeschlossenen Gerät trainiert wird und eine SAS-Verbindung bildet.

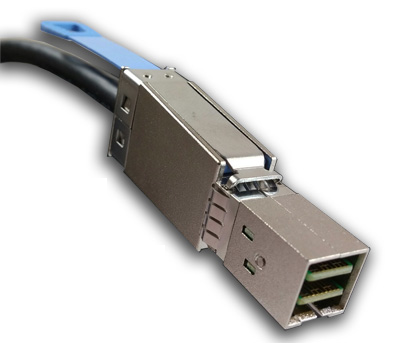

Abbildung 2: SFF-8844 SAS-Kabelanschluss

Dell PowerEdge-Administratoren können das Modell-Server-Installations -und Service-Handbuch im Abschnitt "Richtlinien für die Installation von Erweiterungskarten" nachschlagen. Gehen Sie zu Dell.com/support, wählen Sie Ihr PowerEdge-Servermodell aus oder geben Sie die PowerEdge-Service-Tag-Nummer ein. Die Produkthandbücher finden Sie auf der Registerkarte Dokumentation .


Abbildung 3: Beispiel für eine PowerEdge-Riser-Konfiguration unter "Produktspezifikationen anzeigen"

Der HBA355 ist nicht im Abschnitt zu den Erweiterungskarten für mein PowerEdge-Modell aufgeführt.
Verwechseln Sie den externen HBA355e-SAS-HBA-Adapter nicht mit dem HBA355i-Modell. Wenn HBA355 nicht aufgeführt ist, verwenden Sie FOXCONN (externer Adapter) oder externen PERC-HBA als Analogon für die HBA355e-Karte. Wenn die von Ihnen benötigten Informationen nicht verfügbar sind, wenden Sie sich an den technischen Support von Dell PowerEdge.

Sie erhalten keine SAS-Verbindung mit dem angeschlossenen Gerät? Versuchen Sie Folgendes:

1. Stellen Sie sicher, dass der SFF-8844 SAS-Kabelstecker korrekt eingesetzt ist und einrastet. Ziehen Sie vorsichtig an einem der Enden der SAS-Kabelverbindung. Wenn die Verbindung herauskommt, wurde entweder der Stecker umgedreht oder der Stecker nicht korrekt eingesetzt oder der Stecker ist blockiert.


2. Stellen Sie sicher, dass die Geräte an beiden Enden des SAS-Kabels eingeschaltet und online sind. Das PowerEdge-Hostbetriebssystem muss einen Gerätetreiber für den HBA355e-SAS-Adapter laden. Verwenden Sie die Dienstprogramme des Hostbetriebssystems, um zu überprüfen, ob das Hostbetriebssystem den HBA355e erkennt. Die neuesten HBA355e-Gerätetreiber und HBA355e-Firmware finden Sie auf der Dell.com/support für Ihren PowerEdge-Server auf der Registerkarte Treiber und Downloads , indem Sie die Kategorie SAS Nicht-RAID auswählen.

• Die Multipath-Unterstützung des Hostbetriebssystems muss installiert sein, um Pfad-Failover oder Lastenausgleich zum angeschlossenen Gerät zu unterstützen. Siehe Benutzerhandbuch für Dell Hostbusadapter HBA 355 und 350 SerieMultipath-Unterstützung auf Dell HBA355e-Adaptern


• SAS-verbundene PowerVault Arrays der ME5-Serie erfordern möglicherweise die Verwendung verschiedener Ports auf dem HBA355e. Weitere Informationen finden Sie unter PowerVault ME5-Serie-Bericht "Hostport degraded, wenn er mit einem Dell HBA355e SAS-Controller verbunden ist"

Weitere Informationen finden Sie in diesem Video:
