PowerEdge: selección de la ranura PCI-e HBA355e

El HBA355e o HBA465e se puede suministrar en una caja separada junto con el servidor Dell PowerEdge. El HBA465e o HBA355e se envía configurado con la tarjeta conectada al soporte PCI de perfil bajo. Según las ranuras PCI-e disponibles en el servidor host, es posible que sea necesario desatornillar el soporte de perfil bajo y conectar el soporte de altura completa. Puede encontrar más detalles en la Guía del usuario del adaptador de bus de host de Dell para HBA series 355 y 350.

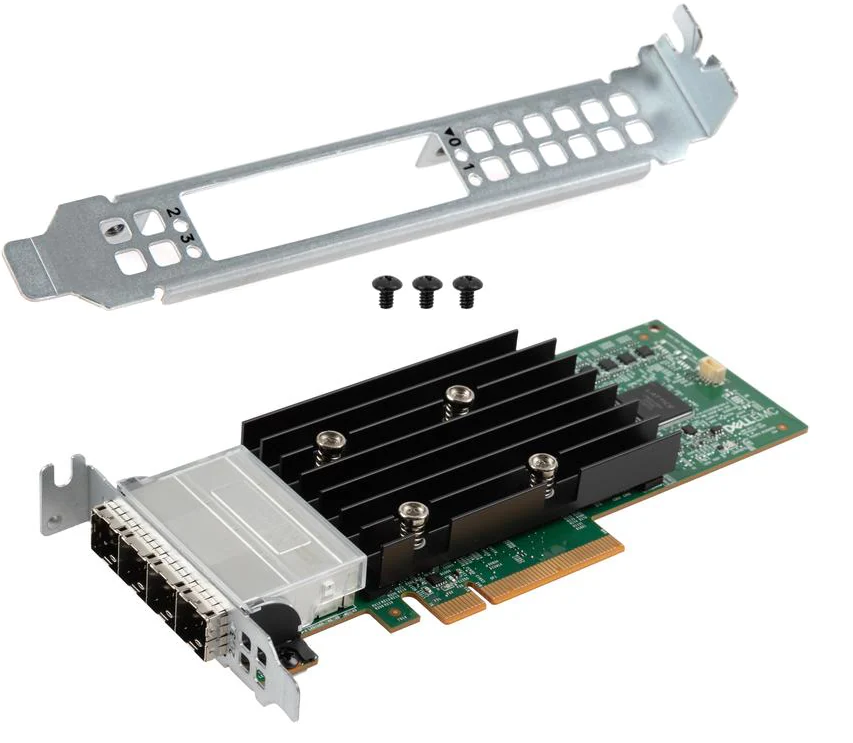

Figura 1: Configuración de perfil bajo HBA355e que muestra un soporte de altura completa con tres tornillos

¿En qué ranura PCI-e se debe insertar el HBA355e o HBA465e?

Seleccione una ranura PCI-e que no obstruya la inserción del conector de SAS SFF-8844. De lo contrario, es posible que no sea posible que la conexión se entrene en el dispositivo conectado y forme un enlace de SAS.

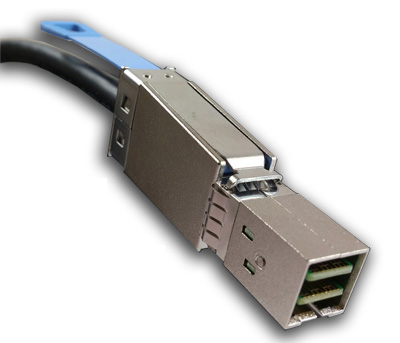

Figura 2: Conector del cable SAS SFF-8844

Los administradores de Dell PowerEdge pueden consultar el manual de instalación y servicio del servidor modelo en la sección "Pautas para la instalación de tarjetas de expansión". Vaya a Dell.com/support, seleccione el modelo de servidor PowerEdge o ingrese la etiqueta de servicio de PowerEdge. Los manuales del producto se pueden encontrar en la pestaña Documentación .

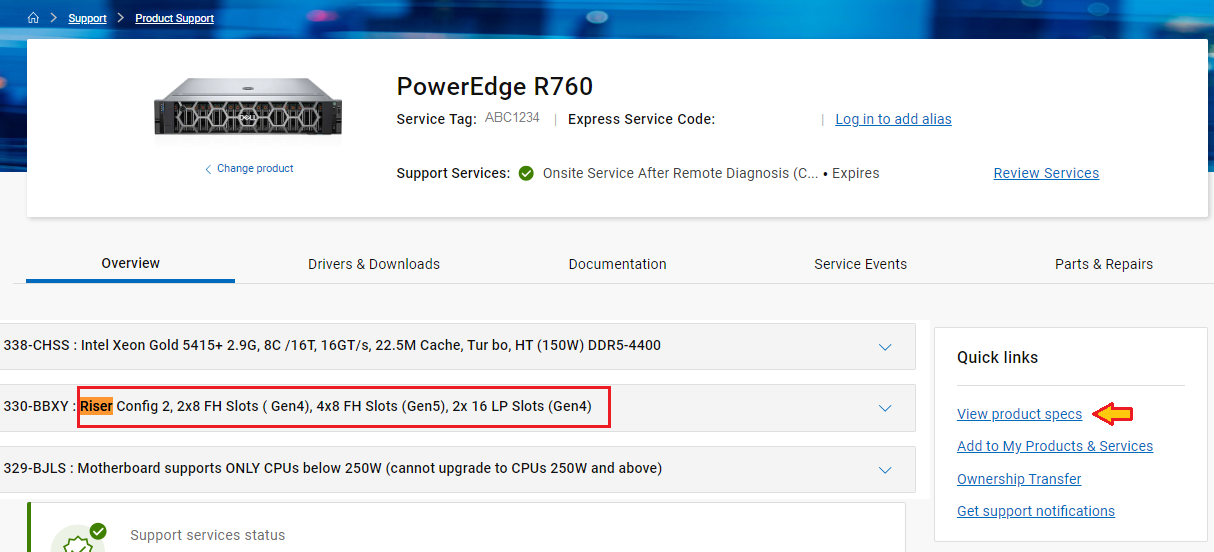

Figura 3: Ejemplo de configuración de tarjeta elevadora PowerEdge en Ver especificaciones del producto

El HBA355 no aparece en la sección de tarjetas de expansión de mi modelo PowerEdge.
No confunda el adaptador HBA SAS externo HBA355e con el modelo HBA355i. Si el HBA355 no aparece en la lista, utilice FOXCONN (adaptador externo) o HBA externo PERC como análogo para la tarjeta HBA355e. Si la información que necesita no está disponible, comuníquese con el soporte técnico de Dell PowerEdge.

¿No obtiene un enlace SAS con el dispositivo conectado? Pruebe lo siguiente:

1. Asegúrese de que el conector del cable SAS SFF-8844 esté insertado correctamente y encaje en su lugar. Aplique un suave tirón en cualquiera de los extremos de la conexión del cable SAS, si la conexión se sale, el conector se ha insertado al revés, no se ha insertado correctamente o se está obstruyendo el conector.


2. Asegúrese de que los dispositivos en cualquiera de los extremos del cable SAS estén encendidos y en línea. El sistema operativo del host PowerEdge debe cargar un controlador de dispositivo para el adaptador SAS HBA355e. Utilice las utilidades del sistema operativo del host para confirmar que el sistema operativo del host reconozca el HBA355e. Puede encontrar los controladores y el firmware del dispositivo HBA355e más recientes en la Dell.com/support del servidor PowerEdge, en la pestaña Controladores y descargas , seleccionando la categoría SAS no RAID .

• La compatibilidad con múltiples rutas del sistema operativo del host debe estar instalada para admitir la conmutación por error de rutas o el balanceo de carga al dispositivo conectado. Consulte la sección Compatibilidad con múltiples rutas en el adaptador Dell HBA355e de la guía del usuario del adaptador de bus de host de Dell HBA 355e


• Los arreglos PowerVault serie ME5 conectados a SAS pueden requerir el uso de diferentes puertos en el HBA355e. Para obtener más información, consulte Informe de PowerVault serie ME5 El puerto del host se degrada cuando se conecta a la controladora SAS Dell HBA355e

Consulte este video:
