PowerEdge: HBA355e PCI-e -paikan valinta

Summary: Dell HBA465e- tai HBA355e SAS -isäntäväyläsovitin (HBA) voidaan toimittaa DIB-tuotteena PowerEdge-palvelinten rinnalle. Tässä artikkelissa on ohjeet sopivan PCI-e-paikan valintaan.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

HBA355e tai HBA465e voidaan toimittaa erillisessä pakkauksessa Dell PowerEdge -palvelimen rinnalla. HBA465e- tai HBA355e-mallissa on matalaprofiilinen PCI-kiinnikkeeseen liitetty kortti. Isäntäpalvelimen vapaiden PCI-e-paikkojen mukaan voi olla tarpeen irrottaa matalaprofiilisen kiinnikkeen ruuvit ja kiinnittää täysikorkea kiinnike. Lisätietoja on Dellin isäntäväyläsovittimen käyttöoppaassa HBA 355- ja 350-sarja.



HBA355e:n matalaprofiilinen kokoonpano

Kuva 1: Matalaprofiilinen HBA355e-kokoonpano, jossa on täysikorkea kiinnike ja kolme ruuvia



Kumpaan PCI-e-paikkaan HBA355e tai HBA465e on asennettava?

Valitse PCI-e-paikka, joka ei estä SFF-8844 SAS -liittimen asettamista. Muussa tapauksessa yhteyden ei ehkä ole mahdollista harjoitella liitetyssä laitteessa ja muodostaa SAS-linkkiä.

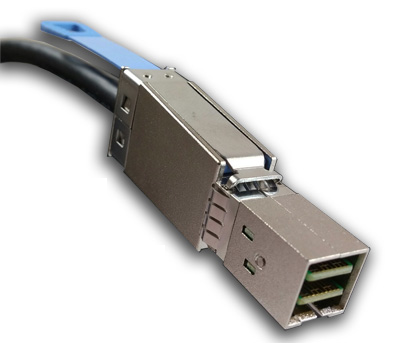

SFF-8844 SAS -kaapelin liitäntä

Kuva 2: SFF-8844 SAS -kaapelin liitäntä

Dell PowerEdge -järjestelmänvalvojat voivat etsiä mallipalvelimen Itilaus- ja huolto-oppaanLaajennuskortin asennusohjeet -kohdasta. Siirry kohtaan Dell.com/support, valitse PowerEdge-palvelimen malli tai anna PowerEdge-palvelutunnus. Tuoteoppaat löytyvät Dokumentaatio-välilehdeltä.


HUOMAUTUS: Dell PowerEdge -kehikkopalvelimet voidaan toimittaa eri riser-kokoonpanoissa. Järjestelmänvalvojat voivat käyttää PowerEdge-palvelutunnusta Dell.com/support ja tarkistaa järjestelmän mukana toimitetun PCI-e-riser-kokoonpanon tuotteen teknisistä tiedoista .

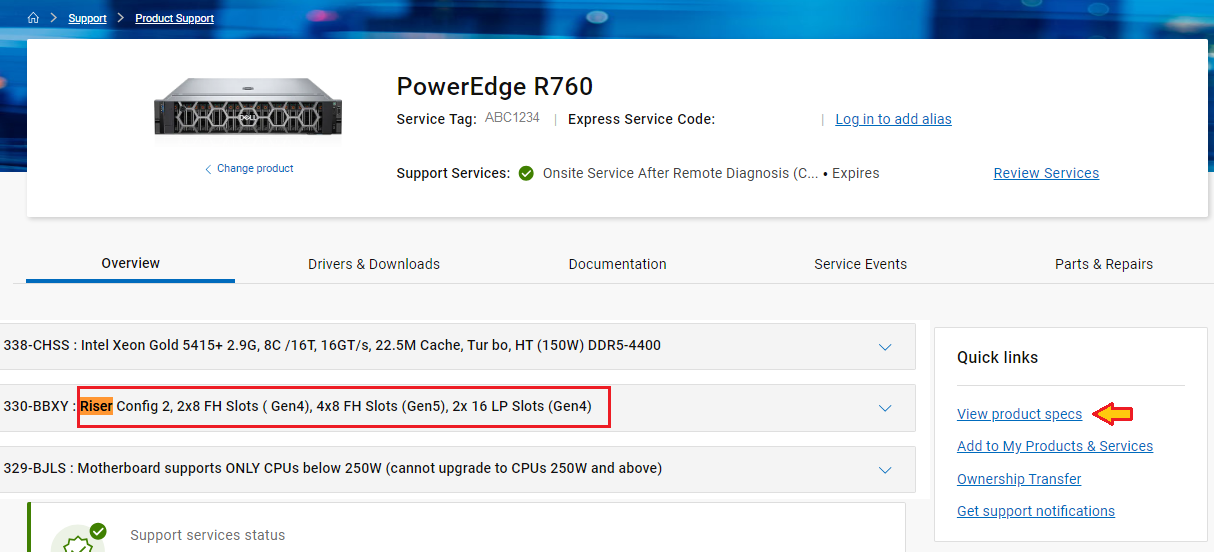

Esimerkki PowerEdge Riser -kokoonpanosta

Kuva 3: PowerEdge Riser -mallikokoonpano Katso tuotetiedot -kohdassa





HBA355 ei näy PowerEdge-mallini laajennuskorttien luettelossa.
Älä sekoita tätä HBA355e:n ulkoista SAS HBA -sovitinta HBA355i-malliin. Jos HBA355 ei ole luettelossa, käytä HBA355e-kortin analogina ulkoista FOXCONN- (ulkoinen sovitin) tai PERC-isännän isännän väyläsovitinta. Jos tarvitsemasi tiedot eivät ole käytettävissä, ota yhteys Dell PowerEdgen tekniseen tukeen.


Etkö saa SAS-linkkiä liitetyn laitteen kanssa? Kokeile seuraavaa:

  1. Varmista, että SFF-8844 SAS -kaapelin liitin on asetettu oikein ja lukittuu paikalleen. Vedä kevyesti SAS-kaapeliliitännän jompaakumpaa päätä. Jos liitäntä tulee ulos, liitin on joko asetettu ylösalaisin tai liitintä ei ole asetettu oikein tai liitin on tukossa.

  2. Varmista, että SAS-kaapelin molemmissa päissä olevat laitteet on kytketty päälle ja verkkoon. PowerEdge-isäntäkäyttöjärjestelmän on ladattava HBA355e SAS -sovittimen laiteajuri. Varmista isäntäkäyttöjärjestelmän apuohjelmilla, että isäntäkäyttöjärjestelmä tunnistaa HBA355e:n. Uusimmat HBA355e-laiteohjaimet ja HBA355e-laiteohjelmisto löytyvät PowerEdge-palvelimen Dell.com/support välilehden Ohjaimet ja ladattavat tiedostot -välilehdestä, jossa on valittu SAS Non-RAID - luokka.
Jos tarvitset lisätietoja, ota yhteys Dell PowerEdgen tekniseen tukeen.


Onko HBA355e:n asennuksessa otettava huomioon muita seikkoja?

Additional Information

Katso tämä video:

HBA355e PCI-e -paikan valinta

Kesto: 00:01:48 (hh:mm:ss)
Tekstityksen kieliasetukset voidaan valita tämän videosoittimen CC-kuvakkeella, jos ne ovat käytettävissä.

Voit katsoa tämän videon myös YouTubessa.
