PowerEdge: selezione dello slot PCI-e HBA355e

HBA355e o HBA465e può essere fornito in una confezione separata insieme al server Dell PowerEdge. HBA465e o HBA355e viene fornito configurato con la scheda PCI a basso profilo collegata alla staffa. A seconda degli slot PCI-e disponibili all'interno del server host, potrebbe essere necessario svitare la staffa a basso profilo e collegare la staffa a piena altezza. Per ulteriori informazioni, consultare la Guida utente di Dell Host Bus Adapter HBA serie 355 e 350.

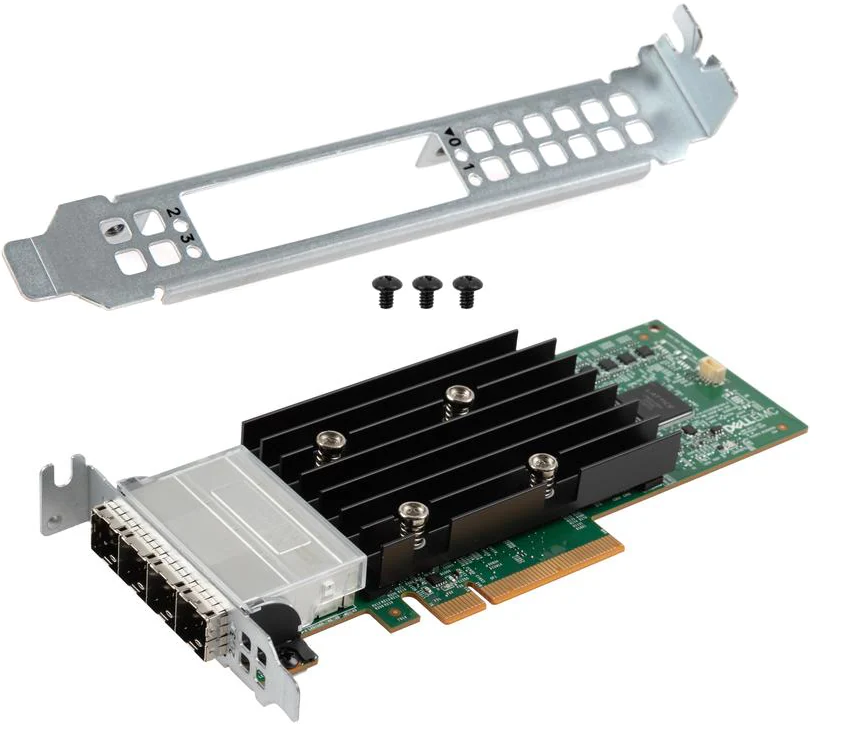

Figura 1. Configurazione HBA355e a basso profilo che mostra una staffa full-height con tre viti

Quale slot PCI-e deve essere inserito per HBA355e o HBA465e?

Selezionare uno slot PCI-e che non ostruisca l'inserimento del connettore SAS SFF-8844. In caso contrario, potrebbe non essere possibile eseguire il training della connessione sul dispositivo connesso e formare un collegamento SAS.

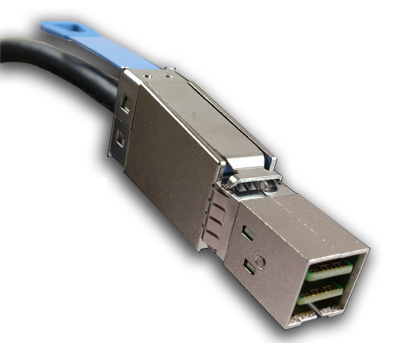

Figura 2. Connettore del cavo SAS SFF-8844

Gli amministratori di Dell PowerEdge possono consultare il manuale di installazione e assistenzadel modello di server nella sezione "Istruzioni per l'installazione della scheda di espansione". Accedere a Dell.com/support, selezionare il modello del server PowerEdge o immettere il codice di matricola di PowerEdge. I manuali del prodotto sono disponibili nella scheda Documentazione .

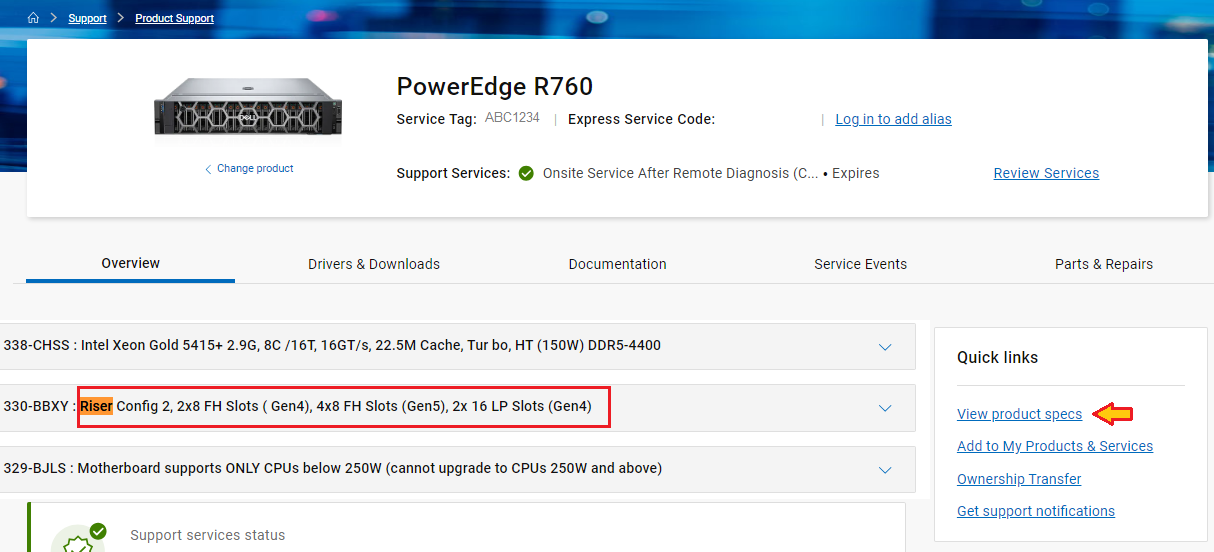

Figura 3. Esempio di configurazione del riser PowerEdge in Visualizza le specifiche del prodotto

HBA355 non è elencato nella sezione delle schede di espansione per il modello PowerEdge in uso.
L'adattatore HBA SAS esterno HBA355e non deve essere confuso con il modello HBA355i. Se l'HBA355 non è elencato, utilizzare l'HBA esterno FOXCONN (adattatore esterno) o PERC come analogo per la scheda HBA355e. Se le informazioni necessarie non sono disponibili, contattare il supporto tecnico Dell PowerEdge.

Non si ottiene un collegamento SAS con il dispositivo connesso? Prova quanto segue:

1. Accertarsi che il connettore del cavo SAS SFF-8844 sia inserito correttamente e si blocchi in posizione. Applicare uno strattone leggero a entrambe le estremità del collegamento del cavo SAS. Se il collegamento viene espulso, il connettore è stato inserito capovolto o non è stato inserito correttamente o è ostruito.


2. Accertarsi che i dispositivi su entrambe le estremità del cavo SAS siano accesi e online. Il sistema operativo dell'host PowerEdge deve caricare un driver di dispositivo per l'adattatore SAS HBA355e. Utilizzare le utilità del sistema operativo host per verificare che il sistema operativo host riconosca l'HBA355e. È possibile trovare i driver e il firmware del dispositivo HBA355e più recenti sul Dell.com/support del server PowerEdge in uso, nella scheda Drivers & Downloads selezionando la categoria SAS Non-RAID .

• È necessario installare il supporto multipath del sistema operativo host per supportare il failover dei percorsi o il bilanciamento del carico sul dispositivo connesso. Consultare la sezione Guida per l'utente di Dell Host Bus Adapter HBA serie 355 e 350Supporto multipath sulla scheda Dell HBA355e


• Gli array serie PowerVault ME5 collegati con SAS potrebbero richiedere l'utilizzo di porte diverse sull'HBA355e. Per ulteriori informazioni, consultare il report di PowerVault serie ME5 la porta host danneggiata quando è connessa al controller SAS Dell HBA355e
