PowerEdge: Wybór gniazda PCI-e HBA355e

Kontrolery HBA355e lub HBA465e mogą być dostarczone w osobnym pudełku wraz z serwerem Dell PowerEdge. Kontrolery HBA465e i HBA355e są dostarczane z niskoprofilową kartą PCI mocowaną do klamry. W zależności od dostępnych gniazd PCI-e na serwerze głównym może być konieczne odkręcenie klamry niskoprofilowej i zamocowanie klamry o pełnej wysokości. Więcej informacji można znaleźć w Podręczniku użytkownika adaptera magistrali hosta Dell serii HBA 355 i 350.

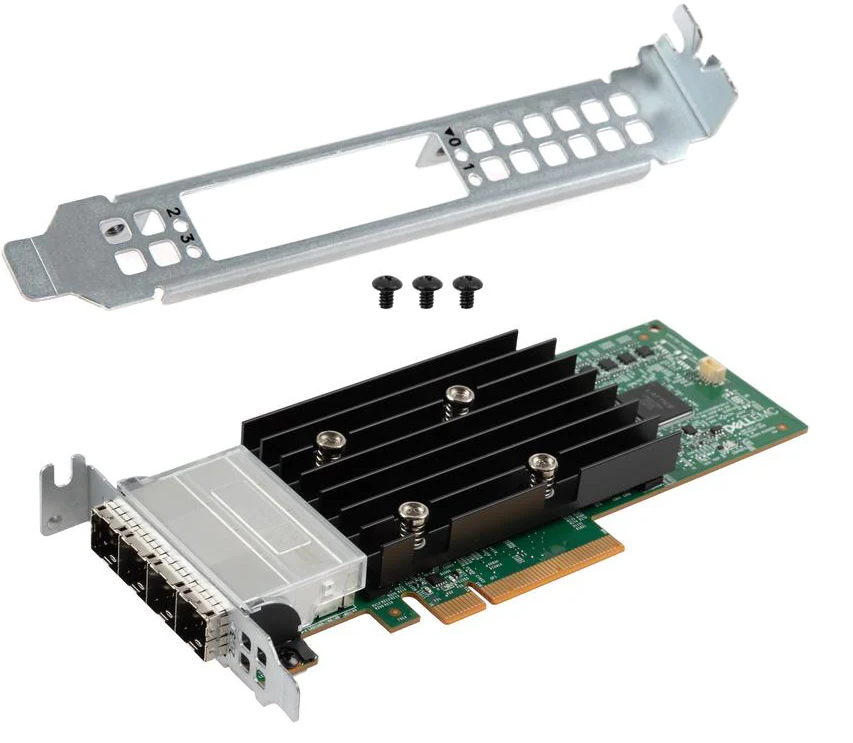

Rysunek 1. Niskoprofilowa konfiguracja HBA355e z klamrą o pełnej wysokości z trzema

W które gniazdo PCI-e należy włożyć kartę HBA355e lub HBA465e?

Wybierz gniazdo PCI-e, które nie utrudnia włożenia złącza SAS SFF-8844. W przeciwnym razie może nie być możliwe trenowanie połączenia na połączonym urządzeniu i tworzenie łącza sygnatury dostępu współdzielonego.

Rysunek 2. Złącze SFF-8844 SAS

Administratorzy serwerów Dell PowerEdge mogą wyszukać model serwera Iinstalacji i instrukcję serwisową w sekcji "Wskazówki dotyczące instalacji kart rozszerzeń". Przejdź do sekcji Dell.com/support, wybierz model serwera PowerEdge lub wprowadź kod Service Tag serwera PowerEdge. Instrukcje użytkowania produktów można znaleźć w zakładce Dokumentacja .

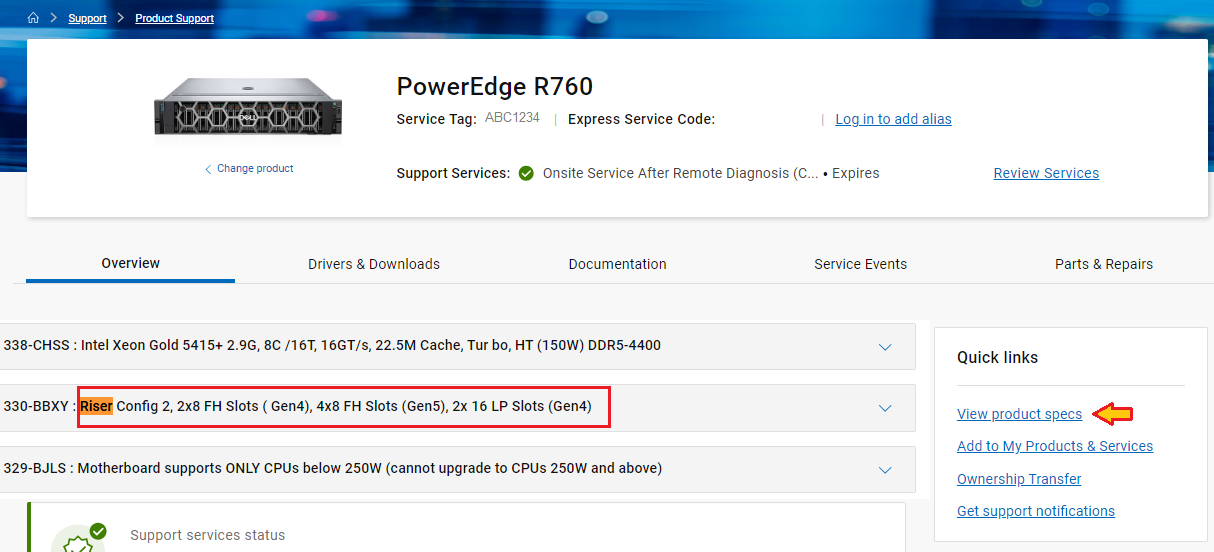

Rysunek 3. Przykładowa konfiguracja risera PowerEdge w sekcji Wyświetl dane techniczne produktu

Kontroler HBA355 nie jest wymieniony w sekcji kart rozszerzeń dla mojego modelu PowerEdge.
Nie należy mylić zewnętrznego adaptera HBA SAS HBA355e z modelem HBA355i. Jeśli karta HBA355 nie znajduje się na liście, należy użyć karty FOXCONN (karta zewnętrzna) lub zewnętrznej karty HBA PERC jako analogowej karty HBA355e. Jeśli potrzebne informacje nie są dostępne, skontaktuj się z działem pomocy technicznej Dell PowerEdge.

Nie otrzymujesz łącza SAS z podłączonym urządzeniem? Spróbuj wykonać następujące czynności:

1. Upewnij się, że złącze SFF-8844 SAS jest prawidłowo włożone i zablokowane. Delikatnie pociągnij za oba końce połączenia SAS, jeśli połączenie wyjdzie, oznacza to, że złącze zostało włożone do góry nogami, złącze nie zostało prawidłowo włożone lub złącze jest zatkane.


2. Upewnij się, że urządzenia po obu stronach SAS są włączone i online. System operacyjny hosta PowerEdge musi załadować sterownik urządzenia dla karty HBA355e SAS. Użyj narzędzi systemu operacyjnego hosta, aby sprawdzić, czy system operacyjny hosta rozpoznaje HBA355e. Najnowsze sterowniki urządzeń HBA355e i oprogramowanie wewnętrzne HBA355e można znaleźć na Dell.com/support serwera PowerEdge na karcie Sterowniki i pliki do pobrania , wybierając kategorię SAS Non-RAID .

• Aby można było obsługiwać przełączanie awaryjne ścieżek lub równoważenie obciążenia podłączonego urządzenia, należy zainstalować obsługę wielu ścieżek systemu operacyjnego serwera. Zapoznaj się z podręcznikiem użytkownika karty magistrali hosta Dell HBA serii 355 i 350Obsługa wielu ścieżek na adapterze Dell HBA355e


• Podłączone dyski SAS Macierze PowerVault serii ME5 mogą wymagać użycia różnych portów kontrolera HBA355e. Aby uzyskać więcej informacji, raport PowerVault serii ME5 dotyczący degradacji portu hosta po podłączeniu do kontrolera SAS Dell HBA355e

Zapoznaj się z niniejszym filmem:
