PowerEdge. Выбор разъема HBA355e PCI-e

HBA355e или HBA465e могут поставляться в отдельной коробке вместе с сервером Dell PowerEdge. HBA465e или HBA355e поставляются в конфигурации с низкопрофильной платой PCI, прикрепленной с помощью скобы. В зависимости от количества доступных разъемов PCI-e на хост-сервере может потребоваться открутить низкопрофильную скобу и присоединить скобу полной высоты. Дополнительные сведения см. в Руководстве пользователя адаптера главной шины Dell HBA355 и 350.

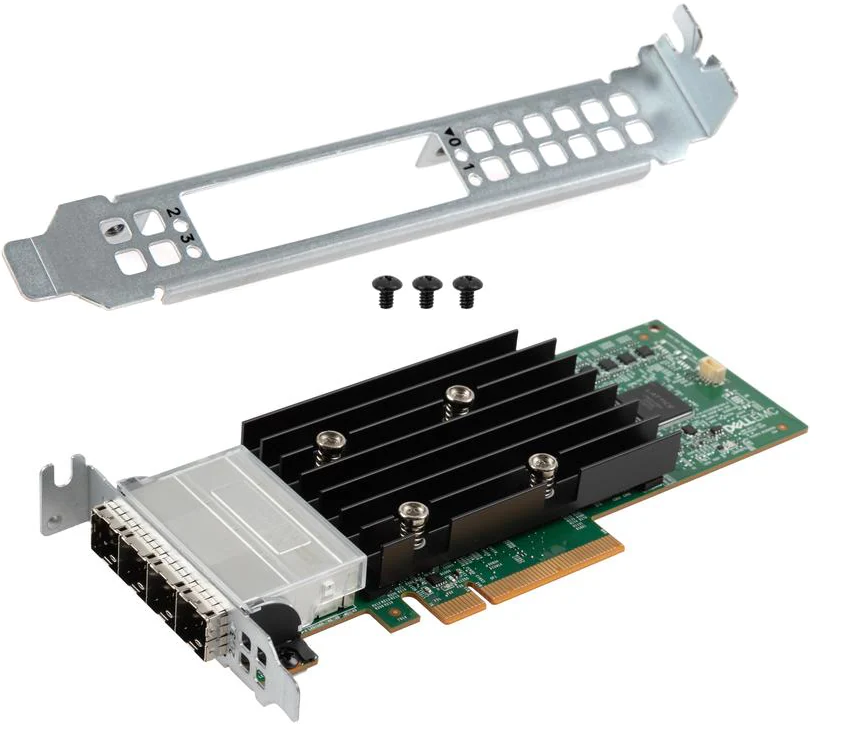

Рис. 1. Низкопрофильная конфигурация HBA355e с крепежной скобой полной высоты с тремя винтами

В какой слот PCI-e следует вставить HBA355e или HBA465e?

Выберите слот PCI-e, который не будет препятствовать вставке разъема SAS SFF-8844. В противном случае подключение может оказаться невозможным для обучения на подключенном устройстве и формирования канала SAS.

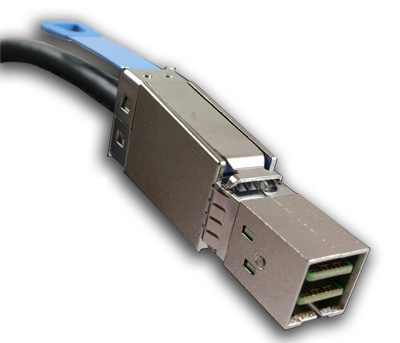

Рис. 2. Разъем кабеля SAS SFF-8844

Администраторы Dell PowerEdge могут найти руководство по установке и обслуживанию модели сервера I в разделе «Рекомендации по установке плат расширения». Перейдите в Dell.com/support, выберите модель сервера PowerEdge или введите сервисный код PowerEdge. Руководства по продукту можно найти на вкладке «Документация ».

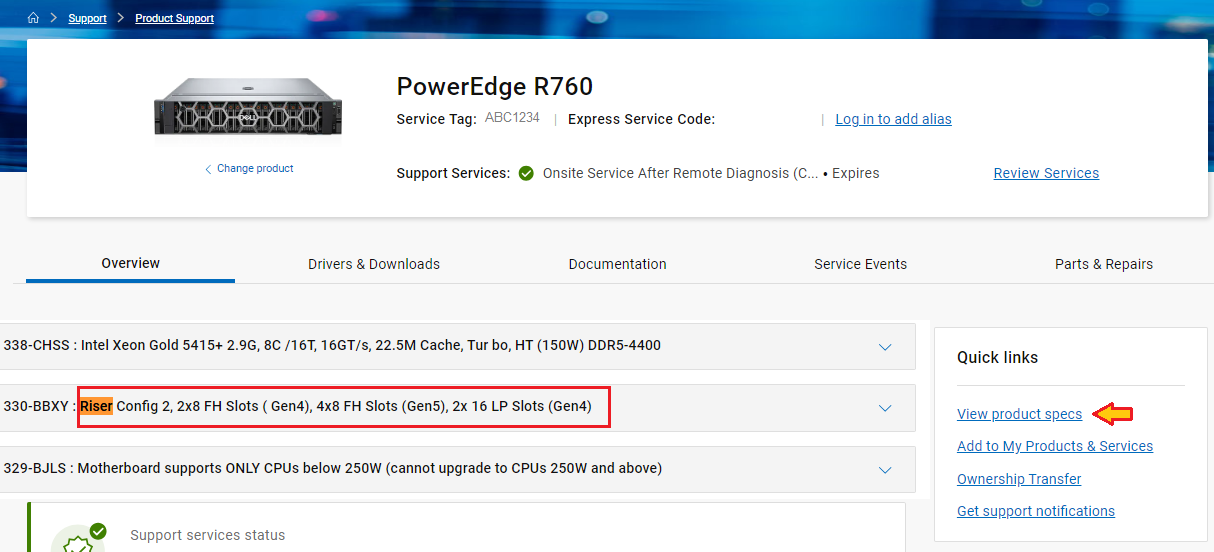

Рис. 3. Пример конфигурации переходника PowerEdge в разделе «Просмотр технических характеристик продукта»

HBA355 не указан в разделе плат расширения для моей модели PowerEdge.
Не следует путать внешний HBA-адаптер SAS HBA355e с моделью HBA355i. Если HBA355 отсутствует в списке, используйте внешний HBA-адаптер FOXCONN (внешний адаптер) или PERC в качестве аналога для платы HBA355e. Если нужная информация недоступна, обратитесь в службу технической поддержки Dell PowerEdge.

Не удается подключиться к SAS-каналу с подключенным устройством? Попробуйте выполнить следующие действия:

1. Убедитесь, что разъем кабеля SFF-8844 SAS вставлен правильно и зафиксирован. Аккуратно потяните за любой конец соединения кабеля SAS. Если соединение отключилось, это означает, что разъем вставлен в перевернутом положении, или разъем вставлен неправильно, или разъем заблокирован.


2. Убедитесь, что устройства на обоих концах кабеля SAS включены и находятся в режиме онлайн. Операционная система хоста PowerEdge должна загрузить драйвер устройства для адаптера SAS HBA355e. Используйте служебные программы операционной системы хоста, чтобы убедиться, что операционная система хоста распознает HBA355e. Новейшие драйверы устройства HBA355e и микропрограмму HBA355e можно найти в Dell.com/support сервера PowerEdge на вкладке Драйверы и загружаемые материалы , выбрав категорию SAS Non-RAID .

• Для поддержки переключения при отказе или балансировки нагрузки на подключенное устройство должна быть установлена поддержка многопутевого ввода-вывода операционной системы хоста. См. раздел «Руководство пользователя адаптера главной шины Dell» в разделе «Адаптер HBA355 и 350» Поддержка нескольких каналов для адаптера Dell HBA355e


• Для массивов серии PowerVault ME5, подключенных к SAS, может потребоваться использовать разные порты на HBA355e. Дополнительные сведения см. в статье Отчет PowerVault серии ME5 Работоспособность порта хоста ухудшилась при подключении к контроллеру Dell HBA355e SAS
