PowerEdge: HBA355e PCI-e 슬롯 선택

HBA355e 또는 HBA465e는 Dell PowerEdge 서버와 함께 별도의 상자에 담겨 제공될 수 있습니다. HBA465e 또는 HBA355e는 로우 프로파일 PCI 브래킷 부착 카드로 구성되어 배송됩니다. 호스트 서버 내에서 사용 가능한 PCI-e 슬롯에 따라 로우 프로파일 브래킷의 나사를 풀고 전체 높이 브래킷을 부착해야 할 수 있습니다. 자세한 내용은 Dell 호스트 버스 어댑터 사용자 가이드 HBA 355 및 350 Series에서 확인할 수 있습니다.

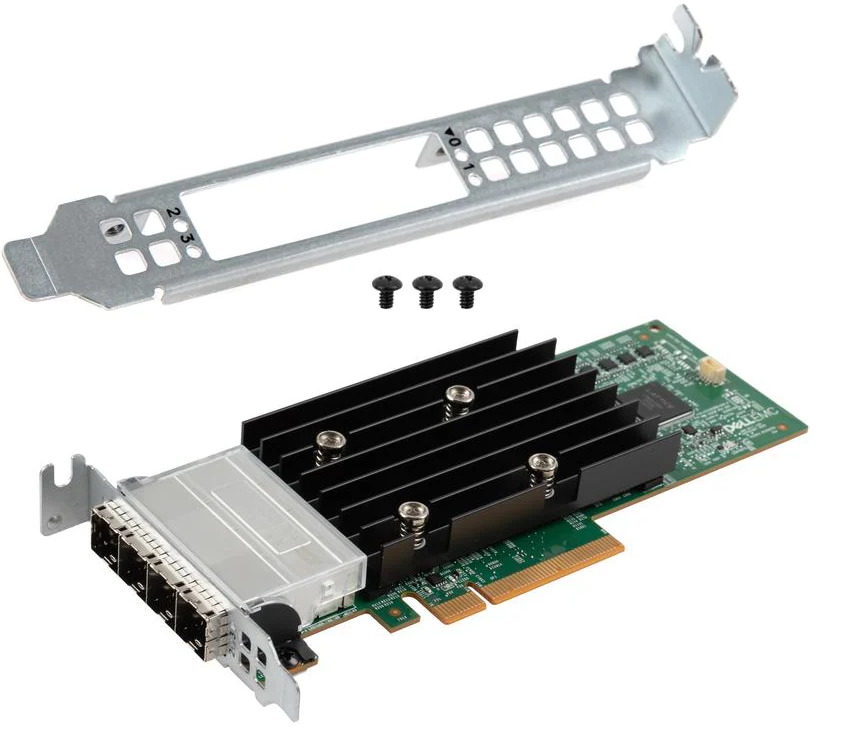

그림 1: 3개의 나사가 있는 전체 높이 브래킷을 보여주는 HBA355e 로우 프로파일 구성

HBA355e 또는 HBA465e를 삽입해야 하는 PCI-e 슬롯은 무엇입니까?

SFF-8844 SAS 커넥터의 삽입을 방해하지 않는 PCI-e 슬롯을 선택합니다. 그렇지 않으면 연결이 연결된 디바이스에서 학습하고 SAS 링크를 형성하지 못할 수 있습니다.

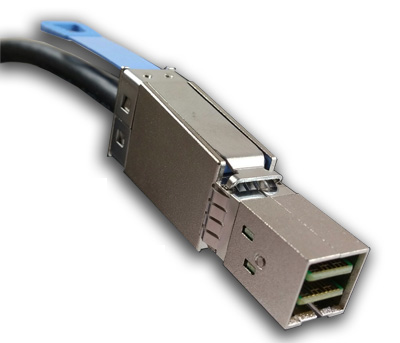

그림 2: SFF-8844 SAS 케이블 커넥터

Dell PowerEdge 관리자는 "확장 카드 설치 지침" 섹션에서 모델 서버 설치 및서비스 매뉴얼을 조회할 수 있습니다. Dell.com/support 로 이동하여 PowerEdge 서버 모델을 선택하거나 PowerEdge 서비스 태그를 입력합니다. 제품 설명서는 문서 탭에서 찾을 수 있습니다.

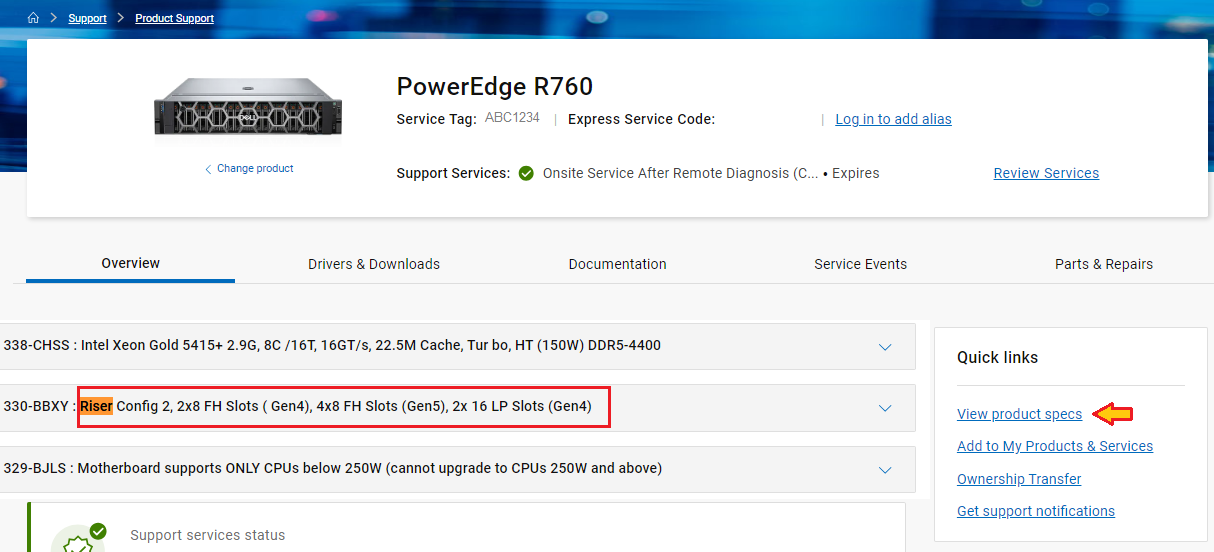

그림 3: View product specs에서 샘플 PowerEdge 라이저 구성

HBA355가 내 PowerEdge 모델의 확장 카드 섹션에 나열되지 않습니다.
HBA355e 외부 SAS HBA 어댑터를 HBA355i 모델과 혼동하지 마십시오. HBA355가 나열되지 않은 경우 FOXCONN(외부 어댑터) 또는 PERC 외부 HBA를 HBA355e 카드의 아날로그로 사용합니다. 필요한 정보를 사용할 수 없는 경우 Dell PowerEdge 기술 지원에 문의하십시오.

연결된 디바이스에 SAS 링크가 연결되지 않습니까? 다음을 시도해 보십시오.

1. SFF-8844 SAS 케이블 커넥터가 올바르게 삽입되고 제자리에 고정되었는지 확인합니다. SAS 케이블 연결부의 한쪽 끝을 부드럽게 잡아당깁니다. 연결이 나오면 커넥터가 거꾸로 삽입되었거나 커넥터가 올바르게 삽입되지 않았거나 커넥터가 막힌 것입니다.


2. SAS 케이블의 한쪽 끝에 있는 디바이스가 켜져 있고 온라인 상태인지 확인합니다. PowerEdge 호스트 운영 체제는 HBA355e SAS 어댑터용 디바이스 드라이버를 로드해야 합니다. 호스트 운영 체제 유틸리티를 사용하여 호스트 운영 체제가 HBA355e를 인식하는지 확인합니다. 최신 HBA355e 디바이스 드라이버 및 HBA355e 펌웨어는 PowerEdge 서버 Dell.com/support 에서 SAS 비 RAID 범주를 선택하여 드라이버 및 다운로드 탭에서 찾을 수 있습니다.

• 연결된 디바이스에 대한 경로 페일오버 또는 로드 밸런싱을 지원하려면 호스트 운영 체제 다중 경로 지원을 설치해야 합니다. Dell 호스트 버스 어댑터 사용자 가이드의 HBA 355 및 350 Series 섹션을 참조하십시오. Dell HBA355e 어댑터의 다중 경로 지원


• SAS에 연결된 PowerVault ME5 Series 어레이는 HBA355e에서 다른 포트를 사용해야 할 수 있습니다. 자세한 내용은 Dell HBA355e SAS 컨트롤러에 연결될 때 PowerVault ME5 Series의 호스트 포트 성능이 저하된 보고서를 참조하십시오.

이 비디오를 참조하십시오.
