Введение в конфигурацию MTU в OS10

Основные рассматриваемые темы

Конфигурация MTU по умолчанию

• Значение MTU по умолчанию составляет 9216 байт, начиная с выпуска 10.5.4.4. Ранее он составлял 1532 байта.
• Команды для настройки и проверки значений MTU:

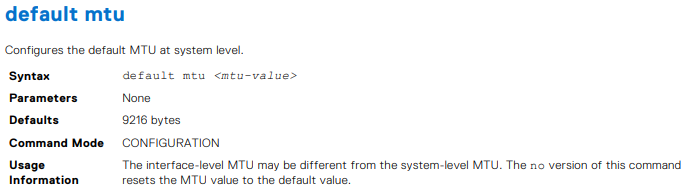

  • default mtu <value>: Задает пользовательское значение MTU для всех интерфейсов без заданного пользователем значения MTU
  • no default mtu: Сбрасывает настройки интерфейсов до значений MTU системы по умолчанию
  • show default mtu: Отображение значения MTU по умолчанию для системного уровня
  • show interface: Показывает текущее значение MTU для определенного интерфейса

Примеры конфигураций MTU

• Примеры отображения и изменения значения MTU по умолчанию с помощью команд интерфейса командной строки
• Сценарии конфигурации для виртуальных локальных сетей (VLAN) и виртуальных сетей, подчеркивающие важность согласованных настроек MTU на всех интерфейсах во избежание сбоев L2 и L3 VPN.

Рекомендации и передовые подходы

• Обеспечьте одинаковую настройку значений MTU для всех интерфейсов, включая логические и физические интерфейсы между одноранговыми узлами протокола BGP (Border Gateway Protocol)
• Фрагментация не поддерживается на большинстве коммутаторов питания, за исключением определенных моделей, таких как платформы серии S4200-ON и S5148-ON
• OS10 выбирает наименьшее значение MTU, настроенное для VLAN или участников VLAN в качестве MTU VLAN

 Показатель MTU

• После модернизации до версии 10.5.4.4 MTU по умолчанию будет равно 9216 на всех VLAN и интерфейсах Ethernet, для которых еще не настроено значение MTU пользователя

Возможные проблемы, связанные с неправильной конфигурацией MTU

Потеря пакетов

• Если значение MTU слишком низкое, пропускаются пакеты большего объема, что приводит к значительной потере данных и снижению производительности сети

Заслонки сети

• Несогласованная настройка значений MTU между интерфейсами может привести к сбоям VPN-подключения L2 и L3, что нарушит стабильность сети и возможности подключения

Увеличенная задержка

• Неправильные настройки MTU могут привести к усилению фрагментации, что приведет к увеличению задержки и снижению пропускной способности

Отображение значения MTU по умолчанию.

OS10# show default mtu
Default MTU 9216 bytes

Конфигурация системы по умолчанию без конфигурации пользователя

OS10# show interface ethernet 1/1/1
Ethernet 1/1/1 is up, line protocol is down
Hardware is Eth, address is 90:b1:00:00:00:a0
 Current address is 90:b1:00:00:00:a0
Pluggable media present, QSFP+ type is QSFP+ 40GBASE-LR4
 Wavelength is 1311
 Receive power reading is no power
Interface index is 11
Internet address is not set
Mode of IPv4 Address Assignment: not set
Interface IPv6 oper status: Disabled
MTU 9216 bytes, IP MTU 1500 bytes
LineSpeed 0, Auto-Negotiation off
Flowcontrol rx off tx off
ARP type: ARPA, ARP Timeout: 60
Last clearing of "show interface" counters: 20:45:24
Queuing strategy: fifo
Input statistics:
 0 packets, 0 octets
 0 64-byte pkts, 0 over 64-byte pkts, 0 over 127-byte pkts
 0 over 255-byte pkts, 0 over 511-byte pkts, 0 over 1023-byte pkts
 0 Multicasts, 0 Broadcasts, 0 Unicasts
 0 runts, 0 giants, 0 throttles
 0 CRC, 0 overrun, 0 discarded
Output statistics:
 0 packets, 0 octets
 0 64-byte pkts, 0 over 64-byte pkts, 0 over 127-byte pkts
 0 over 255-byte pkts, 0 over 511-byte pkts, 0 over 1023-byte pkts
 0 Multicasts, 0 Broadcasts, 0 Unicasts
 0 throttles, 0 discarded, 0 Collisions, wred drops
Rate Info(interval 30 seconds):
 Input 0 Mbits/sec, 0 packets/sec, 0% of line rate
Output 0 Mbits/sec, 0 packets/sec, 0% of line rate
Time since last interface status change: 20:45:25
OS10# configure terminal
OS10(config)# default mtu 9000
OS10(config)#

• Пример

OS10# default mtu 9216
OS10# no default mtu

Таблица 54. Сценарии использования конфигурации MTU VLAN.

Настройка	Конфигурация интерфейса Ethernet	Show interface output
interface vlan300 no shutdown !	interface ethernet1/1/6 no shutdown switchport mode trunk switchport trunk allowed vlan300 ! interface ethernet1/1/9 no shutdown switchport mode trunk switchport trunk allowed vlan300	OS10# show interface vlan300 Vlan300 is up, line protocol is up Address is 14:10:10:0d:00:e9, Current address is 14:10:10:0d:00:e9 Interface index is 84 Internet address is not set Mode of IPv4 Address Assignment: not set Interface IPv6 oper status: Enabled Link local IPv6 address: fe80::1010:10ff:fe0d:e9/10 MTU 1532 bytes, IP MTU 1500 bytes
interface vlan300 no shutdown !	interface ethernet1/1/6 no shutdown switchport mode trunk switchport trunk allowed vlan300 ! interface ethernet1/1/9 no shutdown switchport mode trunk switchport trunk allowed vlan300 mtu 1312	OS10# show interface vlan300 Vlan300 is up, line protocol is up Address is 14:10:10:0d:00:e9, Current address is 14:10:10:0d:00:e9 Interface index is 84 Internet address is not set Mode of IPv4 Address Assignment: not set Interface IPv6 oper status: Enabled Link local IPv6 address: fe80::1010:10ff:fe0d:e9/10 MTU 1312 bytes, IP MTU 1280 bytes
virtual-network 3333 ! interface vlan300 no shutdown virtual-network 3333 !	interface ethernet1/1/6 no shutdown switchport mode trunk switchport trunk allowed vlan300 ! interface ethernet1/1/9 no shutdown switchport mode trunk switchport trunk allowed vlan300 mtu 1312	OS10# # show interface vlan300 Vlan300 is up, line protocol is up Address is 14:18:77:0d:00:e9, Current address is 14:18:77:0d:00:e9 Interface index is 84 Internet address is not set Mode of IPv4 Address Assignment: not set Interface IPv6 oper status: Enabled Link local IPv6 address: fe80::1618:77ff:fe0d:e9/64 MTU 1532 bytes, IP MTU 1500 bytes
virtual-network 3333 ! interface vlan300 no shutdown virtual-network 3333 ! interface virtual-network 3333	interface ethernet1/1/6 no shutdown switchport mode trunk switchport trunk allowed vlan300 ! interface ethernet1/1/9 no shutdown switchport mode trunk switchport trunk allowed vlan300 mtu 1312	show interface vlan300 Vlan300 is up, line protocol is up Address is 14:18:77:0d:00:e9, Current address is 14:18:77:0d:00:e9 Interface index is 84 Internet address is not set Mode of IPv4 Address Assignment: not set Interface IPv6 oper status: Enabled Link local IPv6 address: fe80::1618:77ff:fe0d:e9/64 MTU 1532 bytes, IP MTU 1500 bytes OS10# show interface virtual-network 3333 Virtual-network 3333 is up, line protocol is up Address is 14:18:77:0d:00:ea, Current address is 14:18:77:0d:00:ea Interface index is 87 Internet address is not set Mode of IPv4 Address Assignment: not set Interface IPv6 oper status: Enabled MTU 1312 bytes, IP MTU 1280 bytes

• Пример

OS10(conf-if-eth1/1/7)# mtu 3000

• Пример

OS10# show default mtu
Default MTU 9216 bytes
