Dell Networking OS10 - Inleiding tot GRE-configuratie

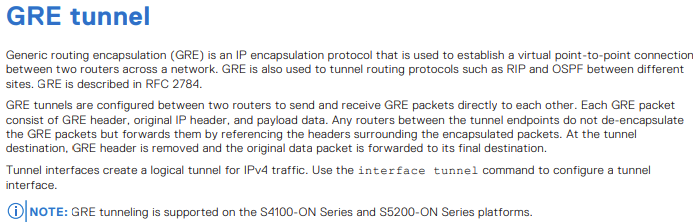

Summary: Generic Routing Encapsulation (GRE) is een IP-inkapselingsprotocol dat wordt gebruikt om een virtuele point-to-point-verbinding tussen twee routers in een netwerk tot stand te brengen. Het wordt vaak gebruikt om routeringsprotocollen zoals RIP en OSPF tussen verschillende locaties te tunnelen. GRE wordt beschreven in Request for Comments (RFC 2784. ...
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
Belangrijkste behandelde onderwerpen
Configuratie van GRE-tunnels:
- GRE-tunnels worden geconfigureerd tussen twee routers om GRE-pakketten rechtstreeks te verzenden en te ontvangen.
- De configuratie omvat het instellen van tunnelinterfaces, het opgeven van tunnelmodus, bron en bestemming.

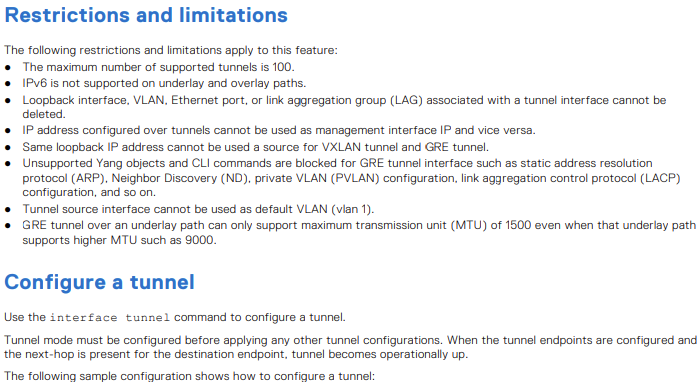

Beperkingen en beperkingen:
- Maximaal 100 tunnels ondersteund
- IPv6 wordt niet ondersteund op underlay- en overlaypaden.
- Bepaalde interfaces en IP-adressen hebben beperkingen bij gebruik met GRE-tunnels.

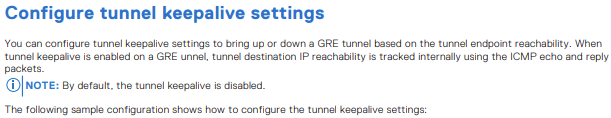

Tunnel Keepalive-instellingen:
- Keepalive-instellingen configureren om de bereikbaarheid van tunneleindpunten te bewaken met behulp van echo- en antwoordpakketten van het Internet Control Message Protocol (ICMP).
ECMP-overlay en -onderlay (Equal-Cost MultiPath):
- ECMP-lastverdeling voor het verdelen van verkeer over beschikbare routes
- Ondersteunde combinaties voor ECMP-routes overlay en underlay.
Opdrachten en voorbeelden:
- Gedetailleerde opdrachtsyntaxis en voorbeelden voor het configureren van GRE-tunnels, keepalive-instellingen en ECMP-routes
Mogelijke problemen met een verkeerde configuratie
Tunnel klappen:
- Onjuiste keepalive-instellingen kunnen ervoor zorgen dat de tunnel vaak op en neer gaat, wat leidt tot instabiliteit.
MTU komt niet overeen:
- GRE-tunnels over paden met verschillende MTU-instellingen kunnen pakketfragmentatie of -verlies veroorzaken.
Routeringslussen:
- Verkeerd geconfigureerde routering kan leiden tot lussen, wat leidt tot overmatig verkeer en mogelijke netwerkstoringen.
Best practices
Consistente MTU-instellingen:
- Zorg ervoor dat MTU-instellingen consistent zijn in de GRE-tunnel om fragmentatie te voorkomen.
Juiste Keepalive-configuratie:
- Configureer Keepalive-instellingen om de status van de tunnel te bewaken en onnodig flappen te voorkomen.
Duidelijke documentatie:
- Houd duidelijke documentatie bij van tunnelconfiguraties en bijbehorende routes om verkeerde configuraties te voorkomen.
Gebruiksscenario's voor GRE-tunnels.
Verbinding maken met externe sites:
- GRE-tunnels kunnen externe locaties via internet met elkaar verbinden, waardoor veilige en efficiënte communicatie mogelijk is.
Tunneling van niet-IP-verkeer:
- GRE kan niet-IP-verkeer inkapselen, waardoor het veelzijdig is voor verschillende netwerkprotocollen.
Werklastverdeling:
- Het gebruik van ECMP met GRE-tunnels kan de verkeersbelasting over meerdere paden verdelen, waardoor de netwerkprestaties worden verbeterd.
Voorbeeld van netwerktopologie
Stel je een netwerk voor met twee externe locaties, site A en site B, die via internet met elkaar zijn verbonden. Elke site heeft een router met een GRE-tunnel ertussen.
De topologie ziet er als volgt uit:
Locatie A (10.10.10.0/24) ---- OS10-1 ---- Internet ---- OS10-2 ---- Site B (10.20.10.0/24)
OS10(config)# interface tunnel 10 OS10(conf-if-tunnel-10)# <165>1 2022-11-11T17:55:16.614662+00:00 OS10 dn_alm 731 - - Node.1-Unit.1:PRI [event], Dell (OS10) %IFM_ASTATE_UP: Interface admin state up :tunnel10 OS10(conf-if-tunnel-10)# ip vrf forwarding red % Error: Interface tunnel10, Tunnel mode is mandatory config and must exist for other tunnel configs. OS10(conf-if-tunnel-10)# mode gre-ipv4 OS10(conf-if-tunnel-10)# ip vrf forwarding red OS10(conf-if-tunnel-10)# ip address 120.1.1.1/24 OS10(conf-if-tunnel-10)# <165>1 2022-11-11T17:55:31.454972+00:00 OS10 dn_alm 731 - - Node.1-Unit.1:PRI [event], Dell (OS10) %IP_ADDRESS_ADD: IP Address add is successful. IP 120.1.1.1/24 in VRF:red added successfully OS10(conf-if-tunnel-10)# tunnel destination 16.16.16.16 OS10(conf-if-tunnel-10)# tunnel source loopback10 OS10(conf-if-tunnel-10)# <165>1 2022-11-11T17:56:17.197783+00:00 OS10 dn_alm 731 - - Node.1-Unit.1:PRI [event], Dell (OS10) %IFM_OSTATE_UP: Interface operational state is up :tunnel10
OS10(conf-if-tunnel-10)# show configuration ! interface tunnel10 mode gre-ipv4 no shutdown ip vrf forwarding red ip address 120.1.1.1/24 tunnel destination 10.10.10.10 tunnel source loopback10 keepalive down-timer 10 keepalive enable keepalive probe-interval 6 keepalive up-timer 12
| Onderliggende ECMP-routes | Overlay ECMP-routes | Ondersteund |
|---|---|---|
| Statisch | Statisch | Ja |
| Statisch | OSPF | Ja |
| Statisch | BGP | Ja |
| OSPF | Statisch | Ja |
| OSPF | OSPF | Nee |
| OSPF | BGP | Ja |
| BGP | Statisch | Ja |
| BGP | OSPF | Ja |
| BGP | BGP | Nee |
OS10(config)# hardware overlay-ecmp-profile mode balanced-overlay-ecmp OS10(config)# <165>1 2022-10-11T10:25:26.474891+00:00 AG1-9978 dn_alm 717 - - Node.1- Unit.1:PRI [event], Dell (OS10) %VXLAN_OVERLAY_ECMP_PROFILE_MODIFIED: VxLAN Overlay ECMP: Configuration is modified, Save and Reload the device for the profile to be effect
OS10# show running-configuration interface tunnel 21 ! interface tunnel21 mode gre-ipv4 no shutdown ip address 10.10.10.2/24 tunnel destination 5.5.5.5 tunnel source loopback3 OS10# show running-configuration interface tunnel 22 ! interface tunnel22 mode gre-ipv4 no shutdown ip address 10.10.10.3/24 tunnel destination 6.6.6.6 tunnel source loopback4 OS10# show running-configuration interface tunnel 23 ! interface tunnel23 mode gre-ipv4 no shutdown ip address 10.10.10.4/24 tunnel destination 7.7.7.7 tunnel source loopback5 OS10# show running-configuration interface tunnel 24 ! interface tunnel24 mode gre-ipv4 no shutdown ip address 10.10.10.5/24 tunnel destination 8.8.8.8 tunnel source loopback6 OS10# show running-configuration route ! ip route 77.1.1.0/24 100.1.1.2 ip route 77.1.1.0/24 10.10.10.2 ip route 77.1.1.0/24 10.10.10.3 ip route 77.1.1.0/24 10.10.10.4 ip route 77.1.1.0/24 10.10.10.5 OS10# show ip route 10.1.1.0/24 Routing entry for 77.1.1.0/24 Known via static Distance 1, Metric 0 Last update 08:57:53 Routing descriptors Blocks: via 100.1.1.2 tunnel10 via 10.10.10.2 tunnel21 via 10.10.10.3 tunnel22 via 10.10.10.4 tunnel23 via 10.10.10.5 tunnel24
OS10# show ip route 67.67.67.0/24 Routing entry for 67.67.67.0/24 Known via ospf, type Distance 110, Metric 21 Last update 09:35:46 Routing descriptors Blocks: via 10.1.1.2 ethernet1/1/25:1 via 12.1.1.2 ethernet1/1/25:2 via 23.2.2.2 vlan2 via 23.2.3.2 vlan3 via 23.2.4.2 vlan4 via 23.2.5.2 vlan5 via 23.2.6.2 vlan6 via 23.2.7.2 vlan7 via 23.2.8.2 vlan8 via 23.2.9.2 vlan9 OS10# show ip route 68.68.68.0/24 Routing entry for 68.68.68.0/24 Known via ospf, type Distance 110, Metric 21 Last update 09:36:35 Routing descriptors Blocks: via 10.1.1.2 ethernet1/1/25:1 via 12.1.1.2 ethernet1/1/25:2 via 23.2.2.2 vlan2 via 23.2.3.2 vlan3 via 23.2.4.2 vlan4 via 23.2.5.2 vlan5 via 23.2.6.2 vlan6 OS10# show running-configuration interface vlan 2 ! interface vlan2 no shutdown ip address 23.2.2.1/24 ip ospf 1 area 0.0.0.0 OS10# show running-configuration interface vlan 3 ! interface vlan3 no shutdown ip address 23.2.3.1/24 ip ospf 1 area 0.0.0.0 OS10# show running-configuration interface vlan 4 ! interface vlan4 no shutdown ip address 23.2.4.1/24 ip ospf 1 area 0.0.0.0 OS10# show running-configuration interface tunnel 21 ! interface tunnel21 mode gre-ipv4 no shutdown ip address 131.131.131.1/24 tunnel destination 67.67.67.67 tunnel source loopback3 OS10# show running-configuration interface tunnel 22 ! interface tunnel22 mode gre-ipv4 no shutdown ip address 132.132.132.1/24 tunnel destination 68.68.68.68 tunnel source loopback4
-
Voorbeeld
OS10# clear counters interface tunnel 10
-
Voorbeeld
OS10(config)# interface tunnel 10
-
Voorbeeld

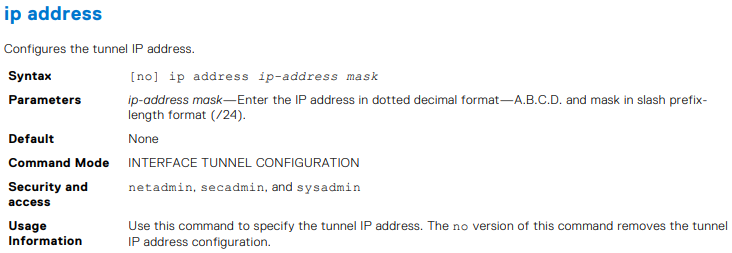

OS10(conf-if-tunnel-40)# ip address 10.1.1.1/24
-
Voorbeeld
OS10(conf)# ip route 1.1.1.0/24 interface tunnel 10 OS10(conf)# ip route 2.2.2.0/24 3.3.3.3 interface tunnel 10
-
Voorbeeld
OS10(conf-if-tunnel-4)# ip vrf forwarding Vrf_red
-
Voorbeeld
OS10(conf-if-tunnel-1)# keepalive down-timer 10
-
Voorbeeld
OS10(conf-if-tunnel-1)# keepalive enable
-
Voorbeeld
OS10(conf-if-tunnel-1)# keepalive probe-interval 10
-
Voorbeeld
OS10(conf-if-tunnel-1)# keepalive up-timer 10
-
Voorbeeld
OS10(conf-if-tunnel-1)# mode gre-ipv4
-
Voorbeeld
OS10(conf-if-tunnel-40)# tunnel destination 10.10.10.10
-
Voorbeeld
OS10(conf-if-tunnel-4)# tunnel source vlan 10
-
Voorbeeld
OS10(conf-if-tunnel-1)# tunnel ttl 220
-
Voorbeeld
OS10# show interface tunnel 10 Tunnel 10 is up, line protocol is up Hardware is Tunnel Tunnel mode GREv4 Tunnel source IP 2.2.2.2, Tunnel source Intf loopback1 Tunnel destination 7.7.7.7 Tunnel TTL 255 Tunnel keepalive enabled Keepalive probe interval 10, Up timer 5, Down timer 5 Interface index is 45 Internet address is 10.1.1.1/24 Mode of IPv4 Address Assignment: MANUAL Interface IPv6 oper status: Enabled ARP type: ARPA, ARP Timeout: 60 Last clearing of "show interface" counters: 00:11:22 Queuing strategy: fifo Input statistics: 0 packets, octets Output statistics: 0 packets, octets Time since last interface status change: 00:27:11
-
Voorbeeld
OS10# show running-configuration interface tunnel ! interface tunnel10 no shutdown mode gre-ipv4 ip address 100.1.1.1/24 tunnel destination 3.3.3.3 tunnel source 1.1.1.1 ! interface tunnel20 no shutdown mode gre-ipv4 ip address 101.1.1.1/24 tunnel destination 5.5.5.5 tunnel source 6.6.6.6 OS10# show running-configuration interface tunnel 10 ! interface tunnel10 no shutdown mode gre-ipv4 ip address 100.1.1.1/24 tunnel destination 3.3.3.3 tunnel source 1.1.1.1
Voorbeeld
OS10# show tunnel Name Mode Source-IP Destination-IP SrcIntf TTL VRF Status Protocol ================================================================================================= Tunnel 1 GREv4 1.1.1.1 6.6.6.6 Loopback 2 255 default up up Tunnel 2 GREv4 2.2.2.2 7.7.7.7 Loopback 123 255 default up up Tunnel 3 GREv4 3.3.3.3 8.8.8.8 Loopback 100 255 default up up OS10# show tunnel 10 Name Mode Source-IP Destination-IP SrcIntf TTL VRF Status Protocol ================================================================================================= Tunnel 10 GREv4 1.1.1.1 7.6.6.6 Loopback 2 255 default up up
-
Voorbeeld
OS10# show ip int gig 1/3 GigabitEthernet 1/3 is up, line protocol is down Internet address is 10.11.0.1/24 Broadcast address is 10.11.0.255 Address determined by user input IP MTU is 1500 bytes Helper address is 192.168.0.1 192.168.0.2 Directed broadcast forwarding is disabled
-
Voorbeeld
OS10# show ip route Codes: C - connected S - static B - BGP, IN - internal BGP, EX - external BGP, EV - EVPN BGP O - OSPF, IA - OSPF inter area, N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2, E1 - OSPF external type 1, E2 - OSPF external type 2, * - candidate default, + - summary route, > - non-active route Gateway of last resort is not set Destination Gateway Dist/Metric Last Change -------------------------------------------------------------------- C 1.1.1.0/24 via 1.1.1.1 ethernet1/1/1:1 0/0 01:32:53 C 10.1.1.0/24 via 100.1.1.1 loopback1 0/0 00:00:06 C 2.2.2.0/24 via 2.1.1.1.1 Tunnel 1 0/0 00:00:15 OS10# show ip route static Codes: C - connected S - static B - BGP, IN - internal BGP, EX - external BGP, EV - EVPN BGP O - OSPF, IA - OSPF inter area, N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2, E1 - OSPF external type 1, E2 - OSPF external type 2, * - candidate default, + - summary route, > - non-active route Gateway of last resort is not set Destination Gateway Dist/Metric Last Change ---------------------------------------------------------------------- C 1.1.1.0/24 via 1.1.1.1 ethernet1/1/1:1 0/0 01:32:53 C 10.1.1.0/24 via 100.1.1.1 loopback1 0/0 00:00:06 S 80.1.10.0/24 via 100.1.1.1 tunnel10 1/0 00:02:33
OS10# show ip ospf interface tunnel 10 tunnel10 is up, line protocol is up Internet Address 100.1.1.1/24, Area 0.0.0.0 Process ID 1, Router ID 1.1.1.1, Network Type broadcast, Cost: 1 Transmit Delay is 1 sec, State DR, Priority 1 Designated Router (ID) 1.1.1.1 (local), Interface address 100.1.1.1 Backup Designated router (ID) , Interface address 0.0.0.0 Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5 Neighbor Count is 0, Adjacent neighbor count is 0 OS10# show ip ospf 1 interface tunnel 10 tunnel10 is up, line protocol is up Internet Address 100.1.1.1/24, Area 0.0.0.0 Process ID 1, Router ID 1.1.1.1, Network Type broadcast, Cost: 1 Transmit Delay is 1 sec, State DR, Priority 1 Designated Router (ID) 1.1.1.1 (local), Interface address 100.1.1.1 Backup Designated router (ID) , Interface address 0.0.0.0 Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5 Neighbor Count is 0, Adjacent neighbor count is 0
-
Voorbeeld
OS10# show ip ospf 1 statistics interface tunnel 10 Interface tunnel10 Receive Statistics rx-invalid 0 rx-invalid-bytes 0 rx-hello 0 rx-hello-bytes 0 rx-db-des 0 rx-db-des-bytes 0 rx-ls-req 0 rx-ls-req-bytes 0 rx-ls-upd 0 rx-ls-upd-bytes 0 rx-ls-ack 0 rx-ls-ack-bytes 0 Transmit Statistics tx-failed 0 tx-failed-bytes 0 tx-hello 52 tx-hello-bytes 3328 tx-db-des 0 tx-db-des-bytes 0 tx-ls-req 0 tx-ls-req-bytes 0 tx-ls-upd 0 tx-ls-upd-bytes 0 tx-ls-ack 0 tx-ls-ack-bytes 0 Error packets (Receive statistics) bad-src 0 dupe-id 0 hello-err 0 mtu-mismatch 0 nbr-ignored 0 wrong-proto 0 resource-err 0 bad-lsa-len 0 lsa-bad-type 0 lsa-bad-len 0 lsa-bad-cksum 0 auth-fail 0 netmask-mismatch 0 hello-tmr-mismatch 0 dead-ivlmismatch 0 options-mismatch 0 nbr-admin-down 0 own-hellodrop 0 self-orig 0 wrong-length 0 checksumerror 0 version-mismatch 0 area-mismatch 0
