Instructions

Prerequisiti

Accertarsi di disporre di quanto segue:

  • Una ventola di raffreddamento sostitutiva
  • Un'area di lavoro pulita e priva di elettricità statica
  • Cavo di alimentazione del sistema scollegato dal sistema





Rimozione di una ventola di raffreddamento

  1. Premere la linguetta di sbloccaggio e sollevare la ventola di raffreddamento per estrarla dal gruppo della ventola di raffreddamento

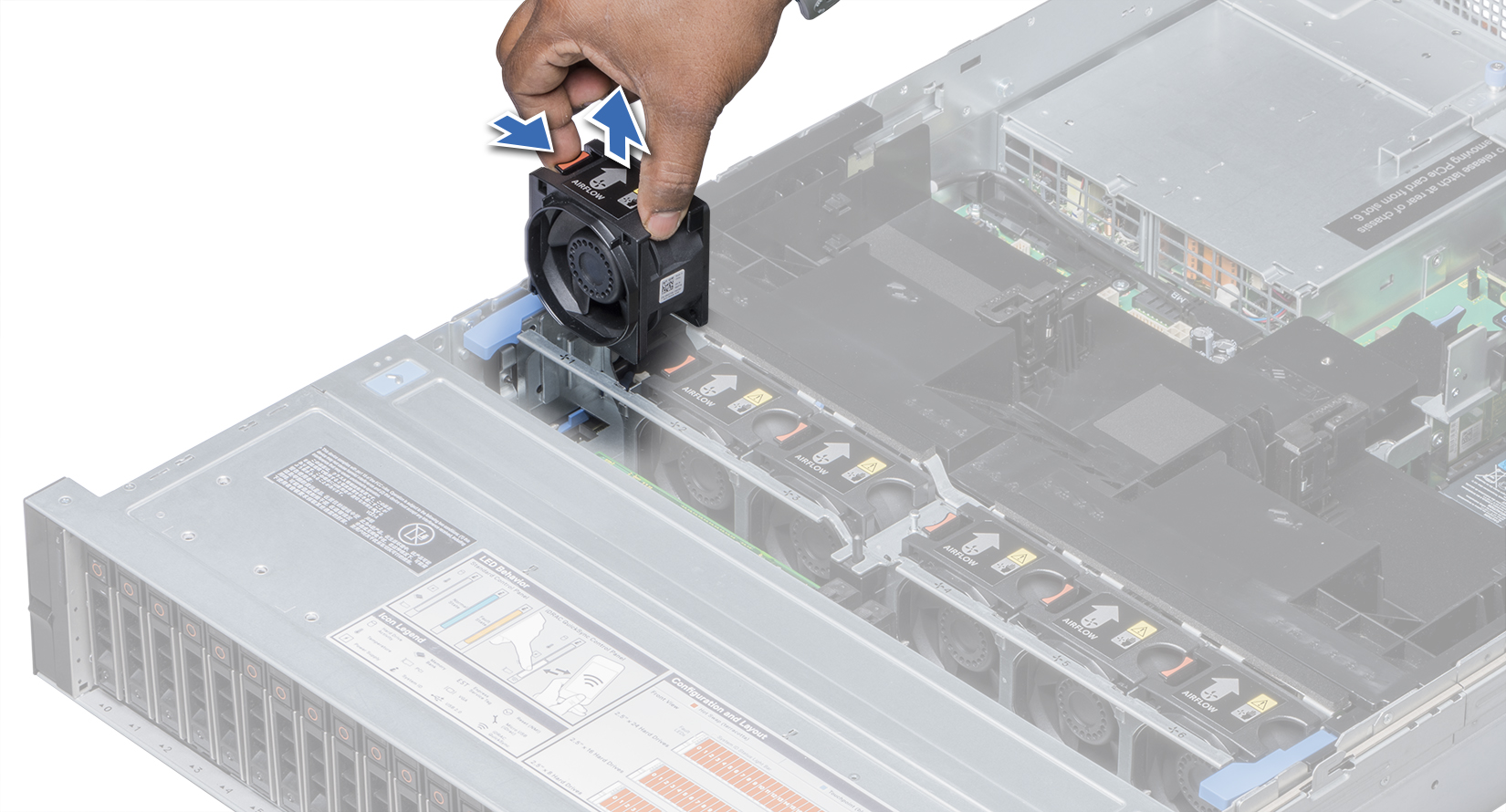

Rimozione della ventola





Installazione di una ventola di raffreddamento

  1. Tenendo la linguetta di rilascio, allineare il connettore alla base della ventola di raffreddamento con il connettore sulla scheda di sistema
  2. Far scorrere la ventola di raffreddamento nel gruppo ventole di raffreddamento finché la linguetta di rilascio non scatta in posizione.

Installazione della ventola





Rimozione del gruppo ventola di raffreddamento

  1. Sollevare le leve di rilascio per sbloccare il gruppo ventole di raffreddamento dal sistema
  2. Tenere le leve di rilascio e sollevare il gruppo ventole di raffreddamento dal sistema

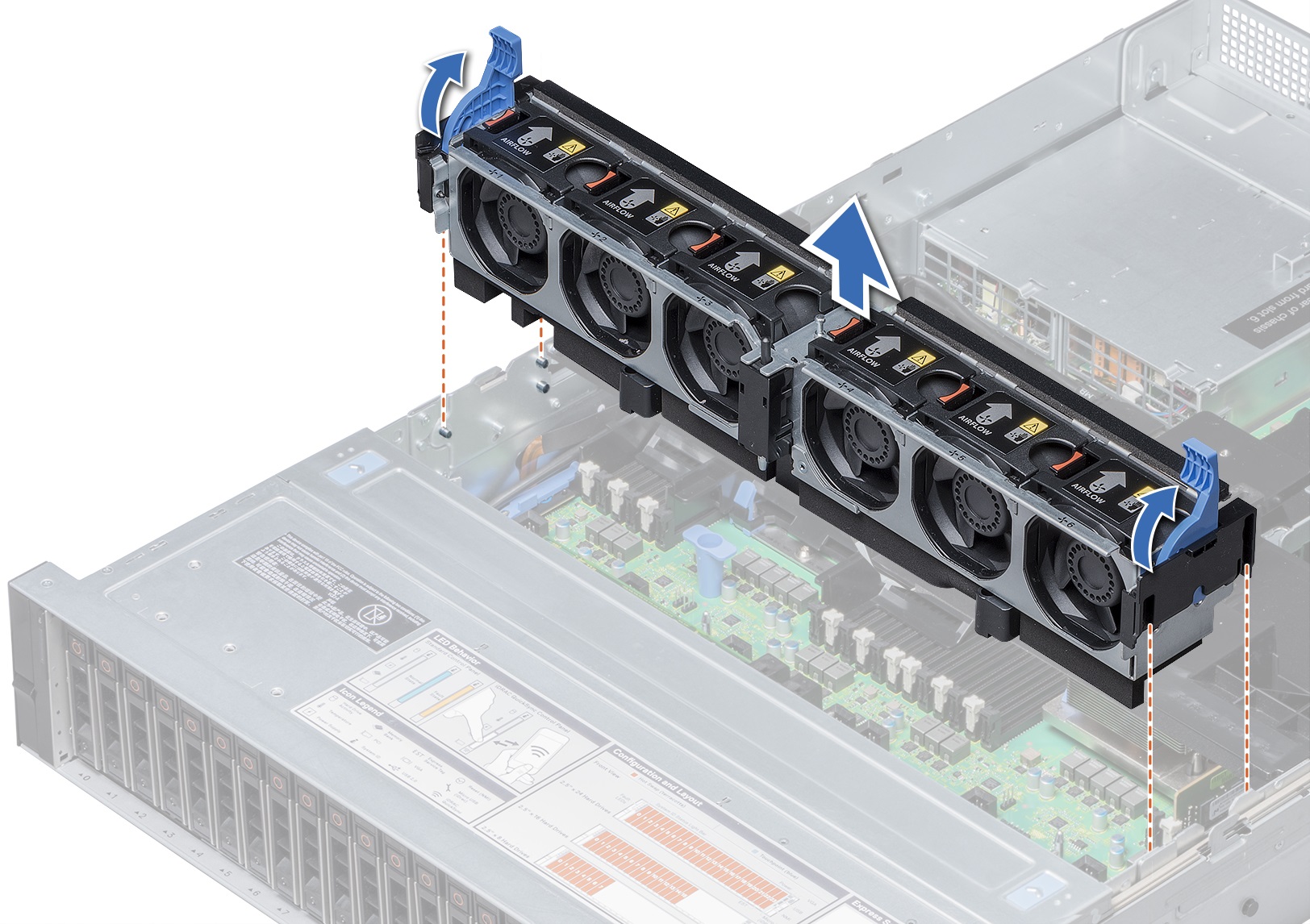

Rimozione del gruppo ventola





Installazione del gruppo ventola di raffreddamento

  1. Allineare le guide sul gruppo ventole di raffreddamento con i piedini sul sistema
  2. Abbassare il gruppo ventole di raffreddamento nel sistema fino a quando i connettori delle ventole di raffreddamento non si agganciano ai connettori sulla scheda di sistema
  3. Premere le leve di rilascio per bloccare il gruppo ventole di raffreddamento nel sistema

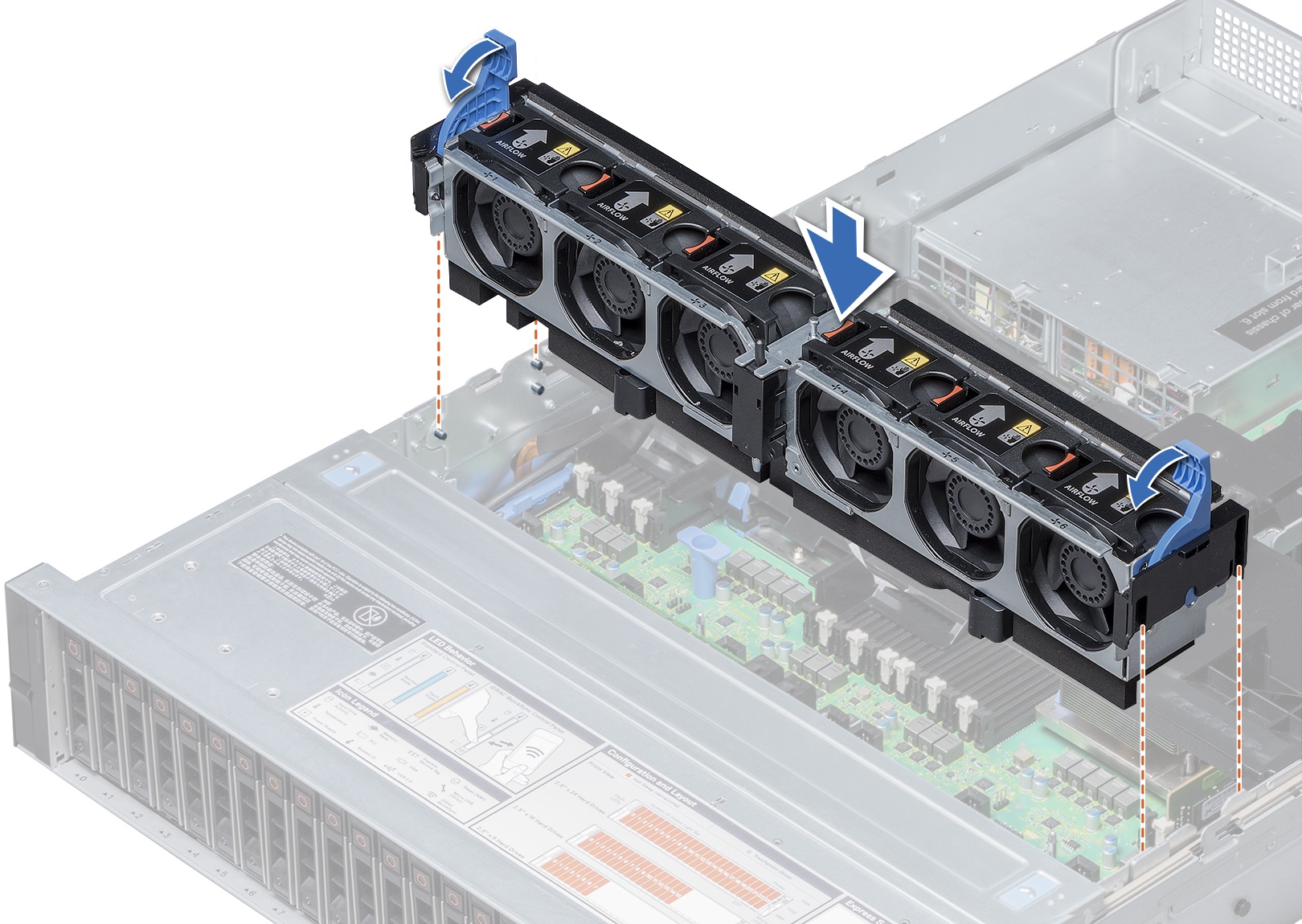

Installazione del gruppo ventola

Additional Information

Video su come rimuovere/installare una ventola su PowerEdge

Durata: 00:00:54 (00:00:54)
Se disponibili, è possibile scegliere le impostazioni della lingua dei sottotitoli (sottotitoli) utilizzando l'icona CC su questo lettore video.
