PowerEdge: Wymontowywanie i instalowanie wentylatorów chłodzących i ich montaż.

Summary: Ten artykuł zawiera przewodnik krok po kroku dotyczący wymontowywania i instalowania wentylatora chłodzącego w systemie firmy Dell, który dotyczy zarówno wentylatorów standardowych, jak i wentylatorów o wysokiej wydajności. Instrukcja obejmuje demontaż i instalację zestawu wentylatora chłodzącego. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Wymagania wstępne

Upewnij się, że masz:

  • Zamienny wentylator chłodzący
  • Czyste i wolne od ładunków elektrostatycznych miejsce pracy
  • zasilania systemu odłączony od komputera





Wymontowywanie wentylatora chłodzącego

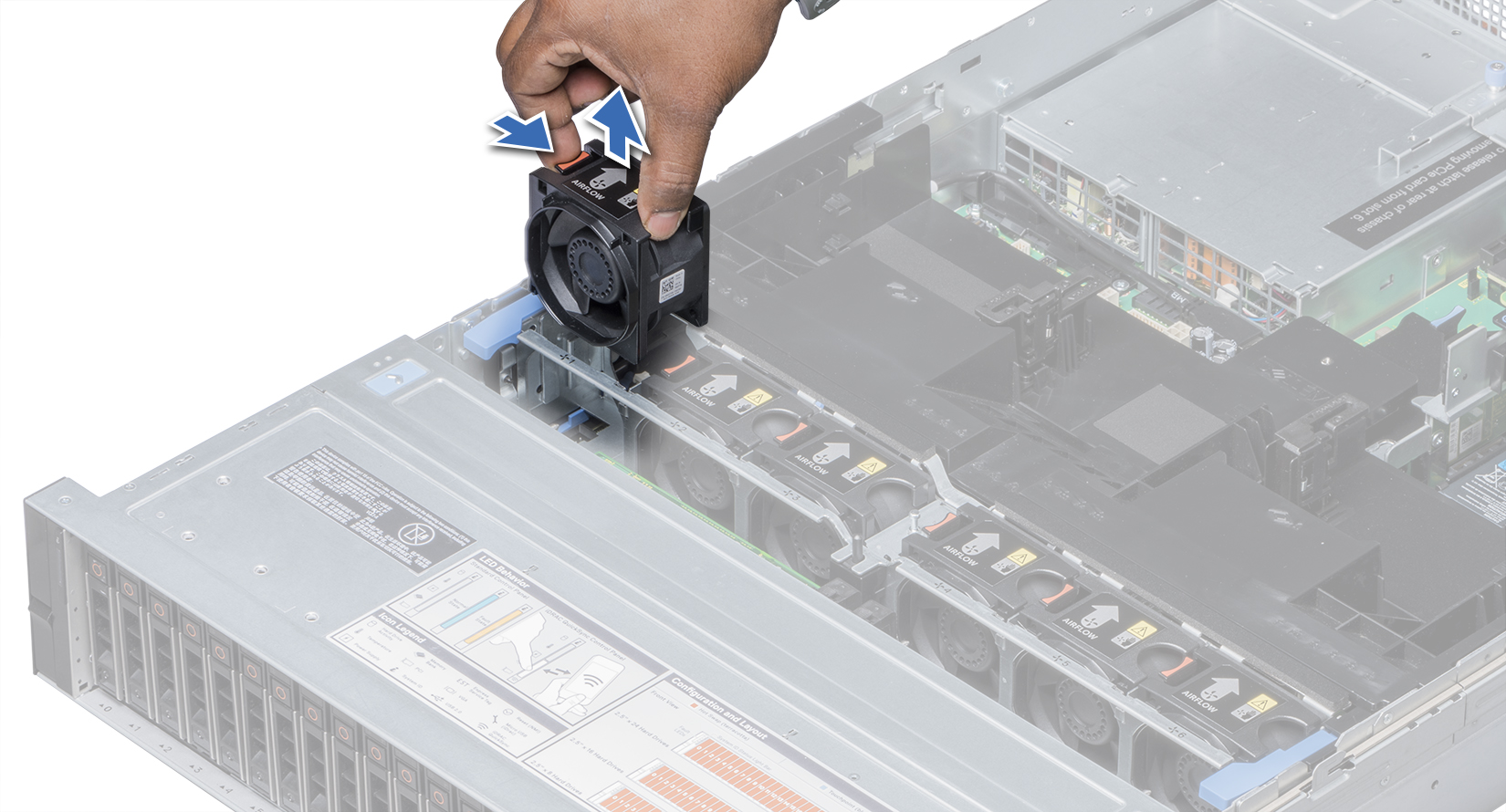

  1. Naciśnij zaczep zwalniający i wyjmij wentylator z zestawu wentylatora chłodzącego

Wymontowywanie wentylatora





Instalowanie wentylatora chłodzącego

  1. Trzymając zaczep zwalniający, wyrównaj złącze u podstawy wentylatora chłodzącego ze złączem na płycie głównej
  2. Wsuń wentylator chłodzący do zestawu wentylatora chłodzącego, aż zaczep zwalniający zablokuje się na swoim miejscu

Instalowanie wentylatora





Wymontowywanie zestawu wentylatora chłodzącego

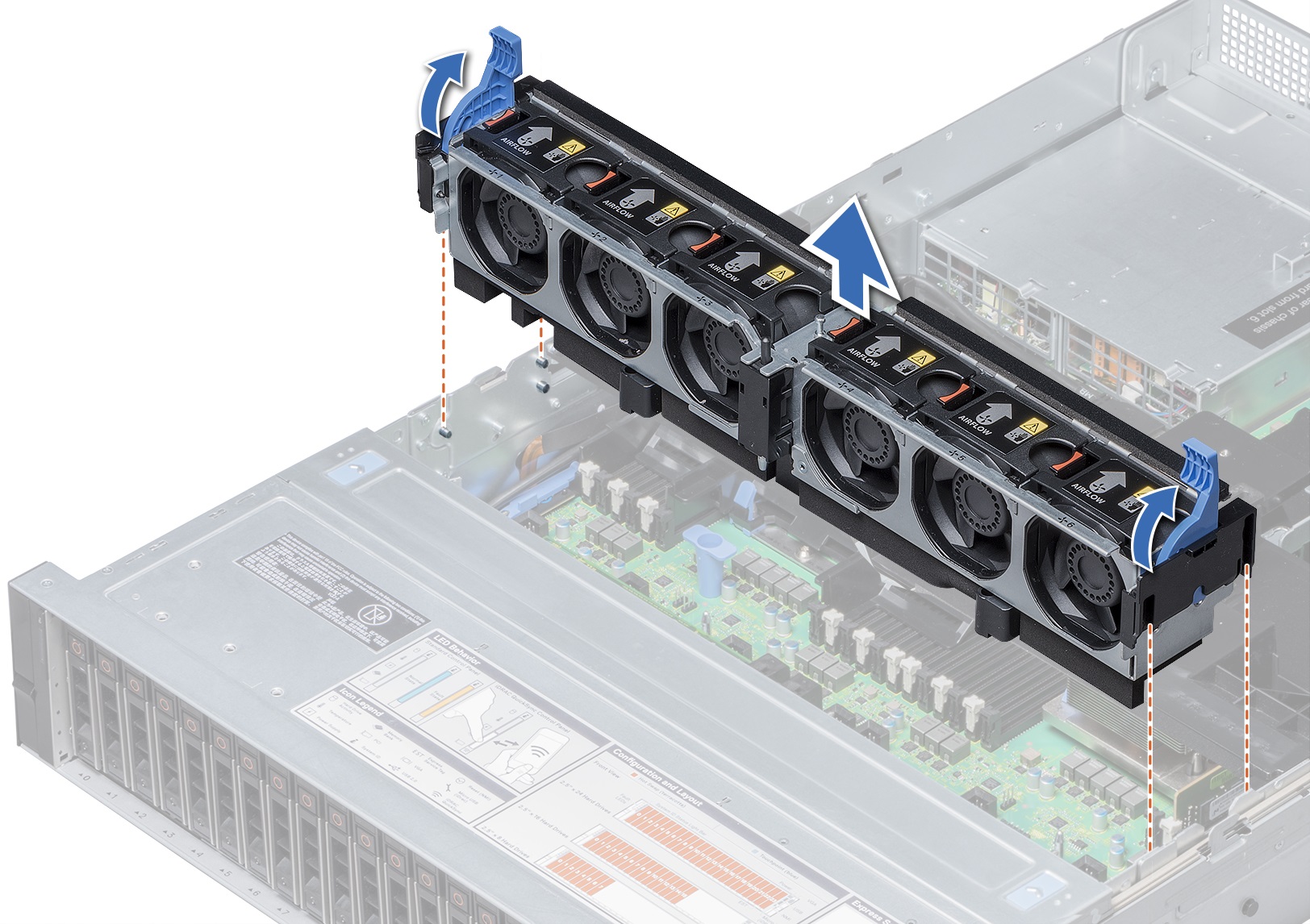

  1. Unieś dźwignie zwalniające, aby uwolnić zestaw wentylatora chłodzącego z komputera
  2. Przytrzymaj dźwignie zwalniające i wyjmij zestaw wentylatora chłodzącego z komputera

Wymontowywanie zestawu wentylatora





Instalowanie zestawu wentylatora chłodzącego

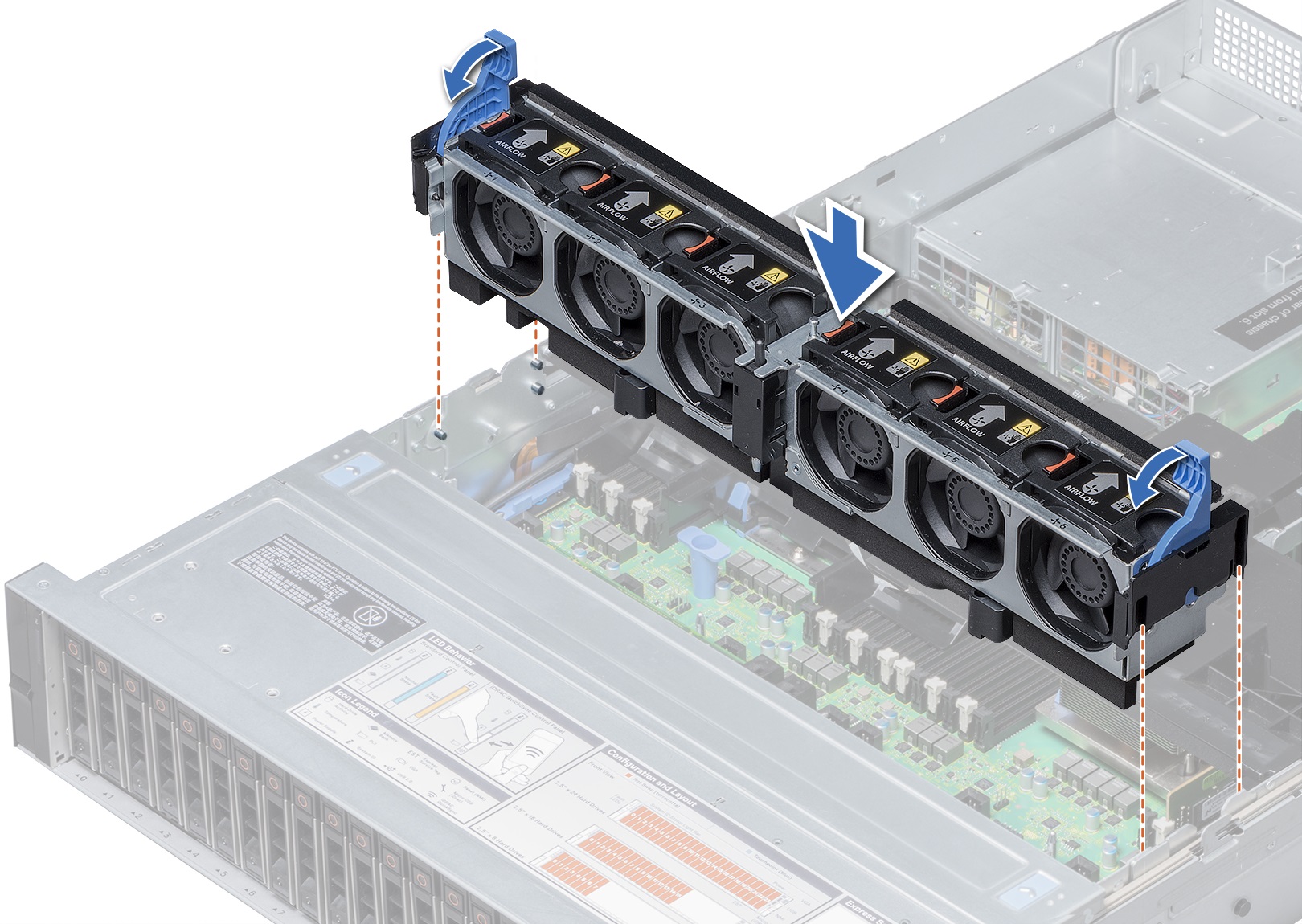

  1. Dopasuj prowadnice w zestawie wentylatora chłodzącego do elementów dystansowych w systemie
  2. Opuść zestaw wentylatora chłodzącego do obudowy, aż złącza wentylatora zetkną się ze złączami na płycie głównej
  3. Naciśnij dźwignie zwalniające, aby zablokować zestaw wentylatora chłodzącego w systemie

Instalowanie zestawu wentylatora

Additional Information

Film na temat wymontowywania/instalowania wentylatora w urządzeniu PowerEdge

Czas trwania: 00:00:54 (00:00:54)
Ustawienia języka napisów można wybrać za pomocą ikony CC w tym odtwarzaczu wideo, jeśli są dostępne.

Affected Products

PowerEdge R240, PowerEdge R250, PowerEdge R260, PowerEdge R340, PowerEdge R350, PowerEdge R360, PowerEdge R440, PowerEdge R450, PowerEdge R540, PowerEdge R550, PowerEdge R640, PowerEdge R6415, PowerEdge R650, PowerEdge R650xs, PowerEdge R6515 , PowerEdge R6525, PowerEdge R660, PowerEdge R660xs, PowerEdge R6615, PowerEdge R6625, PowerEdge R670, PowerEdge R740, PowerEdge R740XD, PowerEdge R740XD2, PowerEdge R7415, PowerEdge R7425, PowerEdge R750, PowerEdge R750XA, PowerEdge R750xs, PowerEdge R7515, PowerEdge R7525, PowerEdge R760, PowerEdge R760XA, PowerEdge R760xd2, PowerEdge R760xs, PowerEdge R7615, PowerEdge R7625, PowerEdge R770, PowerEdge R840, PowerEdge R860, PowerEdge R940, PowerEdge R940xa, PowerEdge R960, PowerEdge T340, PowerEdge T350, PowerEdge T360, PowerEdge T440, PowerEdge T550, PowerEdge T560, PowerEdge T620, PowerEdge T630, PowerEdge T640, POWEREDGE VRTX ...
