PowerEdge: Як зняти та встановити вентилятори охолодження та монтаж.

Summary: У цій статті наведено покрокову інструкцію про те, як зняти та встановити вентилятор охолодження на систему Dell, яка застосовується як до стандартних, так і до високопродуктивних вентиляторів. У посібнику описано зняття та встановлення вузла вентилятора охолодження. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Передумови

Переконайтеся, що у вас є наступне:

  • Заміна вентилятора охолодження
  • Чиста робоча зона без статичних статиків
  • Кабель живлення системи від'єднано від системи





Зняття вентилятора охолодження

  1. Натисніть язичок розблокування та підніміть вентилятор охолодження з вузла вентилятора охолодження

Зняття вентилятора

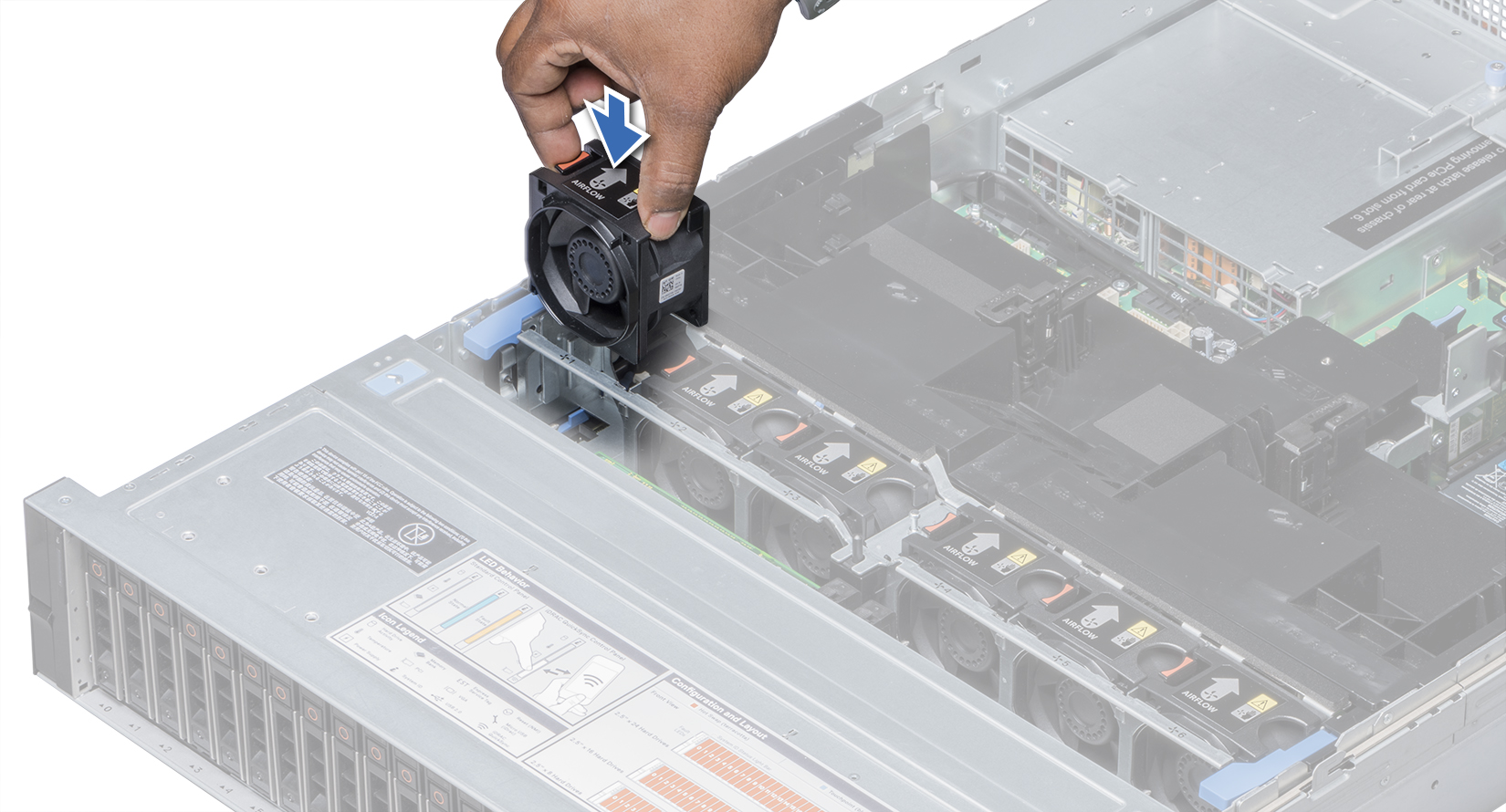

Встановлення вентилятора охолодження

  1. Утримуючи язичок розблокування, вирівняйте роз'єм біля основи вентилятора охолодження з роз'ємом на системній платі
  2. Вставте вентилятор охолодження в вузол вентилятора охолодження, доки фіксатор не зафіксується на місці

Встановлення вентилятора

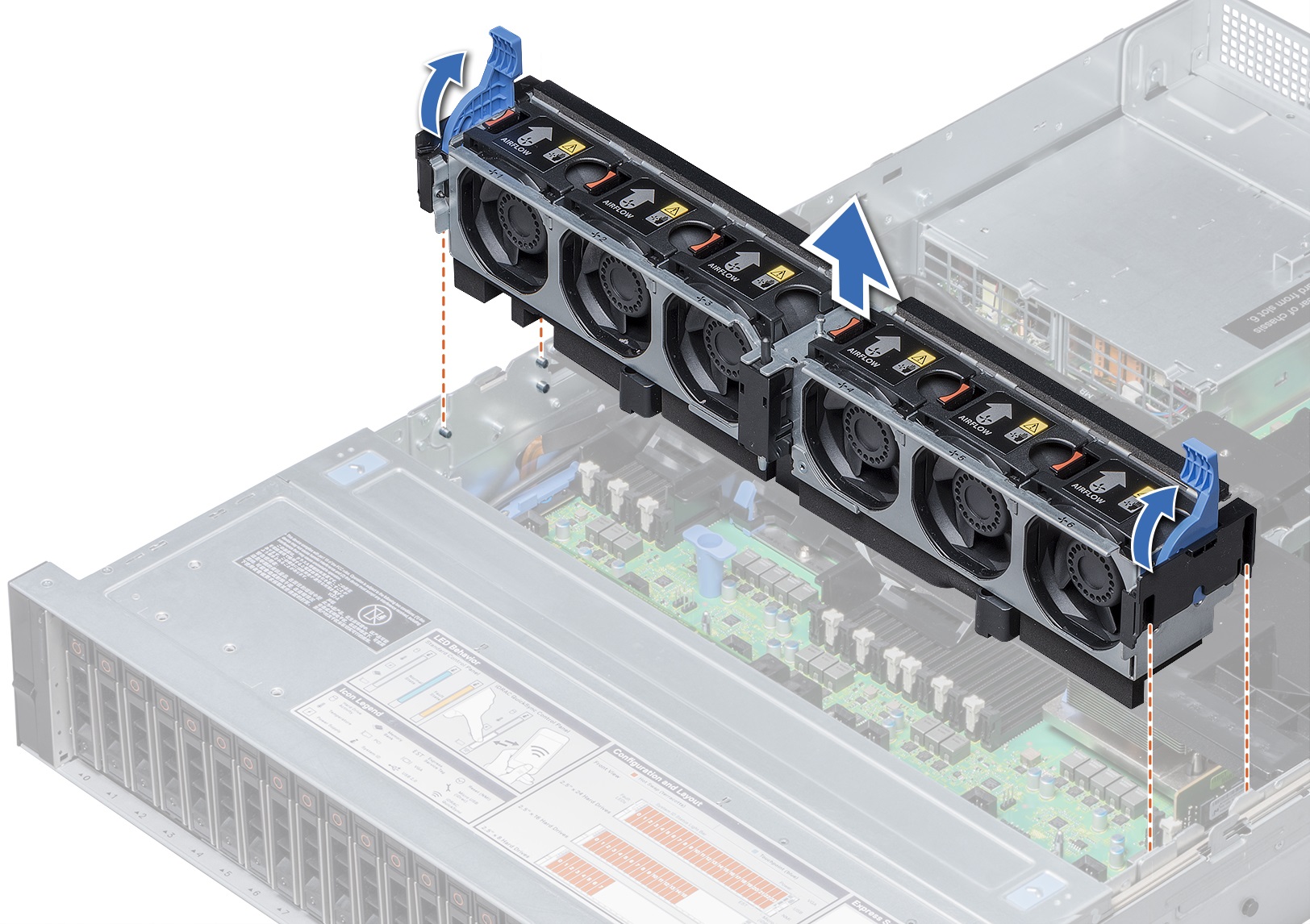

Зняття вузла вентилятора охолодження

  1. Підніміть важелі розблокування, щоб розблокувати вузол вентилятора охолодження з системи
  2. Візьміться за важелі розблокування та підніміть вузол вентилятора охолодження подалі від системи

Зняття вентилятора в зборі

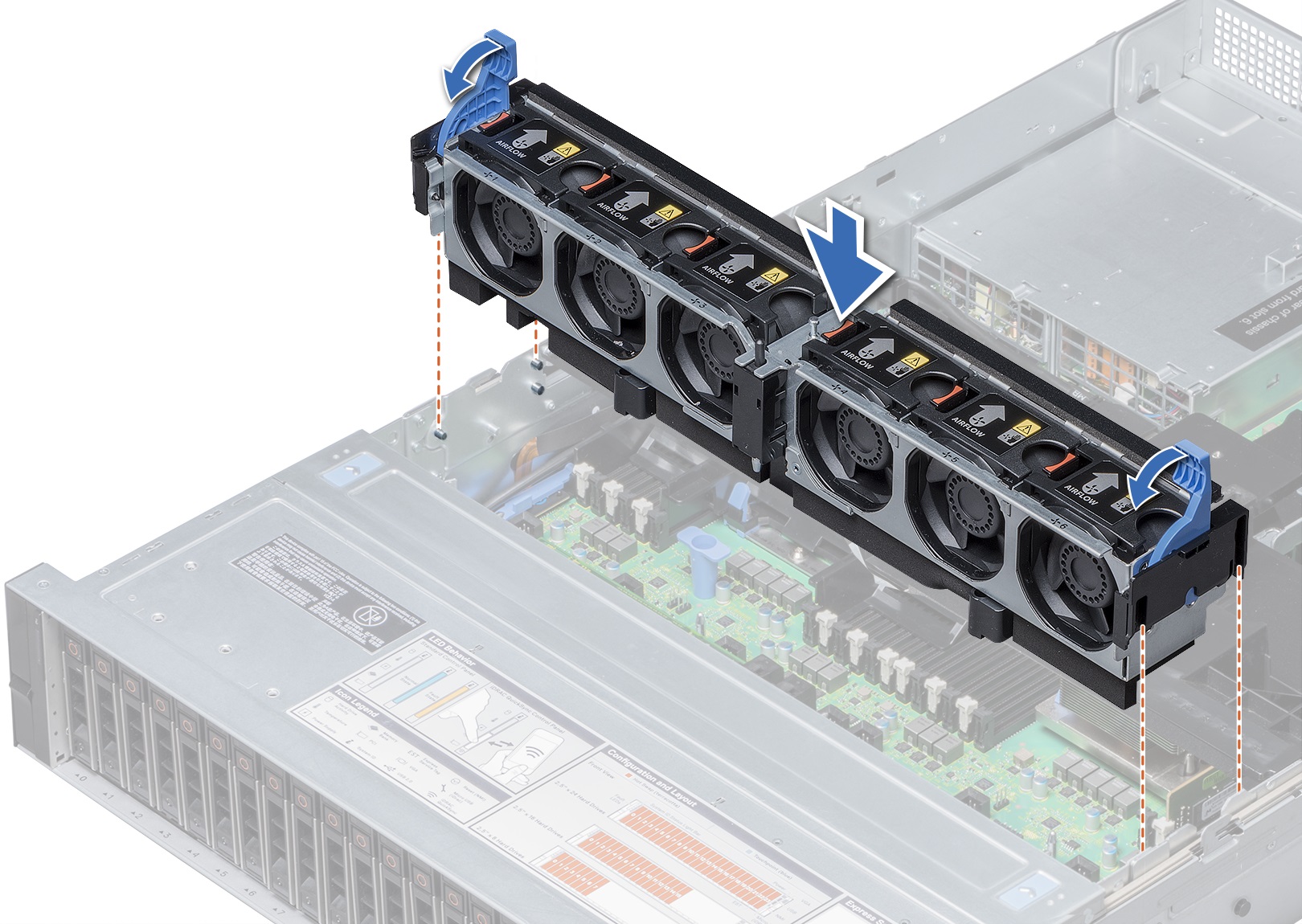

Встановлення вузла вентилятора охолодження

  1. Вирівняйте напрямні шини на вузлі вентилятора охолодження зі стійками на системі
  2. Опустіть вузол вентилятора охолодження в систему, доки роз'єми вентилятора охолодження не зафіксуються з роз'ємами на системній платі
  3. Натисніть на важелі розблокування, щоб зафіксувати вузол вентилятора охолодження в системі

Встановлення вентилятора в зборі

Additional Information

Відео про те, як зняти/встановити вентилятор на PowerEdge

Тривалість: 00:00:54 (00:00:54)
Якщо доступно, налаштування мови прихованих субтитрів (субтитрів) можна вибрати за допомогою значка CC на цьому відеоплеєрі.
