Création de modèles vNIC Unified Computing System Manager à l’aide de nouveaux pools MAC
Summary: Ce document explique comment créer des modèles vNIC dans Unified Computing System (UCS) Manager qui utilisent des pools MAC nouvellement créés.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
Créez des modèles vNIC pour utiliser un nouveau pool MAC dans Unified Computing System (UCS) Manager.
Faits:
Solution de modèle
vNIC
MAC
UCSM
:
Figure 1 : Écran de connexion
Figure 2 : Sélectionnez l’onglet LAN
Figure 3 : Sélectionner un modèle vNIC dans l’arborescence
Figure 4 : Choisir un modèle vNIC
Figure 5 : Paramètres d’enregistrement dans les onglets Général et VLAN
Figure 6 : Sélectionner un modèle vNIC dans l’arborescence
Figure 7 : Cliquez sur le bouton Ajouter pour démarrer l’Assistant.
Figure 8 : Utiliser les données enregistrées pour créer un modèle vNIC
Figure 9 : Confirmation du nouveau modèle
Faits:
Solution de modèle
vNIC
MAC
UCSM
:

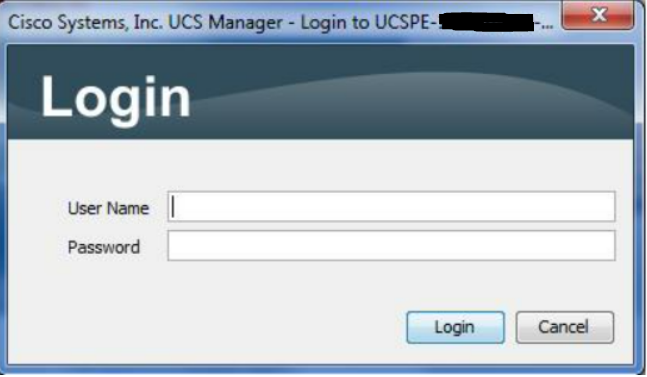

- Connectez-vous à UCSM.
Figure 1 : Écran de connexion
- Sélectionnez l’onglet LAN.
Figure 2 : Sélectionnez l’onglet LAN

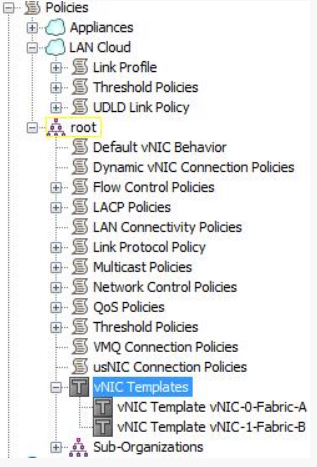

- Sélectionnez vNIC Templates dans l’arborescence.
Figure 3 : Sélectionner un modèle vNIC dans l’arborescence
- Sélectionnez l’un des modèles vNIC existants.
Figure 4 : Choisir un modèle vNIC

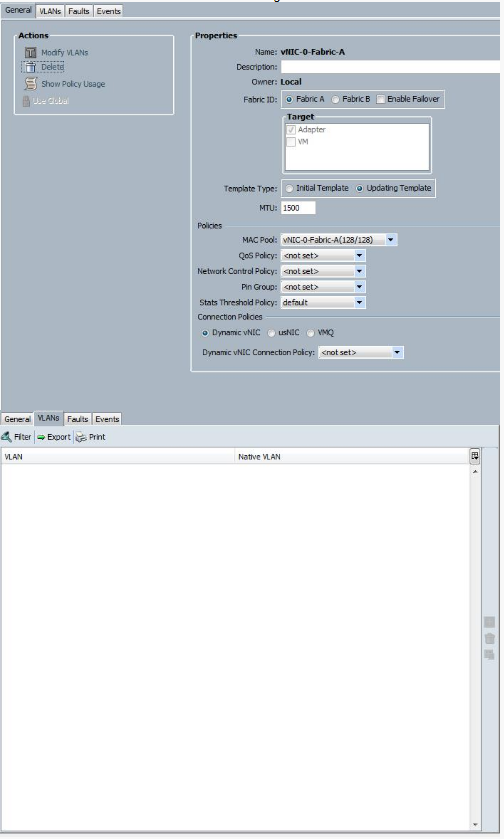

- Prenez des captures d’écran ou enregistrez tous les paramètres sous les onglets Général et VLAN.
Figure 5 : Paramètres d’enregistrement dans les onglets Général et VLAN
- Sélectionnez vNIC Templates dans l’arborescence.
Figure 6 : Sélectionner un modèle vNIC dans l’arborescence
- Cliquez sur le bouton plus vert pour Ajouter en bas de l’interface utilisateur afin de démarrer l’Assistant pour créer un modèle de carte réseau virtuelle.
Figure 7 : Cliquez sur le bouton Ajouter pour démarrer l’Assistant.

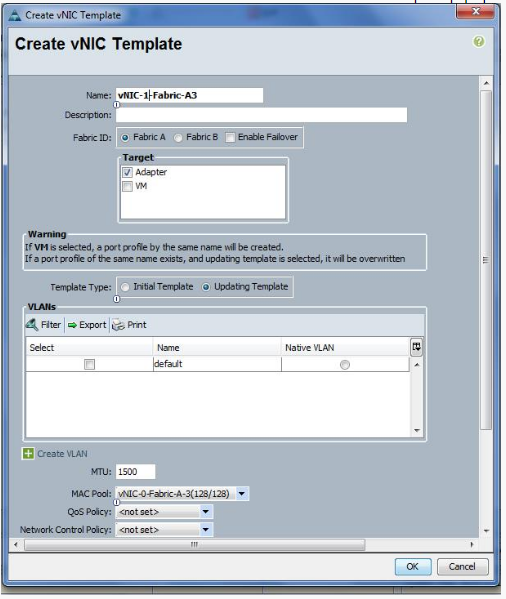

- Utilisez les captures d’écran ou les données enregistrées pour remplir l’affichage Créer un modèle de carte réseau virtuelle. Remplacez le nom par le nouveau nom et le pool Mac sur le nouveau pool MAC associé à ce modèle vNIC, puis cliquez sur le bouton OK .
Figure 8 : Utiliser les données enregistrées pour créer un modèle vNIC

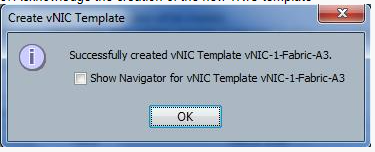

- Confirmez la création du nouveau modèle de carte réseau vNIC en cliquant sur OK.
Figure 9 : Confirmation du nouveau modèle
- Répétez les étapes 4 à 9 pour créer des modèles vNIC à l’aide des nouveaux pools MAC pour tous les modèles vNIC.
