如何使用新的 MAC 集區建立新的 Unified Computing System Manager vNIC 範本

Summary: 本檔說明如何在使用新建立的 MAC 集區之 Unified Computing System （UCS） Manager 中建立 vNIC 範本。

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

建立 vNIC 範本，以便在 Unified Computing System （UCS） Manager 中使用新的 MAC 集區。

事實：
MAC
UCSM
vNIC
範本

解決方案：

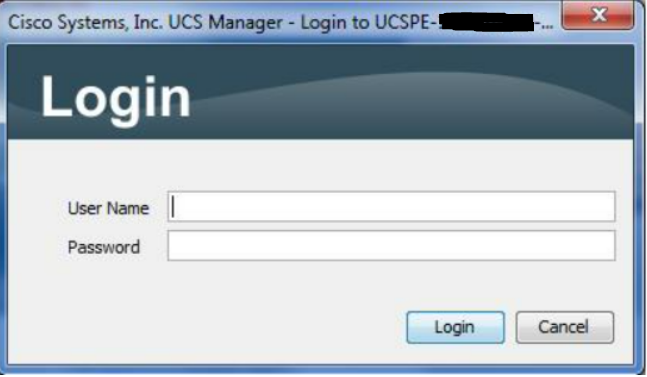

  1. 登入 UCSM。
登入畫面
圖 1：登入畫面
  1. 選取 「LAN」卷標。
選取 LAN 標籤
圖 2：選取 LAN 標籤

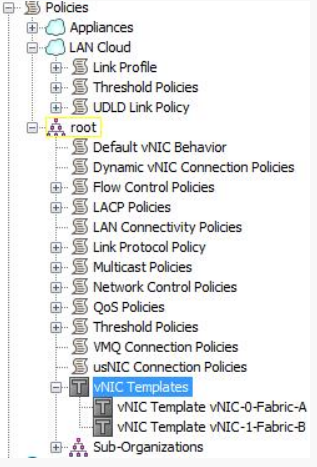

  1. 選取樹狀結構上的 vNIC 範本。
從樹狀結構中選取 vNIC 範本
圖 3： 從樹狀結構中選取 vNIC 範本
  1. 選取其中一個現有的 vNIC 範本。
選擇 vNIC 範本
圖 4：選擇 vNIC 範本

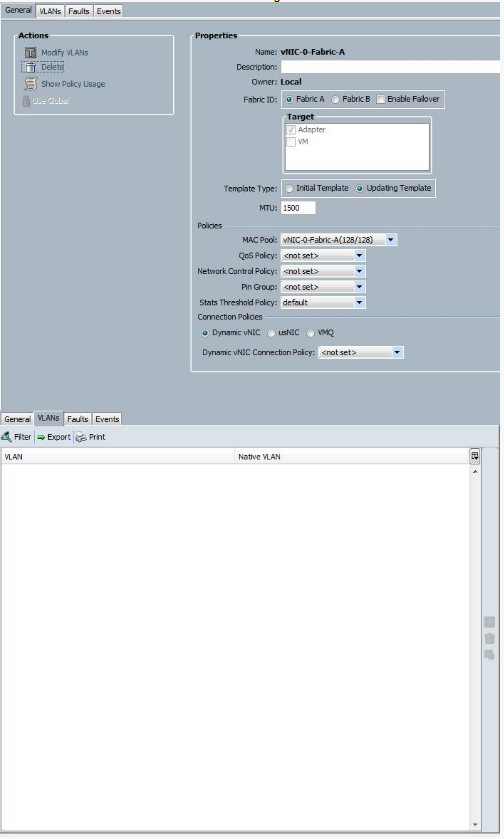

  1. 擷取或記錄 General和 VLAN標籤上的所有設定。
一般標籤和 VLAN 標籤上的記錄設定
圖 5：一般標籤和 VLAN 標籤上的記錄設定

  1. 選取樹狀結構上的 vNIC 範本。
從樹狀結構中選取 vNIC 範本
圖 6：從樹狀結構中選取 vNIC 範本
  1. 按一下 UI 底部的 「新增 」綠色加號按鈕，以啟動精靈以建立 vNIC 範本。
按一下 [Add Button] （新增按鈕） 以開始精靈
圖 7：按一下 [Add Button] （新增按鈕） 以開始精靈

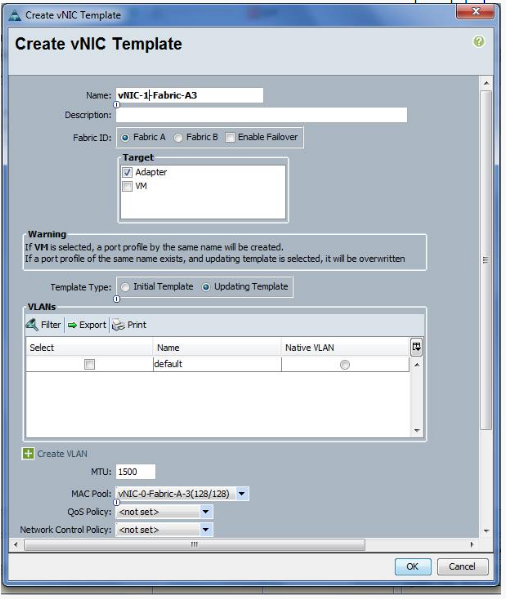

  1. 使用螢幕擷取畫面或記錄的資料來填寫 建立 vNIC 範本顯示。將名稱變更為新名稱，並將 Mac 集區變更為與此 vNIC 範本相關聯的新 MAC 集區，然後按一下「OK 」按鈕。
使用記錄的資料建立 vNIC 範本
圖 8：使用記錄的資料建立 vNIC 範本
  1. 按一下「 OK」以確認新 vNIC 範本的建立。
確認新範本
圖 9：確認新範本
  1. 重複步驟 4-9，以使用所有 vNIC 範本的新 MAC 集區建立 vNIC 範本。
