Як створити нові шаблони vNIC Unified Computing System Manager за допомогою нових MAC-пулів

Summary: У цьому документі пояснюється, як створювати шаблони vNIC в диспетчері уніфікованих обчислювальних систем (UCS), які використовують новостворені MAC-пули.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Створіть шаблони vNIC для використання нового MAC-пулу в диспетчері уніфікованих обчислювальних систем (UCS).

Факти:
Рішення шаблону

MAC
UCSM
vNIC
:
  1. Авторизуйтесь в UCSM.

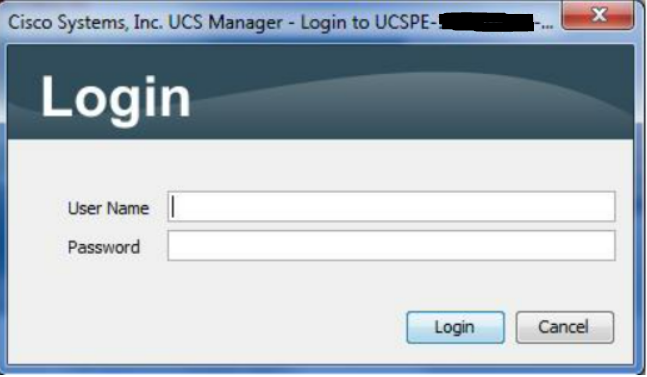

Екран входу
Малюнок 1: Екран входу
  1. Виберіть вкладку LAN ( LAN tab).
Виберіть вкладку LAN
Малюнок 2: Виберіть вкладку LAN
  1. Виберіть шаблони vNIC на дереві.
Виберіть шаблон vNIC з дерева
Малюнок 3:  Виберіть шаблон vNIC з дерева
  1. Виберіть один з існуючих шаблонів vNIC.
Оберіть шаблон vNIC
Малюнок 4: Оберіть шаблон vNIC
  1. Робіть скріншоти або записуйте всі налаштування на вкладках General і VLAN.
Запис параметрів на вкладках General і VLANs
Малюнок 5: Запис параметрів на вкладках General і VLANs

  1. Виберіть шаблони vNIC на дереві.
Виберіть шаблон vNIC з дерева
Малюнок 6: Виберіть шаблон vNIC з дерева
  1. Натисніть зелену кнопку плюса для Add у нижній частині інтерфейсу користувача, щоб запустити майстер створення шаблону vNIC.
Натисніть кнопку Додати, щоб запустити майстер
Малюнок 7: Натисніть кнопку Додати, щоб запустити майстер
  1. Використовуйте скріншоти або записані дані для заповнення дисплея Create vNIC Template. Змініть ім'я на нове ім'я, а пул Mac на новий MAC-пул, пов'язаний з цим шаблоном vNIC, і натисніть кнопку OK .

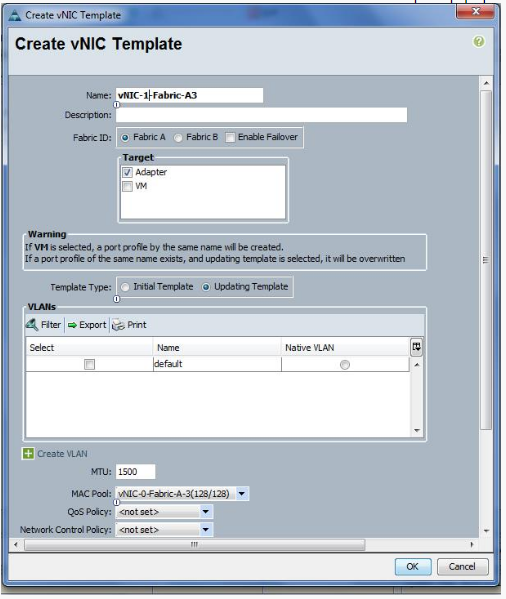

Використання записаних даних для створення шаблону vNIC
Малюнок 8: Використання записаних даних для створення шаблону vNIC
  1. Підтвердьте створення нового шаблону vNIC , натиснувши OK.

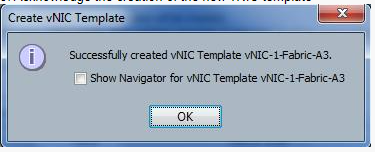

Підтвердження нового шаблону
Малюнок 9: Підтвердження нового шаблону
  1. Повторіть кроки 4-9, щоб створити шаблони vNIC, використовуючи нові пули MAC для всіх шаблонів vNIC.
