PowerProtect Data Manager 一体机 DM5500：“设备的 PCIeSlot 1：1/PCIeSlot 4：1 中的必需上行链路未连接...”

Resumen: 本知识库文章介绍了在部署阶段出现的问题，其中 PowerProtect Data Manager 一体机显示以下严重警告：: 初始网络配置屏幕显示消息“Mandatory uplinks in PCIeSlot 1：1/PCIeSlot 4：1 for appliance are not connected.确保所需的上行链路连接到具有相应电缆的网络交换机。”

Este artículo se aplica a Este artículo no se aplica a Este artículo no está vinculado a ningún producto específico. No se identifican todas las versiones del producto en este artículo.
Consulte estos recursos

Síntomas

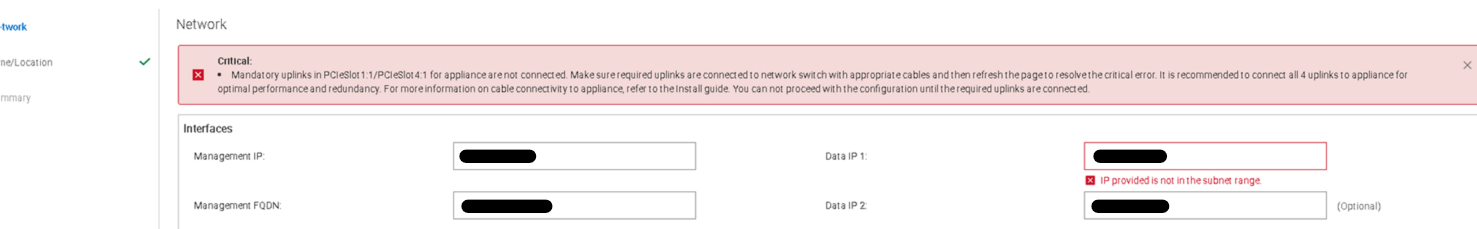

初始登录时，PowerProtect Data Manager 一体机 UI 上可能会出现以下错误：


强制上行链路要求警告

如果您不对所有四个上行链路使用相同的速度 SFP，则可能会出现此问题。我们也不支持铜缆和光纤连接的组合。

DM5500 端口布局
网络请求

标准安装需要四个网络端口。两个端口用于客户管理 IP 地址，两个端口用于到公共客户网络的数据上行链路。
  • LOM PCIe 插槽 1 上的端口 1 和 PCIe 插槽 4 中的端口 1 是客户管理 IP 端口，应转至不同的交换机以提高可靠性和容错能力。
  • LOM PCIe 插槽 1 上的端口 2 和 PCIe 插槽 4 中的端口 2 是用于数据流量的上行链路端口，应转至不同的交换机。

下表显示了 DM5500 上的 NIC 端口组合，具体取决于客户如何配置 HBA。最多可提供六个光纤端口和十个铜缆端口。
提醒：在上表中，列 LOM（PCIe 插槽 1）和（PCIe 插槽 4）上的行 1 分别表示支持两个 10 GbE SFP28 或两个 25 GbE SFP28。如果您为 PCIe 插槽 1 上的两个端口选择 10 GbE SFP28，则必须在 PCIe 插槽 4 上使用相同的 10 GbE SFP28。25 GbE SFP28s 也代表相同的语句。


Causa

以下是导致此问题的原因：
  • 如果您混合使用 10 GbE 和 25 GbE SFP，则会导致此问题
  • 所有四个上行链路应具有相同的速度
  • 我们不支持混合使用铜缆和光纤连接

Resolución

DM5500 一体机不支持在上行链路端口上混用 10 GbE 和 25 GbE SFP。所有 4 个上行链路端口都必须连接到 10 GbE SFP 或 25 GbE SFP。

提醒：
  • 所有四个上行链路应具有相同的速度
  • 我们不支持混合使用铜缆和光纤连接
