Guida alla rimozione delle unità sostituibili dal cliente (CRU) nei sistemi OptiPlex 5070 Micro Form Factor (MFF)

Riepilogo: Questo articolo offre una guida alla rimozione di quelle parti del sistema desktop Dell OptiPlex 5070 con fattore di forma micro che Dell considera sostituibili da chiunque.

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.
Scopri le altre risorse

Sintomi

Queste guide illustrano in modo dettagliato le operazioni da eseguire per la rimozione sicura delle parti considerate CRU in un sistema OptiPlex 5070 Micro Form Factor (MFF) (le CRU sono le parti del sistema per la cui rimozione o sostituzione non è necessario l'intervento di un tecnico). Sono incluse anche delle immagini che fungono da riferimento per quanto descritto.

Sommario:

  1. Guida alla rimozione delle CRU
  2. Istruzioni per la rimozione



Guida alla rimozione



Se queste guide non trattano l'operazione che si intende eseguire, sarà necessario fare riferimento al manuale del sistema.

Questo articolo offre informazioni sulle prassi sicure da seguire prima di utilizzare dispositivi elettronici.


Torna all'inizio



Istruzioni per la rimozione



SLN317720_en_US__1icon Nota: cliccare sul titolo della sezione che si desidera aprire di seguito per visualizzare i contenuti.



|



SLN317720_en_US__2ReqTools_E7450_BKeith_01



1 Piccolo cacciavite a croce 2 Punta in plastica
3 Piccolo cacciavite a testa piatta

SLN317720_en_US__1icon Nota: tenere presente che l'utilizzo di un cacciavite a croce o a testa piatta di grandi dimensioni può danneggiare la testa delle viti. Ciò renderebbe impossibile la rimozione senza strumenti speciali, che non sono disponibili per i nostri ingegneri on-site.



  1. Operazioni preliminari prima della rimozione del coperchio del sistema:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

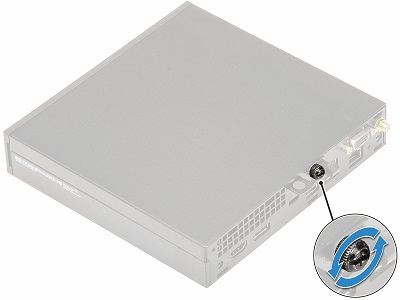

  2. Allentare la vite di fissaggio del coperchio sul retro del sistema.

SLN317720_en_US__4CRU_5070_Base_MFF_01_BK

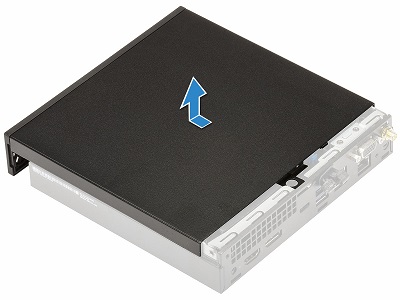

  1. Tirare il coperchio verso la parte anteriore del sistema ed estrarlo dal PC.

SLN317720_en_US__5CRU_5070_Base_MFF_02_BK



  1. Operazioni preliminari prima della rimozione dell'unità disco rigido (HDD) da 2,5":

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema.

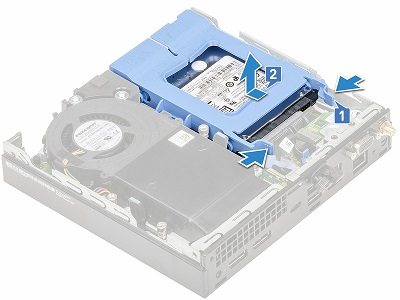

  2. Il gruppo dell'unità HDD da 2,5" si trova nell'angolo anteriore sinistro del sistema. Premere insieme le linguette blu sul retro del gruppo [1].

SLN317720_en_US__6CRU_5070_HDD_MFF_01_BK

  1. Tirare il gruppo verso la parte anteriore del PC ed estrarlo dal PC [2].

  2. Sganciare i piedini di fissaggio dell'unità HDD alla staffa del gruppo e rimuoverlo dalla staffa.



  1. Operazioni preliminari alla rimozione del modulo di raffreddamento del dissipatore di calore:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema.

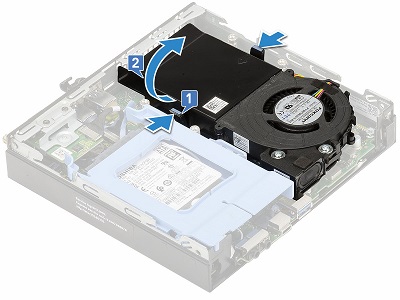

  2. Il modulo di raffreddamento del dissipatore di calore si trova sul lato destro del sistema. Premere insieme le linguette blu su entrambi i lati del gruppo e far scorrere e ruotare il gruppo sul lato destro dello chassis [2].

SLN317720_en_US__7CRU_5070_Fan_MFF_01_BK

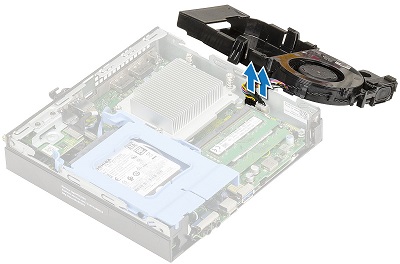

  1. Scollegare i cavi della ventola e degli altoparlanti dalla scheda madre per rimuovere il modulo di raffreddamento dal sistema.

SLN317720_en_US__8CRU_5070_Fan_MFF_02_BK



  1. Operazioni preliminari prima della rimozione della scheda SSD M.2:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema e il gruppo dell'unità HDD.

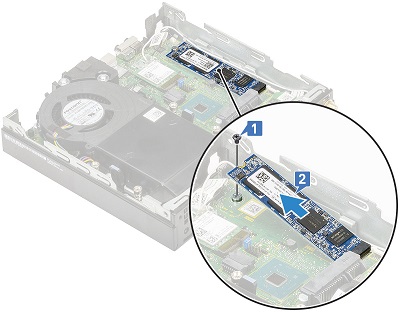

  2. La scheda SSD M.2 si trova sotto il gruppo hdd, rimuovere la vite di fissaggio della scheda M.2 alla scheda madre [1] ed estrarre la scheda dal connettore [2].

SLN317720_en_US__9CRU_5070_SSD_MFF_01_BK

  1. Estrarre la scheda SSD M.2 dal PC.



  1. Operazioni preliminari prima della rimozione della memoria:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema e il modulo di raffreddamento del dissipatore di calore

  2. La memoria si trova sotto il modulo di raffreddamento del dissipatore di calore, allontanare le clip metalliche da ciascun lato del dimm [1].

SLN317720_en_US__10CRU_5070_Memory_MFF_01_BK

  1. Estrarre il dimm dallo slot [2].

SLN317720_en_US__1icon Nota: Ripetere i passaggi 2 e 3 per eventuali moduli di memoria dimm aggiuntivi.



  1. Operazioni preliminari prima della rimozione della batteria a bottone:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema.

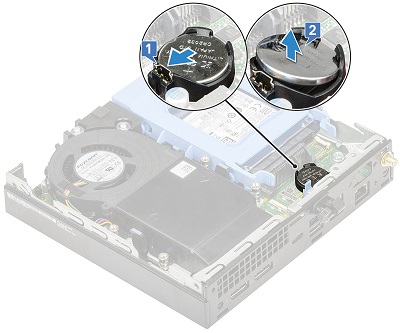

  2. La batteria a bottone si trova dietro al gruppo dell'unità HDD e utilizzando un graffietto in plastica premere sul fermo di rilascio fino a quando la batteria non si accende [1]

SLN317720_en_US__12CRU_5070_Coin_MFF_01_BK

  1. Estrarre la batteria dal connettore e dal sistema [2].



  1. Operazioni preliminari prima della rimozione dell'altoparlante interno:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema e il modulo di raffreddamento del dissipatore di calore

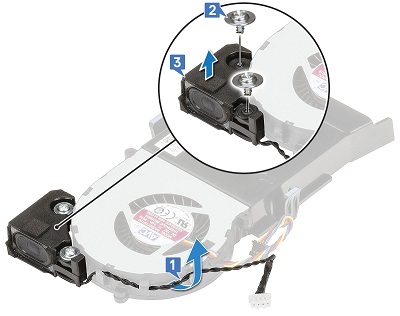

  2. L'altoparlante è collegato all'angolo del modulo di raffreddamento del dissipatore di calore, scollegare il cavo dell'altoparlante dai fermagli di fissaggio sul modulo di raffreddamento [1].

SLN317720_en_US__13CRU_5070_speaker_MFF_01_BK

  1. Rimuovere le due (2) viti di fissaggio del gruppo altoparlanti al modulo di raffreddamento [2] e rimuovere l'altoparlante dal modulo di raffreddamento [3]



  1. Operazioni preliminari prima della rimozione della scheda per reti senza fili (WLAN):

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema e il gruppo dell'unità HDD.

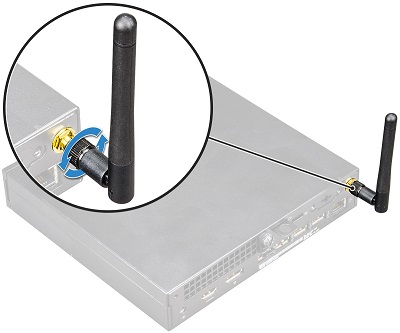

  2. Allentare la vite dell'antenna per rimuovere l'antenna dal retro dello chassis.

SLN317720_en_US__14CRU_5070_WLAN_MFF_01_BK

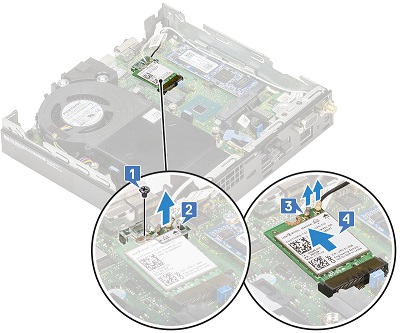

  1. La scheda WLAN si trova tra la scheda SSD M.2 e il modulo di raffreddamento del dissipatore di calore. Rimuovere la vite che fissa la linguetta di plastica alla scheda [1] e rimuovere la linguetta [2].

SLN317720_en_US__15CRU_5070_WLAN_MFF_02_BK

  1. Scollegare i cavi dell'antenna dalla scheda [3] (si tratta di connettori a perno e sganciati con una leggera pressione) ed estrarre la scheda dal connettore [4] sollevandola ed estrarla dal PC.

Per ottenere ulteriore assistenza, contattare il supporto tecnico.
Contattaci Torna alla pagina di indice delle guide allo smontaggio del sistema OptiPlex 5070

Causa

N/D

Risoluzione

N/D
