Инструкции по извлечению заменяемых клиентом компонентов (CRU) из микро-ПК (MFF) OptiPlex 5070

Riepilogo: В этой статье приведены инструкции по извлечению компонентов настольного микро-ПК Dell OptiPlex 5070, которые компания Dell считает достаточно простыми для извлечения и замены любым компьютером. ...

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.

Sintomi


В этих руководствах приведены пошаговые инструкции по безопасному извлечению заменяемых клиентом компонентов (CRU) из микро-ПК (MFF) OptiPlex 5070. (CRU — это компоненты системы, которые можно извлечь или заменить без помощи инженера.) Руководства также содержат изображения, дополняющие описание.


Содержание:

  1. Руководство по извлечению CRU
  2. Инструкции по извлечению



Руководство по извлечению



Если данные руководства не содержат нужной информации, обратитесь к руководству по системе.

В следующей статье представлена информация о безопасной эксплуатации, с которой необходимо ознакомиться перед началом работы с электрическим оборудованием.


В начало




Инструкции по извлечению



SLN317720_en_US__1icon Примечание. Чтобы просмотреть содержимое раздела, нажмите на один из заголовков ниже.





SLN317720_en_US__2ReqTools_E7450_BKeith_01



1. Небольшая крестовая отвертка 2. Пластиковая лопатка
3. Маленькая шлицевая отвертка

SLN317720_en_US__1icon Примечание. Помните, что большой крестовой или плоской отверткой можно повредить головки винтов. Это сделает их удаление невозможным без специальных инструментов, которые недоступны нашим инженерам на местах.



  1. Подготовка к снятию крышки системы:

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

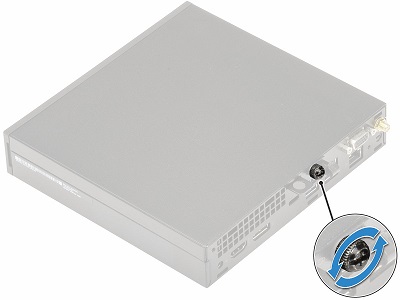

  2. Ослабьте винт, фиксирующий крышку на задней панели системы.

SLN317720_en_US__4CRU_5070_Base_MFF_01_BK

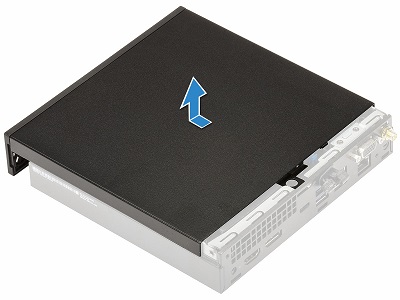

  1. Сдвиньте крышку в сторону передней части системы, поднимите и снимите ее.

SLN317720_en_US__5CRU_5070_Base_MFF_02_BK



  1. Подготовка к извлечению жесткого диска 2,5":

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите крышку компьютера

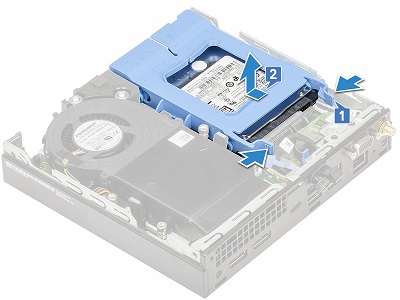

  2. Модуль жесткого диска 2,5" расположен в левом переднем углу системы. Нажмите на синие выступы в задней части узла вместе [1].

SLN317720_en_US__6CRU_5070_HDD_MFF_01_BK

  1. Потяните модуль в сторону передней части компьютера, поднимите и извлеките его [2].

  2. Отсоедините штифты, крепящие жесткий диск к кронштейну модуля, и снимите его с кронштейна.



  1. Подготовка к извлечению воздуходува теплоотвода:

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите крышку компьютера

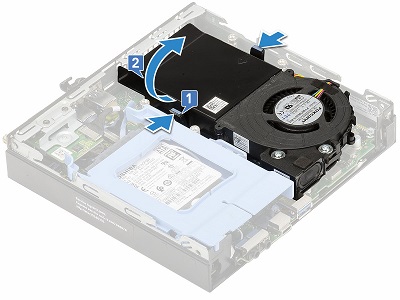

  2. Воздуходув теплоотвода находится на правой стороне системы. Нажмите на синие выступы с обеих сторон сборки, сдвиньте и поверните модуль по правой стороне корпуса [2].

SLN317720_en_US__7CRU_5070_Fan_MFF_01_BK

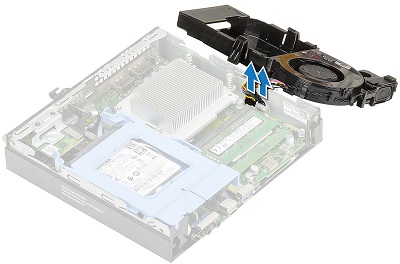

  1. Отсоедините кабели вентилятора и динамика от системной платы, чтобы снять воздуходув с системы.

SLN317720_en_US__8CRU_5070_Fan_MFF_02_BK



  1. Подготовка к извлечению платы M.2 SSD:

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите крышку системы и модульжесткого диска.

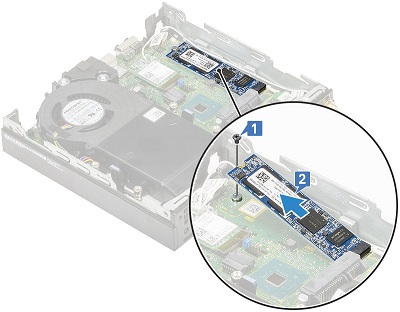

  2. Плата твердотельного накопителя M.2 расположена под жестким диском в сборе. Открутите винт, которым плата M.2 крепится к системной плате [1], и извлеките плату из разъема [2].

SLN317720_en_US__9CRU_5070_SSD_MFF_01_BK

  1. Вертикально извлеките плату M.2 SSD из компьютера.



  1. Подготовка к извлечению модулей памяти.

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите крышку системы ивоздуходув теплоотвода.

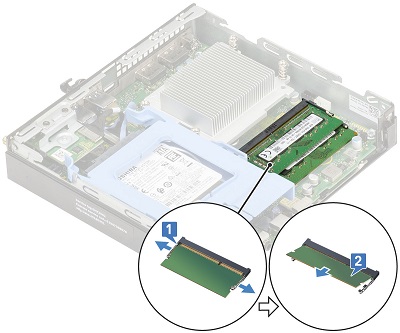

  2. Модуль памяти расположен под воздуходувом радиатора, потяните металлические зажимы с каждой стороны модуля dimm [1].

SLN317720_en_US__10CRU_5070_Memory_MFF_01_BK

  1. Извлеките модуль dimm из слота [2].

SLN317720_en_US__1icon Примечание. Повторите шаги 2 и 3 для всех дополнительных модулей памяти DIMM.



  1. Подготовка к извлечению батарейки типа «таблетка»

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите крышку компьютера

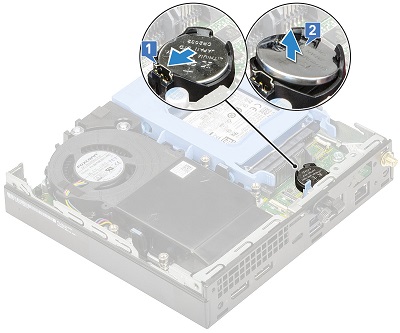

  2. Батарейка типа «таблетка» находится за жестким диском в сборе и с помощью пластмассовой палочки нажмите на защелку до тех пор, пока батарейка не выдвинется [1].

SLN317720_en_US__12CRU_5070_Coin_MFF_01_BK

  1. Извлеките аккумулятор из разъема и компьютера [2].



  1. Подготовка к извлечению встроенного динамика.

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите крышку системы ивоздуходув теплоотвода.

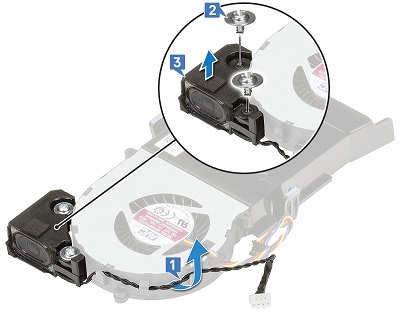

  2. Динамик прикреплен к углу воздуходува радиатора, отсоедините кабель динамика от фиксаторов на воздуходуве [1].

SLN317720_en_US__13CRU_5070_speaker_MFF_01_BK

  1. Выверните 2 (два) винта, которыми динамик в сборе крепится к воздуходуву [2], и извлеките динамик из воздуходува [3].



  1. Подготовка к извлечению платы беспроводной сети (WLAN):

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите крышку системы и модульжесткого диска.

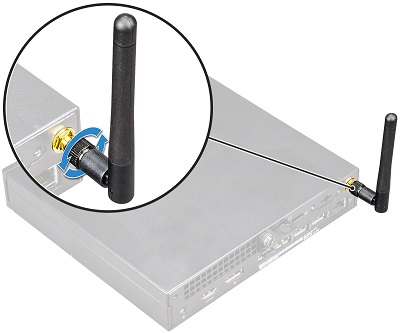

  2. Ослабьте винт антенны, чтобы снять антенну с задней части корпуса.

SLN317720_en_US__14CRU_5070_WLAN_MFF_01_BK

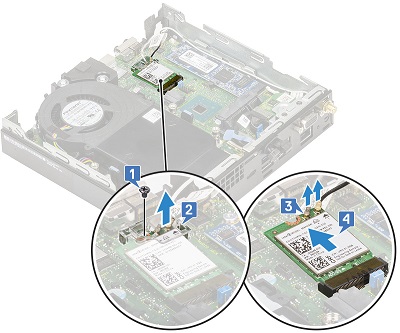

  1. Плата WLAN находится между платой твердотельного накопителя M.2 и воздуходувом радиатора. Открутите винт, которым пластиковый фиксатор крепится к плате [1], и снимите фиксатор [2].

SLN317720_en_US__15CRU_5070_WLAN_MFF_02_BK

  1. Отсоедините антенные кабели от платы [3] (это штыпьковые разъемы, которые отсоединяются, слегка надавлив), и извлеките плату из разъема [4], поднимите и извлеките ее из компьютера.


Если требуется дополнительная помощь, обратитесь в службу технической поддержки.
Связаться с нами Вернуться на страницу оглавления руководства по извлечению компонентов OptiPlex 5070
