Dell Precision 3630 Towerワークステーション: お使いのコンピューターのビジュアル ガイド
概要: この記事は、Dellから出荷されるDell Precision 3630 Towerワークステーションの外部ポートと機能、および一部の内部パーツについてのビジュアル ガイドです。
この記事は次に適用されます：
この記事は次には適用されません：
この記事は、特定の製品に関連付けられていません。
すべての製品パージョンがこの記事に記載されているわけではありません。
現象
次の記事では、Dell Precision 3630 Towerワークステーションのビジュアル ガイドを提供し、お使いのPCの外部ポートと機能の一覧を示します。
メモ: 各場所に関する詳しい説明については、www.dell.com/support のシステム マニュアルを参照してください。
目次:
前面図

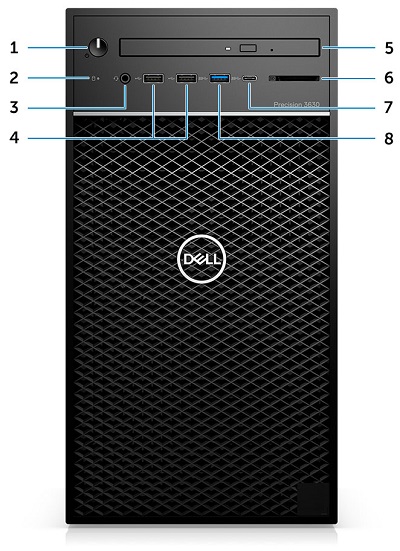

（図1：前面図）
| 1 | 電源ボタン/診断インジケーター | 2 | ハードドライブアクティビティLED |
| 3 | 3.5 mmステレオ ヘッドセット/マイク。コンボ コネクター | 4 | USB 2.0 Type-Aコネクタ x2 |
| 5 | 光学ドライブ/CACリーダー(オプション) | 6 | メディア カード リーダー(オプション) |
| 7 | USB 3.1 Type-Cコネクター | 8 | USB 3.1 Type-Aコネクター |
背面図

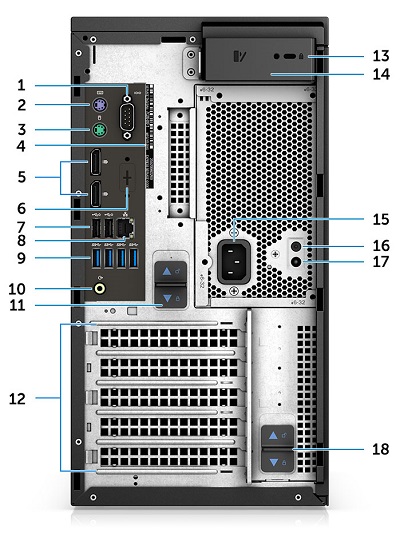

（図2：背面図）
| 1 | シリアルコネクタ | 2 | PS/2キーボード コネクター |
| 3 | PS/2マウス コネクター | 4 | Service Tag |
| 5 | DisplayPortコネクター x2 | 6 | VGA、DP、HDMI、Type-Cドーターボード用スロット(オプション) |
| 7 | USB 2.0 Type-Aコネクター(SmartPower x 2付き) | 8 | ネットワーク（NIC）コネクター |
| 9 | USB 3.1 Gen1コネクター x4 | 10 | オーディオ ライン出力コネクター |
| 11 | PSUヒンジ リリース ラッチ | 12 | 拡張カード スロット |
| 13 | ケンジントン/パドロック スロット | 14 | カバーリリースラッチ |
| 15 | 電源コネクター | 16 | PSU(電源供給ユニット)内蔵セルフ テスト(BIST)ボタン |
| 17 | PSU内蔵セルフ テスト(BIST)LED | 18 | PSUヒンジ リリース ラッチ |
サービスタグの位置

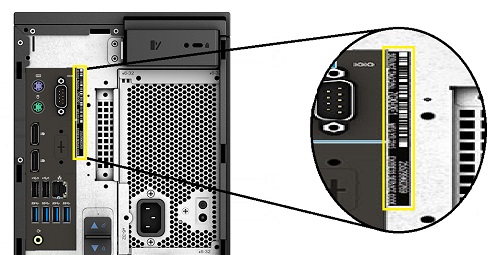

(図3:サービス タグの位置)
追加情報:
原因
なし
解決方法
なし
