PowerEdge: PERC上のVirtual Diskにおけるホットスペアメンバー交換(Copy to Spare)手順

対象製品および条件

• PERC6*以降のRAIDコントローラを搭載したPowerEdge、PowerVault製品
  PERC6i、PERC6Eはファームウェアv6.1.1-0047以降が搭載されていること
• RAID5、RAID6、RAID50、RAID60で構成されたVirtual Diskが存在する
• 障害待機ディスク(以下ホットスペア)が存在する
• OpenManage Server Administrator(以下OMSA)がインストールされている
• またはiDRAC RACADMコマンド ラインが使用できる環境下である(以下racadm)
  iDRAC9以降のracadmで利用可能です

Copy to Spare手順(Webブラウザ使用)

ここでは、OMSAを利用してメンバーディスクSlot2(0:1:2)からホットスペアSlot5(0:1:5)へCopy to Spareしハードディスクを交換する手順について説明します。

環境

• RAIDコントローラ：PERC H710
• Virtual Disk RAIDレベル：RAID5
• Virtual Disk構成ID：Slot2(0:1:2)、Slot3(0:1:3)、Slot4(0:1:4)の計3台
• ホットスペア：Slot5(0:1:5)

手順

1. WebブラウザよりOMSAを起動します。

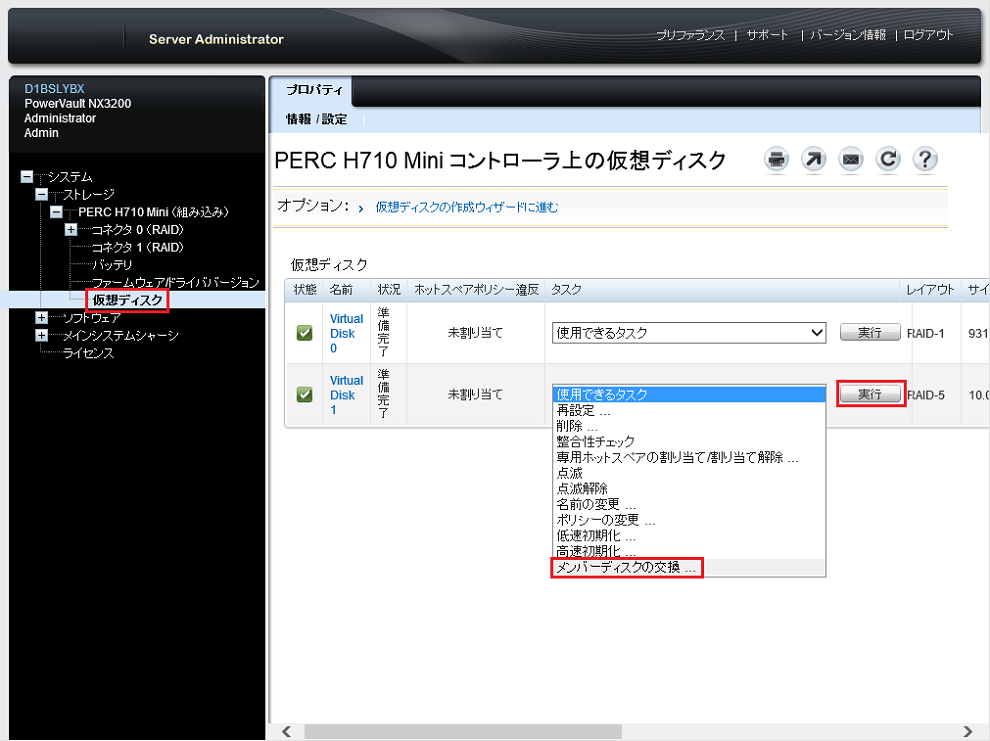

2. 仮想ディスクのタスクよりメンバーディスクの交換を選択し実行します。


3. 使用可能なメンバー物理ディスク欄よりHDD#0:1:2を選択し、メンバー交換操作に使用できるディスク欄よりHDD#0:1:5を選択して適用をクリックします。

   GHS=Global Hot Spare


4. ホットスペアを選択した場合、注意画面が表示されたら内容を確認しOKをクリックします。

   Virtual Diskに属していない"準備完了"ディスクを選択することもできます。その場合、手順8.の自動Copy Backは実行されません。

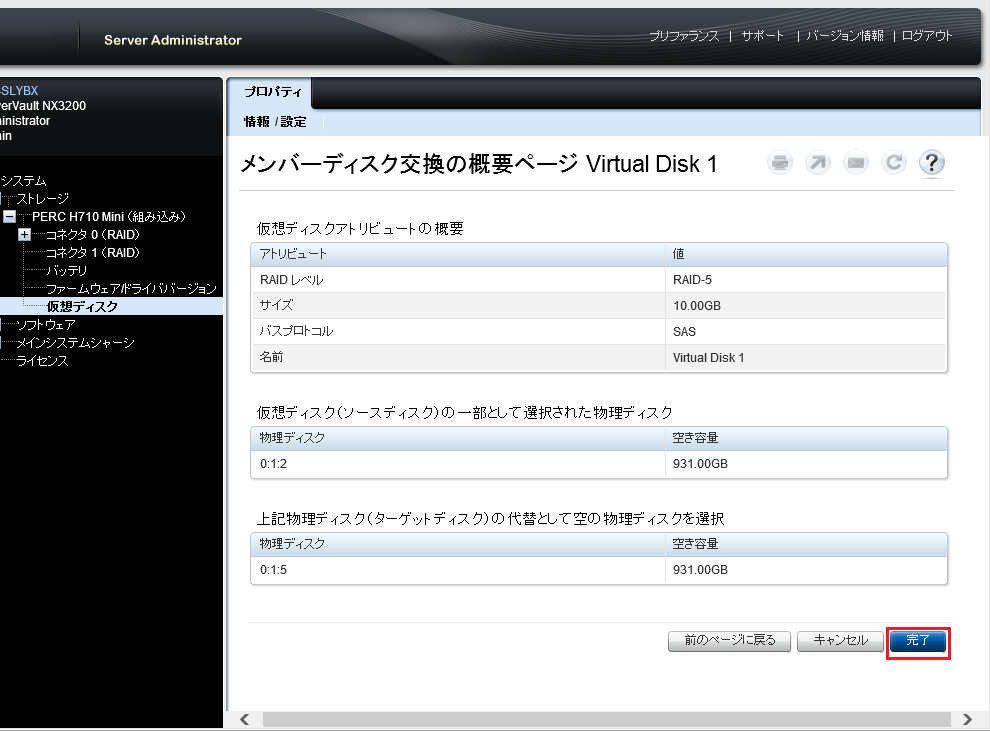

5. メンバーディスク交換の概要ページが表示されたら内容を確認し、問題がなければ完了をクリックします。


6. HDD#0:1:5のステータスが"交換中"に変わったら完了するまで待ちます。
   完了後HDD#0:1:2のステータスが"オンライン"から"準備完了"に変わります。

   HDD#0:1:2～0:1:4のステータスおよび仮想ディスクのステータスはすべてオンライン状態のままで、障害ステータスには変わりません。
   万が一操作をキャンセルしたい場合は、物理ディスク項目のHDD#0:1:5のタスクよりメンバー交換のキャンセルを選択します。


7. HDD#0:1:2を取り外しハードディスクを交換します。

8. 交換ハードディスクが検知されると、自動でHDD#0:1:5からHDD#0:1:2へCopy Backが進行します。
   完了後、Copy to Share実施前の構成に戻ります。

Copy to Spare(omreport使用)

ここでは、omreport(OMSA CLIコマンド)を利用してメンバーディスクSlot2(0:1:2)からホットスペアSlot5(0:1:5)へCopy to Spareしハードディスクを交換する手順について説明します。

構成

• RAIDコントローラ：PERC H710
• Virtual Disk RAIDレベル：RAID5
• Virtual Disk構成ID：Slot2(0:1:2)、Slot3(0:1:3)、Slot4(0:1:4)の計3台
• ホットスペア：Slot5(0:1:5)

手順

1. Windowsの場合は管理者権限のコマンドプロンプト、Linux･VMwareの場合はroot権限のコンソールよりCopy to Shareコマンドを実行します。

   Virtual Diskに属していない"Ready"ディスクを選択することもできます。その場合、手順4.の自動Copy Backは実行されません。

   基本構文

   omconfig storage vdisk action=replacememberdisk controller="コントローラーID" vdisk="Virtual Disk ID" source="Copyする側のディスクID" destination="Copyされる側のディスクID"

   コマンド実行例

   omconfig storage vdisk action=replacememberdisk controller=0 vdisk=1 source=0:1:2 destination=0:1:5

   補足
   各ID番号は以下のコマンドで確認できます。

   • コントローラID
     コマンド：

     #omreport storage controller

     出力例：

     Controller PERC H710 Mini (Embedded)

     Controllers
     ID: 0 <-コントローラーID
     Status: Ok
     Name: PERC H710 Mini←RAIDコントローラー名
     Slot ID: Embedded
     State: Ready
     Firmware Version: 21.3.1-0004
     Latest Available Firmware Version: Not Applicable

   • Virtual Disk ID
     コマンド：

     #omreport storage vdisk

     出力例：

     ID: 1 <-Virtual Disk ID
     Status: Ok
     Name: Virtual Disk 1←Virtual Disk名
     State: Ready
     Hot Spare Policy violated: Not Assigned
     Encrypted: Not Applicable
     Layout: RAID-5←RAIDレベル

   • Copyする側のディスクID、Copyされる側のディスクID
     コマンド：

     #omreport storage pdisk controller="コントローラーID"

     出力例：

     ID: 0:1:2
     Status: Ok
     Name: Physical Disk 0:1:2
     State: Online
     Power Status: Spun Up
     (省略)
     ID: 0:1:5
     Status: Ok
     Name: Physical Disk 0:1:5
     State: Ready
     Power Status: Spun Up
     (省略)
     Available RAID Disk Space : 0.00 GB (0 bytes)
     Hot Spare: Global←Global Hot Spare

   • destinationディスク(ここではHDD#0:1:5)のステータスが"Replacing"になっていることを確認します。
     コマンド：

     #omreport storage pdisk controller=0

     出力例：

     ID: 0:1:5
     Status: Ok
     Name: Physical Disk 0:1:5
     State: Replacing <-現在のハードディスクのステータス
     Power Status: Spun Up
     Bus Protocol: SAS
     Media: HDD
     Device Life Remaining: Not Applicable
     Failure Predicted: No
     Revision: PS08
     Driver Version: Not Applicable
     Model Number: Not Applicable
     Certified: Yes
     Encryption Capable: No
     Encrypted: Not Applicable
     Progress: 41% complete <-進行状況
     Mirror Set ID: Not Applicable

2. destinationディスクのステータスが"Online"に変わったらCopy to Shareは終了です。
   Sourceディスク(ここではHDD#0:1:2)を取り外しハードディスクを交換します。

3. 交換ハードディスクが検知されると、自動でHDD#0:1:5からHDD#0:1:2へCopy Backが進行します。
   完了後、Copy to Share実施前の構成に戻ります。

Copy to Spare(racadm使用)

構成

• RAIDコントローラ：PERC H740P Mini
• Virtual Disk RAIDレベル：RAID1
• Virtual Disk構成ID：Slot1、Slot2の計2台で構成
• ホットスペア：Slot3

手順
iDRAC RACADMコマンド ラインのチュートリアル

基本構文

racadm storage replacephysicaldisk:<Copyする側のディスクID> -dstpd <Copyされる側のディスクID>

racadm jobqueue create <RAIDコントローラのFQDD> --realtime

補足
各ID番号は以下のコマンドで確認できます。
RAIDコントローラのFQDDを確認する。

racadm storage get controllers

ハードディスクのFQDDを確認する

racadm storage get pdisks

コマンド実行例

1. 各IDの情報を確認します。

   racadm storage get controllers

   racadm storage get pdisks

   racadm storage get controllers
   RAID.Integrated.1-1
   AHCI.Embedded.1-1
   AHCI.Embedded.2-1

   racadm storage get pdisks
   Disk.Bay.0:Enclosure.Internal.0-1:RAID.Integrated.1-1
   Disk.Bay.1:Enclosure.Internal.0-1:RAID.Integrated.1-1
   Disk.Bay.2:Enclosure.Internal.0-1:RAID.Integrated.1-1
   Disk.Bay.3:Enclosure.Internal.0-1:RAID.Integrated.1-1
   Disk.Bay.4:Enclosure.Internal.0-1:RAID.Integrated.1-1

2. 確認したIDを使用してCopy to spareを実行します。

   racadm storage replacephysicaldisk:<Source PD FQDD> -dstpd <Destination PD FQDD>

   <Source PD FQDD>=コピー元(現在仮想ディスクに含まれているハードディスク)
   <Destination PD FQDD>=コピー先(現在ホットスペアに設定されているハードディスク)

   racadm storage replacephysicaldisk:Disk.Bay.2:Enclosure.Internal.0-1:RAID.Integrated.1-1 -dstpd Disk.Bay.3:Enclosure.Internal.0-1:RAID.Integrated.1-1
   STOR094 : The storage configuration operation is successfully completed
   and the change is in pending state.
   To apply the configuration operation immediately, create a configuration job
   using the --realtime option.
   To apply the configuration after restarting
   the server, create a configuration job using the -r option.
   To create the necessary real-time and restart jobs, run the jobqueue command.
   For more information about jobqueue command, run the
   'racadm help jobqueue' command.

3. 実行した処理にJobを作成し実行します。

   racadm jobqueue create RAID.Integrated.1-1 -s TIME_NOW --realtime

   racadm jobqueue create RAID.Integrated.1-1 -s TIME_NOW --realtime
   RAC1024: Successfully scheduled a job.
   Verify the job status using "racadm jobqueue view -i JID_xxxxx" command.
   Commit JID = JID_343321982133

4. Copy to spareの操作が完了するまで待ちます。
   以下のコマンドより、各物理ディスクの詳細を確認することができます。(今回はHDD#3のstatusを抜粋)

   racadm storage get pdisks -o

   racadm storage get pdisks -o
   ≀
   Disk.Bay.3:Enclosure.Internal.0-1:RAID.Integrated.1-1
      Status                           = Ok
      DeviceDescription                = Disk 3 in Backplane 1 of Integrated RAID Controller 1
      RollupStatus                     = Ok
      Name                             = Physical Disk 0:1:3
      State                            = Online
      OperationState                   = Copy Back <-現在のハードディスクのステータス
      Progress                         = 49 % <-進行状況

5. iDRAC GUIにてstatusが入れ替われば作業完了です。
