「PowerEdge：HDDのLEDの意味
概要: この記事では、バックプレーンのハード ドライブLEDインジケーターについて説明します。
この記事は次に適用されます：
この記事は次には適用されません：
この記事は、特定の製品に関連付けられていません。
すべての製品パージョンがこの記事に記載されているわけではありません。
手順
物理ドライブ LED インジケータについて
ホット スワップ ドライブでは、バックプレーンにはドライブごとに2つのLEDインジケーターがあり、それぞれのキャディーの上部に光を透過します。
- ドライブは左側のライトを管理し、ドライブ上のアクティビティを示します。
- ストレージコントローラを搭載したバックプレーンは右側のインジケータを制御し、ドライブのステータスを示すために使用されます。
詳細な説明については、以下のセクションを参照してください。
 |

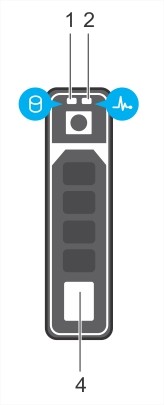

1.ハード ドライブ アクティビティー インジケーター 2.ハード ドライブ ステータス インジケーター 4.ハード ドライブの取り出しボタン。 |
| ドライブ・ステータス・インジケータのパターン（RAIDのみ） | 状態 |
| 点滅(緑、毎秒2回) | ドライブの識別中または取り外し準備中です。 |
| 緑色、橙色に点滅してから消灯します。 | 予期されたドライブ障害。 |
| 点滅(オレンジ、毎秒4回) | ドライブの障害 |
| 点滅(緑、ゆっくり) | ドライブをリビルド中 |
| 点灯(緑色) | ドライブがオンライン状態 |
| 緑色に 3 秒間点滅、橙色に 3 秒間点滅、6 秒間消灯します。 | 再構築が中断されました。 |
| 消灯 | 挿入準備完了、取り外し可能、または未検出 |
