Instrukcja demontażu części wymienianych przez klienta (CRU) w stacji roboczej Precision 3930 Rack

Podsumowanie: Ten artykuł zawiera wskazówki dotyczące części stacji roboczej Precision 3930 Rack, które według firmy Dell można zdemontować lub wymienić samodzielnie.

Ten artykuł dotyczy Ten artykuł nie dotyczy Ten artykuł nie jest powiązany z żadnym konkretnym produktem. Nie wszystkie wersje produktu zostały zidentyfikowane w tym artykule.
Sprawdź inne zasoby

Objawy

Te przewodniki opisują czynności do wykonania w celu bezpiecznego demontażu podzespów CRU stacji roboczej Precision Rack 3930. (podzespoły CRU to części, które może samodzielnie zdemontować lub wymienić użytkownik komputera). W przewodnikach umieszczono pomocnicze zdjęcia.

Spis treści:

  1. Instrukcja wymiany części modułu wymienianego samodzielnie przez użytkownika (CRU)
  2. Instrukcja demontażu



Przewodnik po demontażu



Jeśli nie znajdziesz potrzebnych informacji w przewodniku, zajrzyj do Instrukcji obsługi komputera.

Poniższy artykuł zawiera informacje dotyczące zasad bezpieczeństwa, które należy wziąć pod uwagę przed rozpoczęciem pracy ze sprzętem elektrycznym.

Przyczyna



Instrukcja demontażu



SLN314241_en_US__1icon Uwaga: kliknij znajdujący się poniżej tytuł sekcji, którą chcesz otworzyć, aby zobaczyć zawartość.

|



SLN314241_en_US__2ReqTools_E7450_BKeith_01

1 Mały śrubokręt krzyżowy 2 Plastikowy otwierak
3 Mały śrubokręt płaski

SLN314241_en_US__1icon Uwaga: należy pamiętać, że użycie dużego śrubokrętu krzyżakowego lub płaskiego może spowodować uszkodzenie łbów śrub. Ich demontaż będzie wówczas niemożliwy bez użycia narzędzi specjalnych, którymi nie dysponują nasi technicy w siedzibie klienta.




  1. Instrukcje przed demontażem pokrywy górnej:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

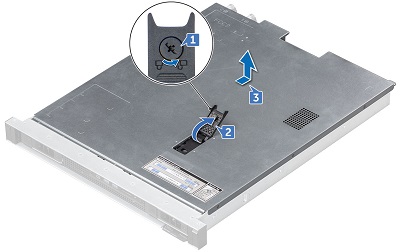

  2. Obróć okrągłą blokadę na zatrzasku za pomocą śrubokręta krzyżakowego w lewo, aby go odblokować [1]. Pociągnij zatrzask zwalniający w górę i w kierunku tylnej części obudowy [2], przesuń pokrywę w kierunku tylnej części obudowy, unieś ją i wyjmij [3].

SLN314241_en_US__4R3930_Cover_BK_01

  1. Instrukcje przed demontażem przewodu powietrza:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę

  2. Wyjmij kabel panelu przedniego.

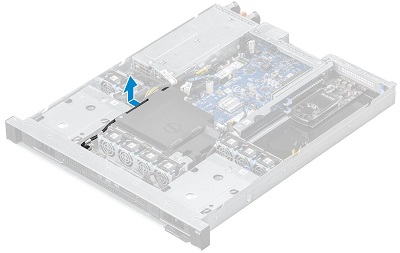

SLN314241_en_US__5R3930_AirDuct_BK_01

  1. Unieś kanał wentyliacyjny i wyjmij go z radiatora

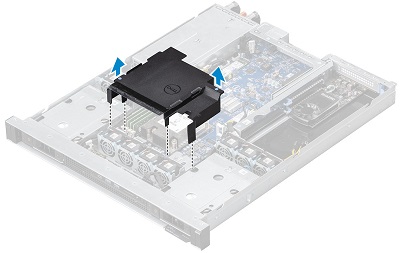

SLN314241_en_US__6R3930_AirDuct_BK_02





  1. Instrukcje przed demontażem modułu Riser 1:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę

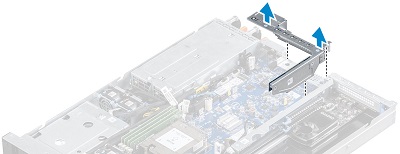

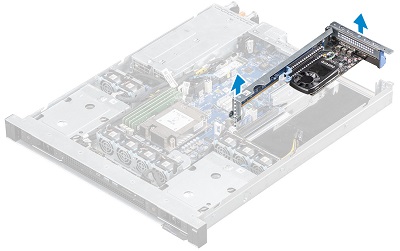

  2. Wyjmij wspornik z komputera, wyjmując dwa niebieskie punkty podnośnika po obu stronach wspornika.

SLN314241_en_US__7R3930_ExpCard_BK_01

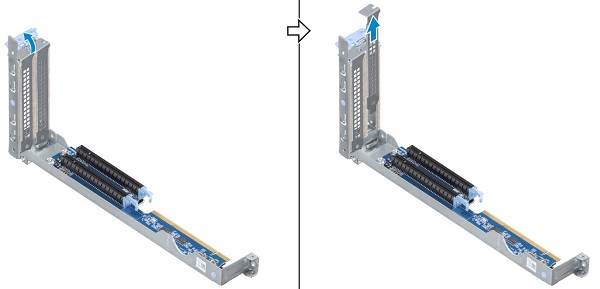

  1. Pociągnij zaczep zwalniający, aby otworzyć gniazda Riser 1, i wyjmij zaślepkę z gniazd.

SLN314241_en_US__8R3930_ExpCard_BK_02

  1. Instrukcje przed demontażem karty graficznej:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę i zdejmij moduł Riser 1

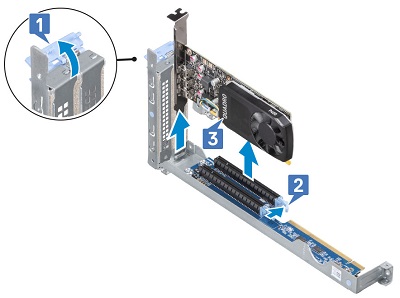

  2. Sprawdź, czy na karcie nie ma kabli zasilania i odłącz wszystkie widoczne przewody zasilające. Pociągnij zaczep zwalniający [1] i odłącz zacisk mocujący z tyłu karty [2], a następnie podnieś i wyjmij kartę ze wspornika [3].

SLN314241_en_US__9R3930_ExpCard_BK_03

  1. Instrukcje przed demontażem modułu Riser 2:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę

  2. Odszukaj niebieskie punkty podnośnika na module Riser 2 i zatężając je, podnieś moduł i wyjmij go z komputera.

SLN314241_en_US__10R3930_ExpCard_BK_07

  1. Pociągnij niebieską tabelę zwalniania [1], aby wyjąć zaślepkę z gniazda [2].

SLN314241_en_US__11R3930_ExpCard_BK_08

SLN314241_en_US__1icon Uwaga: Niektóre karty rozszerzeń wymagają dodatkowego zasilania do prawidłowego działania, zwykle za pomocą dodatkowego kabla zasilania lub wentylatora. Niektóre typy kart graficznych mają zatrzask blokujący z tyłu karty, który zabezpiecza ją w gnieździe na płycie głównej.



  1. Instrukcje przed demontażem Przed demontażem pamięci:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę i przewód wentyliacyjny

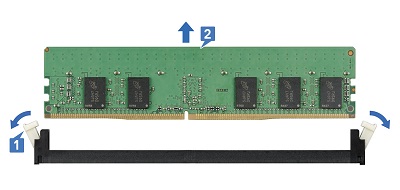

  2. Odciągnij zaciski mocujące od pamięci [1], a następnie podnieś i wyjmij pamięć z komputera. [2]

SLN314241_en_US__13R3930_Memory_BK_01

SLN314241_en_US__1icon Uwaga: Powtórz krok 2 dla wszystkich dodatkowych modułów pamięci w komputerze.



  1. Instrukcje przed demontażem zespołu dysku twardego (HDD):

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

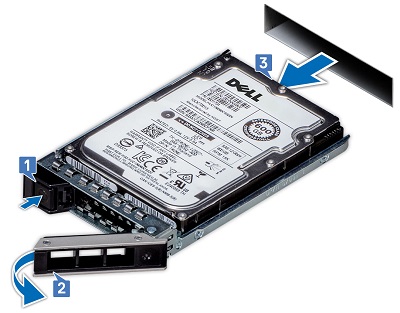

  2. Naciśnij przycisk zwalniający z przodu zestawu dysku [1], aby otworzyć zatrzask zwalniający. Pociągnij zatrzask zwalniający [2], aby odblokować napęd, a następnie wyciągnij zespół i wyjmij go z przodu komputera [3].

SLN314241_en_US__15R3930_HDD_BK_01

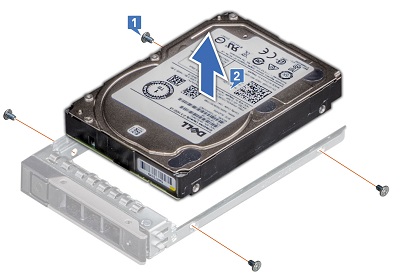

  1. Aby wyjąć sterownik z zestawu, wykręć cztery (4) śruby mocujące prowadnice boczne do napędu [1] i wyjmij napęd z zestawu [2].

SLN314241_en_US__16R3930_HDD_BK_02

  1. Instrukcje przed demontażem płyt montażowych dysku twardego:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę

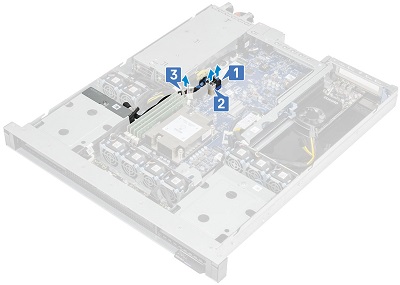

  2. Odłącz kable danych [1] i zasilania [2] od lewej i prawej płyty montażowej do płyty głównej.

  3. Wyjmij kabel z zacisków [3].

SLN314241_en_US__17R3930_BPlane_BK_01

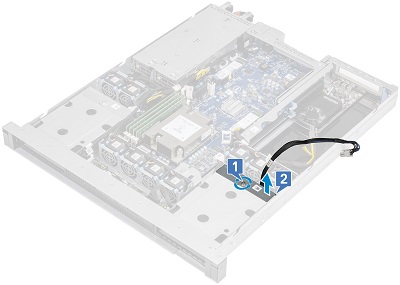

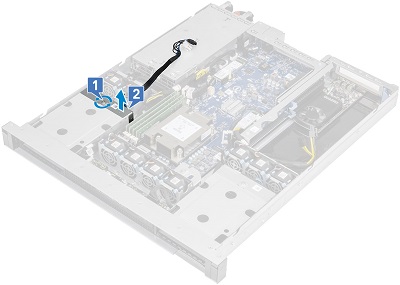

  1. Poluzuj jedną śrubę mocującą [1] mocującą płytę montażową do obudowy i wyjmij płytę montażową z komputera [2].

SLN314241_en_US__18R3930_BPlane_BK_02

  1. Powtórz poprzednie czynności dla prawej płyty backplane.

SLN314241_en_US__19R3930_BPlane_BK_03

  1. Instrukcje przed demontażem dysku SSD M.2 PCIe:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę

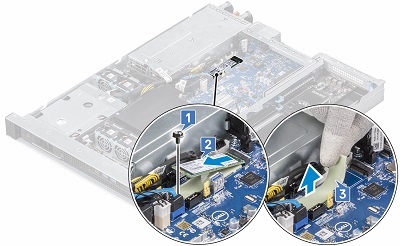

  2. Wykręć jedną śrubę mocującą kartę SSD do płyty głównej [1].

  3. Wyjmij kartę SSD ze złącza na płycie głównej [2].

  4. Wyjmij podkładkę termiczną [3].

SLN314241_en_US__20R3930_SSD_BK_01



  1. Instrukcje przed demontażem obudowy wentylatora i wentylatora systemowego:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę i przewód wentyliacyjny

  2. Odłącz kabel wentylatora od płyty głównej.

  3. Unieś wentylator prosto i wyjmij go z komputera.

SLN314241_en_US__21R3930_Fan_BK_01

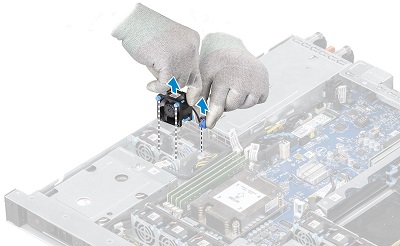

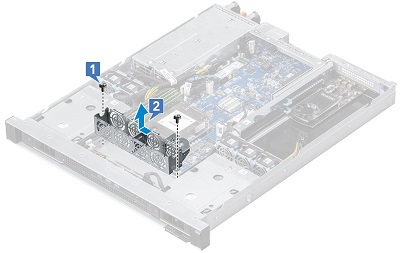

  1. Po wymontowaniu wentylatorów wykręć dwie (2) śruby mocujące obudowę do obudowy [1] i przesuń obudowę w prawo, aż zaciski mocujące odblokują się [2] i wyjmij obudowę z komputera.

SLN314241_en_US__22R3930_Fan_BK_02



  1. Instrukcje przed demontażem zasilacza:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

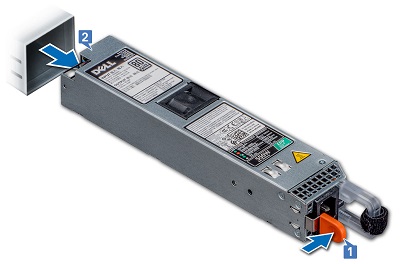

  2. Naciśnij zatrzask zwalniający na zasilaczu [1] i wyjmij zasilacz z tyłu komputera [2].

SLN314241_en_US__23R3930_PSU_BK_01

SLN314241_en_US__1icon Uwaga: Powtórz ten krok dla wszystkich dodatkowych zasilaczy w komputerze. Pamiętaj, że przy montażu drugiego zasilacza konieczne może być wyjęcie zaślepki.



  1. Instrukcje przed demontażem uszu:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

  2. Wykręć trzy (3) śruby mocujące i wysuń zestaw lewego ucha bocznego z komputera [2].

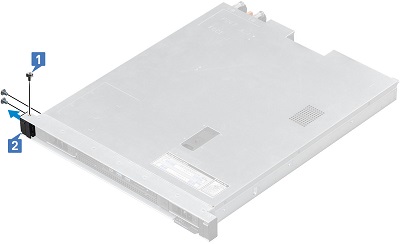

SLN314241_en_US__25R3930_Ear_BK_01

  1. Powtórz poprzedni krok dla zestawu prawego ucha.

SLN314241_en_US__26R3930_Ear_BK_02



  1. Instrukcje przed demontażem Przed demontażem baterii pastylkowej:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę

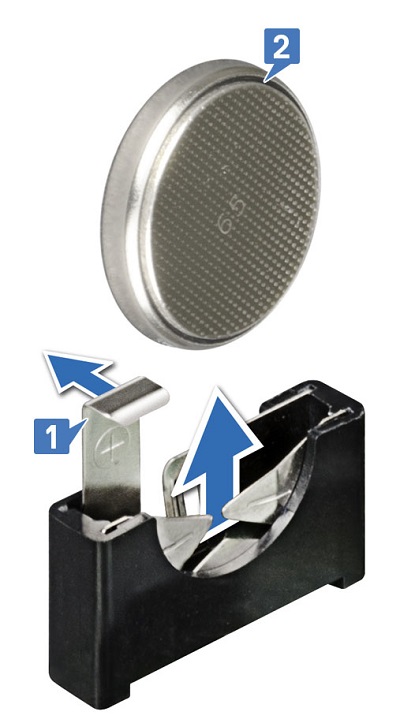

  2. Rysikiem z tworzywa sztucznego naciśnij zatrzask zwalniający, aż bateria wyskocze z gniazda [1]. Wyjmij baterię z systemu. [2]

SLN314241_en_US__27R3930_Coin_BK_01
