OptiPlex 5080 Visuell veiledning til datamaskinen
Resumo: Følgende artikkel inneholder en visuell veiledning for OptiPlex 7060-datamaskinen og oppgir PC-ens eksterne porter og funksjoner.
Este artigo aplica-se a
Este artigo não se aplica a
Este artigo não está vinculado a nenhum produto específico.
Nem todas as versões do produto estão identificadas neste artigo.
Sintomas
Merk: Hvis du vil ha en mer detaljert beskrivelse om hver plassering, kan du gå til systemhåndbøkene på www.dell.com/support
Innholdsfortegnelse:
- Minitårn (MT) sett forfra
- Minitårn (MT) sett bakfra
- Kompakt (SFF) sett forfra
- Kompakt (SFF) sett bakfra
- Mikro formfaktor (MFF) sett forfra
- Mikro formfaktor (MFF) sett bakfra
- Tilleggsinformasjon:

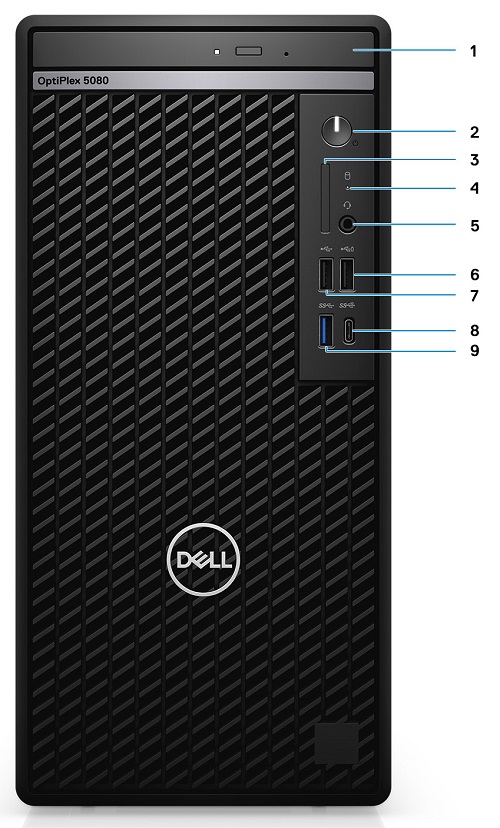

Minitårn (MT) sett forfra
(Figur 1.1 Frontvisning)
| 1 | Optisk diskstasjon (tilleggsutstyr) | 2 | Av/på-knapp med diagnostikklampe |
| 3 | SD 4,0-kortleser (tilleggs utstyr) | 4 | LED-aktivitetslampe for harddisk |
| 5 | Universell lydkontakt | 6 | USB 2.0-kontakt med PowerShare |
| 7 | USB 2.0-kontakt | 8 | USB 3.2 Gen2 type-C-kontakt |
| 9 | USB 3.2 Gen2 type-A-kontakt |
Causa
Resolução

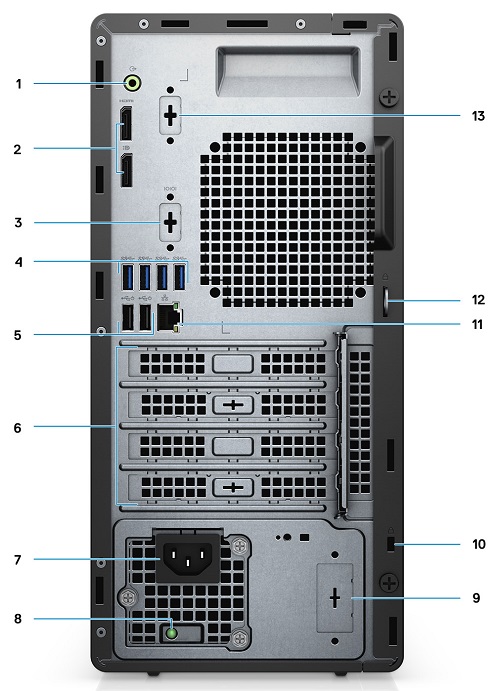

Minitårn (MT) sett bakfra
Figur 2 – sett bakfra
| 1 | Lydport med linjeutgang (omdirigering til linjeinngang) | 2 | DisplayPort 1.4-kontakt x2 |
| 3 | Maske ut spor video port (tilleggs utstyr) | 4 | USB 4.1 Gen2 type-A-kontakt x3 |
| 5 | USB 2.0-kontakt med Smart Power On | 6 | Spor for ekspansjonskort x4 |
| 7 | Strømkontakt | 8 | Diagnostikk-LED for strømforsyning |
| 9 | Tildekket spor (valgfri SMA-kontakt) | 10 | Åpning for Kensington sikkerhetskabel |
| 11 | Ethernet (NIC)-kontakt (10/100/1000 Mbps) | 12 | Hengelåsbøyle |
| 13 | Maske ut spor serie-PS2 (tilleggs utstyr) |

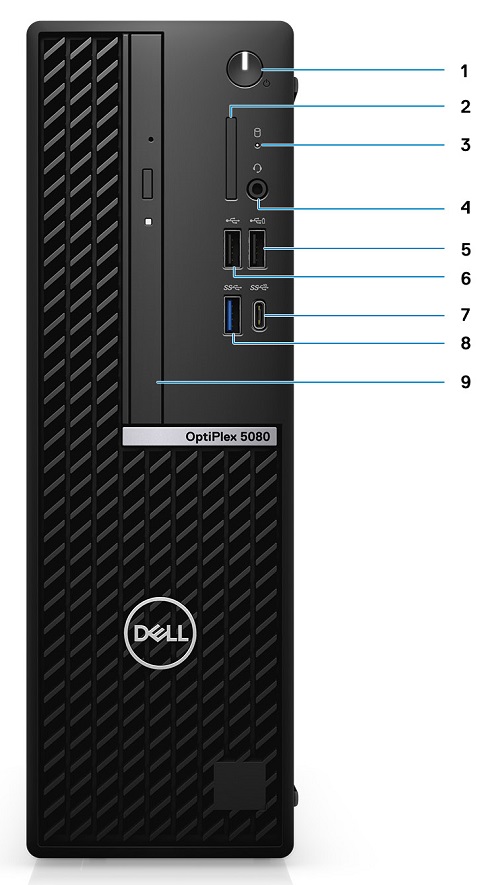

Kompakt (SFF) sett forfra
(Fig. 3 SFF sett forfra)
| 1 | Strøm knapp w/diagnostisk LED-indikator | 2 | SD 4,0-kortleser (tilleggs utstyr) |
| 3 | LED-aktivitetslampe for harddisk | 4 | Universell lydkontakt |
| 5 | USB 3.2 Type-A-kontakt m/PowerShare | 6 | USB 3.0 Type-A-kontakt |
| 7 | USB 3.2 Gen2 type-C-kontakt | 8 | USB 3.2 Gen2 type-A-kontakt |
| 9 | Optisk diskstasjon (tilleggsutstyr) |
Kompakt (SFF) sett bakfra
(Fig. 4 SFF sett bakfra)
| 1 | Lyd inngang/-utgang/i kontakt (gjen oppgave) | 2 | DisplayPort 1.4-kontakt x2 |
| 3 | USB 4.1 Gen2 type-A-kontakt x3 | 4 | USB 2.0-kontakt med Smart Power On |
| 5 | Halv høyde Utvidelses spor X2 | 6 | Strømkontakt |
| 7 | Diagnostikk-LED for strømforsyning | 8 | Strømforsyning (BIST) |
| 9 | Ethernet (NIC)-kontakt | 10 | Åpning for Kensington sikkerhetskabel |
| 11 | Utløser |

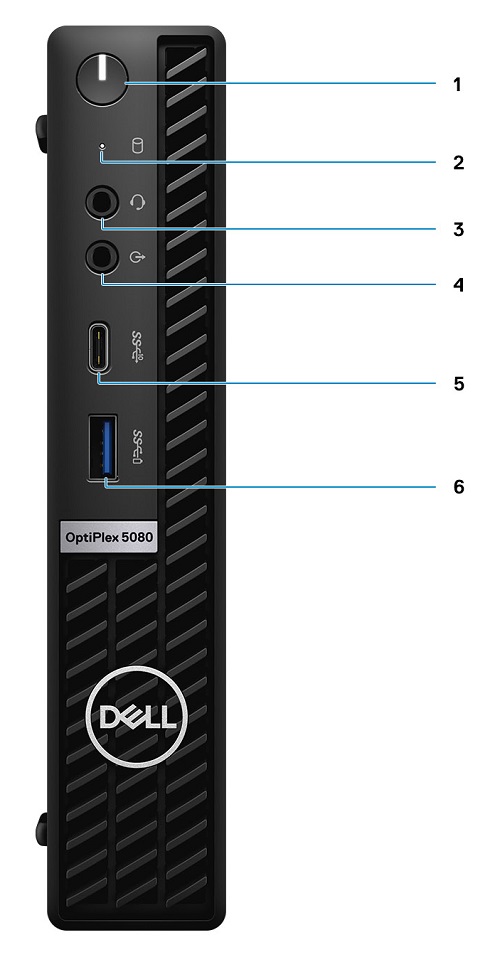

Mikro formfaktor (MFF) sett forfra
(Fig. 5 MFF sett forfra)
| 1 | Strøm knapp w/diagnostisk LED-indikator | 2 | LED-aktivitetslampe for harddisk |
| 3 | Universell lydkontakt | 4 | Linje ut-kontakt (reoppgaveable line-in) |
| 5 | USB 3.2 Gen2 type-C-kontakt | 6 | USB 3.2 Gen1 type-A-kontakt (m/PowerShare) |

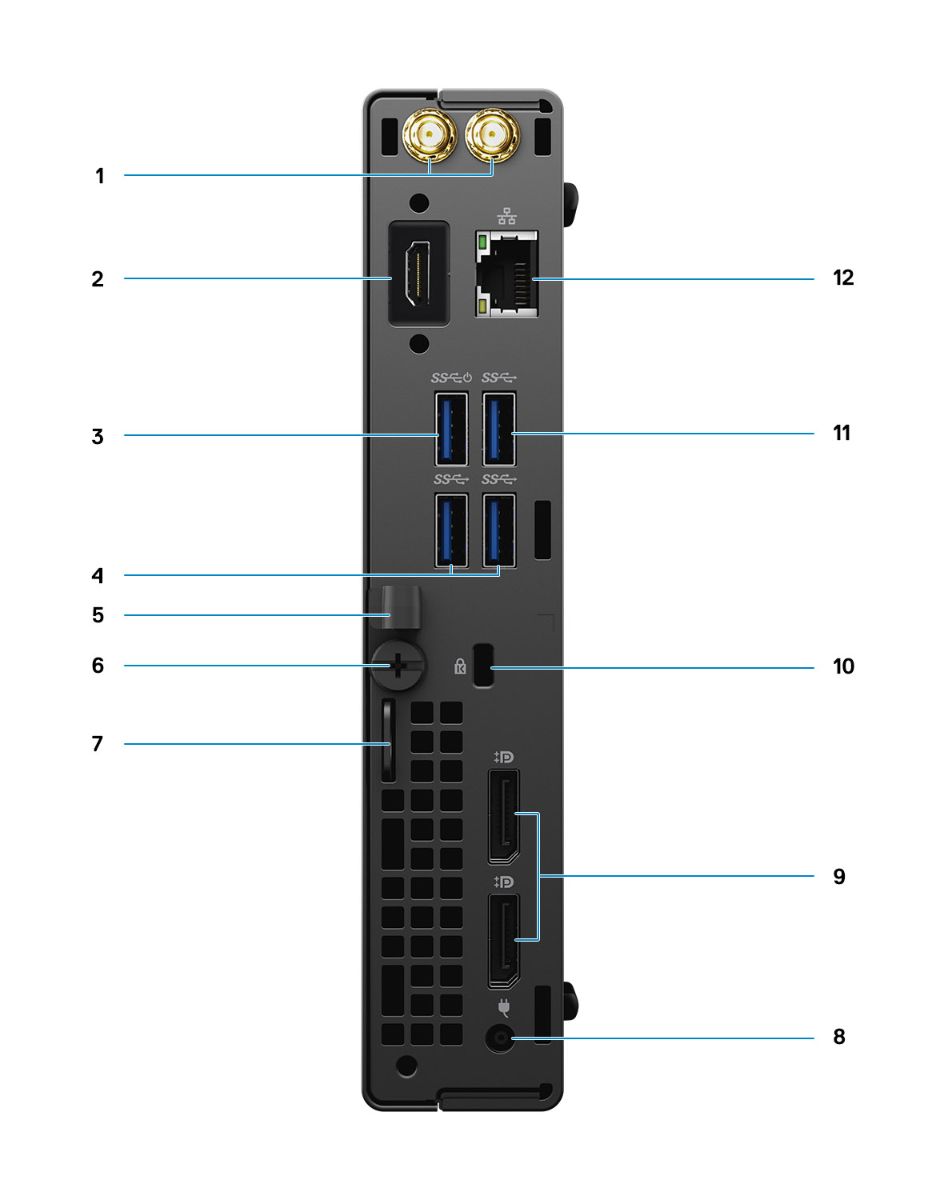

Mikro formfaktor (MFF) sett bakfra
(Fig. 6 MFF sett bakfra)
| 1 | Kontakter for ekstern antenne | 2 | Serie/video-port (serie/PS2/DP 1.4/HDMI 2.0/VGA/USB 3,2 Gen 2 type-C med DP-alt-modus) (tilleggs utstyr) |
| 3 | USB 3.2 Gen1 type-A-kontakt (m/PowerShare) | 4 | USB 3.2 Gen1 type-A-kontakt |
| 5 | Kabelholder | 6 | Vingeskrue |
| 7 | Hengelåsring | 8 | Strømkontakt |
| 9 | DisplayPort 1.4-kontakt x2 | 10 | Åpning for Kensington sikkerhetskabel |
| 11 | USB 3.2 Gen2 type-A-kontakt | 12 | Ethernet (NIC)-kontakt (10/100/1000 Mbps) |
Tilleggsinformasjon:
- Dell OptiPlex 5080: Demonteringsindeks for enhet som kan skiftes av kunden (CRU)
- Alternativer for montering og installering av mikroformfaktor
- OptiPlex 5080 dokumentasjon for kunde støtte område
