PowerStore: Nodeintegrerede modul-LED er

Oversigt: Denne artikel omhandler større PowerStore-komponent-LED-tilstande, placeringer, beskrivelser og meget mere. Forståelsen af LED-tilstande er vigtig for fejlfinding.

Denne artikel gælder for Denne artikel gælder ikke for Denne artikel er ikke knyttet til et bestemt produkt. Det er ikke alle produktversioner, der er identificeret i denne artikel.
Udforsk andre ressourcer

Symptomer

Indholdsfortegnelse

  1. Inden du går i gang
  2. Basiskabinet set forfra
  3. Basiskabinet set bagfra
  4. Visning af integreret modul
  5. Basiskabinet I/O-modulvisning
  6. Strømforsyning i basiskabinet
  7. 2U, 25-drev udvidelseskabinet set forfra
  8. 2U, 25-drev udvidelseskabinet set bagfra
  9. 2U, 25-drevs udvidelseskabinet, strømforsyning og kølemodul


 1. Før du starter

  • Denne artikel bruger oplysninger fra Vejledning til PowerStore-hardwareoplysninger.
  • Hver node indeholder ét integreret modul, der kan rumme ét 4-ports kort til frontend-tilslutning og intern kommunikation mellem noder og enheder.
  • Denne artikel indeholder et diagram fra node A (nederste node). Node B har den samme LED-indikatorstruktur; Det er dog omvendt, da noden installeres på hovedet i kabinettet.

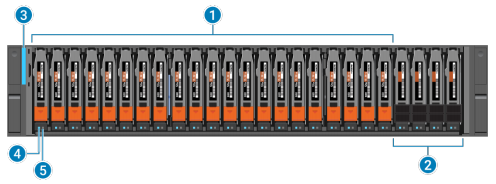

 2. Basiskabinet set forfra

Basiskabinet set forfra
Det forreste af basiskabinettet indeholder følgende elementer:


Placering Beskrivelse
1 Drev
2 NVRAM NVMe-drev (Bemærk: I konfigurationer, der kun bruger to NVMe NVRAM-drev, skal slot 21 og 22 forblive tomme.)
3 Tænd/sluk-indikator i basiskabinet
4 Dreveffekts- og aktivitets-LED
5 Drevfejl-LED

Tabel 1: Basiskabinet set forfra


Basiskabinet og drev-LED'er:
SLN321266_en_US__2image(19321)

LED-indikator Placering Tilstand Beskrivelse
Drevfejl 1 Amber Der er opstået en fejl.
Slukket Der er ikke opstået en fejl.
Drevaktivitet 2 Blå Drevaktivitet.
Slukket Drevet er slukket.
Basiskabinet strøm og fejl 3 Blå Strømforsyning er slået til. Der er ikke opstået en fejl.
Amber Strømforsyning er slået til. Der er opstået en fejl i kabinettet.
Blå og gul skiftevis Systemet er ikke initialiseret.
Slukket Strømmen er slukket.

Tabel 2: Basiskabinet- og drev-LED er

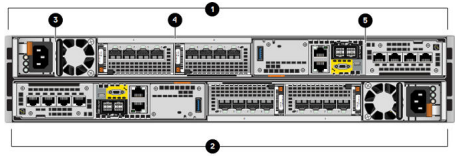

 3. Basiskabinet set bagfra

  • Bagsiden af bundkabinettet indeholder to noder: Node A og Node B.
  • Hver node indeholder følgende hardwarekomponenter:
  • Et integreret modul
  • To valgfrie I/O-moduler
  • Et strømforsyningsmodul
SLN321266_en_US__3image(19249)

Placering Beskrivelse
1 Node B
2 Node A
3 Strømforsyningsmodul
4 I/O-modul, stik 0 og 1
5 Integreret modul
Tabel 3: Basiskabinet set bagfra



 4. Visning af integreret modul

  • Hver node indeholder ét integreret modul, der kan rumme ét 4-ports kort til frontend-tilslutning og intern kommunikation mellem noder og enheder.
  • De to første porte i 4-port-kortet på det integrerede modul opretter forbindelse til en 10GbE/25GbE Ethernet-switch. Begge noder skal have den samme type integrerede moduler i de samme slots.
  • Det integrerede modul indeholder følgende komponenter:
  • Et 4-port-kort
  • En NMI-knap (non-maskable interrupt)
  • To mini-SAS HD-backend-porte
  • To RJ45 LAN-stik
  • Systemadministrationsport
  • Serviceport
  • En USB-port
  • En mini seriel port
  • En DB9 seriel port

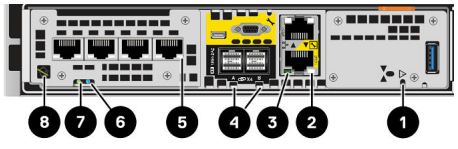

LED-status for integreret modul og 4-portkort:
SLN321266_en_US__4image(19250)

LED-indikatorer for integrerede moduler:
LED-indikator Placering Tilstand Beskrivelse
Strøm til integreret modul 1 Amber Det integrerede modul har fejlet.
Slukket Der er ikke opstået en fejl, normal drift.
Ethernet-porttilslutning 2 Grøn Tilslutning er oprettet.
Slukket Tilslutning er ikke oprettet.
Ethernet-portaktivitet 3 Blinker gult Portaktivitet.
Slukket Ingen havneaktivitet
SAS port-tilslutning 4 Blå SAS port-tilslutning er oppe.
Slukket Tilslutning er ikke oprettet.
Port-tilslutning 5 Grøn Forbindelse med høj hastighed.
Amber Forbindelse med lav hastighed.
Slukket Tilslutning nede
Nodefejl 6 Amber Der er opstået en fejl.
Blå Node i forringet tilstand
Gul eller blå blinkende Systemet er ved at starte op.
Blå og gul skiftevis (blå i 3 sekunder) Systemet er ikke initialiseret. Der er ikke blevet tildelt en styrings-IP-adresse.
Blå og rav skiftevis med et sekunds mellemrum. Noden er i servicetilstand
Slukket Der er ikke opstået en fejl, normal drift.
Node-strøm 7 Grøn Node er tændt (hovedstrøm).
Grønt blinkende Noden initialiserer en seriel-over-LAN-session (standby).
Slukket Node er slukket.
Ikke sikker at fjerne 8 Hvid Fjern ikke noden. Forkert fjernelse kan medføre datatab.
Slukket Det er sikkert at fjerne det integrerede modul, når det integrerede modul er blevet forberedt korrekt.
Tabel 4: Visning af integreret modul


 5. Basiskabinet I/O-modulvisning

SLN321266_en_US__5image(19252)
Eksemplet ovenfor er et Ethernet-modul.




LED-indikator Placering Tilstand Beskrivelse
Port-tilslutning 1 Grøn eller blå Tilslutning oppe
Slukket Tilslutning nede
Strømfejl 2 Grøn Tændt
Amber Strømfejl



Tabel 5: Basiskabinet I/O-modulvisning



6. Strømforsyning i basiskabinet

  • Hver node i basiskabinettet indeholder en strømforsyning.
  • Hvis strømforsyningen mislykkes på en node, opretholder den anden strømforsyning strømmen til hele enheden.


Strømforsynings-LED’er i basiskabinet:
SLN321266_en_US__6image(19253)


LED-indikator Placering Tilstand Beskrivelse
Fejl 1 Konstant gul Strømforsyning eller backupfejl. Kontrollér kabeltilslutningen.
Slukket Ingen fejl
DC-strøm (output) – ikke understøttet 2 Grøn Ikke tilgængelig
Slukket Ikke tilgængelig
AC-strøm (indgang) 3 Grøn AC-strøm er tændt.
Slukket AC-strømmen er slukket. Kontroller strømkilden.

Tabel 6: Strømforsyning i basiskabinet

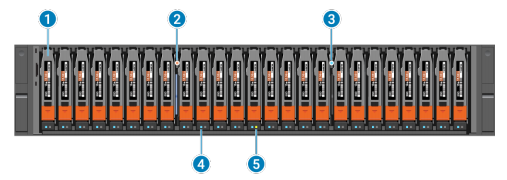

7. 2U, 25-drev udvidelseskabinet set forfra

Forsiden af 2U, 25-drev udvidelseskabinet omfatter følgende komponenter:

  • Drev i 2,5" holdere (hot-swappable)
  • LED-indikatorer for status

2U, 25-drev udvidelseskabinet set forfra:
SLN321266_en_US__7image(19304)



Placering Beskrivelse
1 2,5", 12-Gb/s SAS-drev
2 Fejlindikator for udvidelseskabinet (orange)
3 Strømstatus-LED for udvidelseskabinet (blå)
4 Drevstatus og aktivitet (blå)
5 Drevfejl-LED (orange)

Tabel 7: 2U, udvidelseskabinet med 25 drev set forfra


2U, udvidelseskabinet med 25 drev og LED-indikatorer for drevstatus:

LED-indikator Placering Farve Tilstand Beskrivelse
Fejl i udvidelseskabinet 2 Blå Tændt Ingen fejl
Amber Tændt Fejl
Strøm til udvidelseskabinet 3 Blå Tændt Opstart og tændt
— Slukket Slukket
Drevfejl 4 Amber Tændt Fejl
— Slukket Ingen fejl
Dreveffekt og aktivitet 5 Blå Tændt Opstart og tændt
Blinker Drevaktivitet

Tabel 8: LED-indikatorer for 2U-, 25-drevs udvidelseskabinet og drevstatus

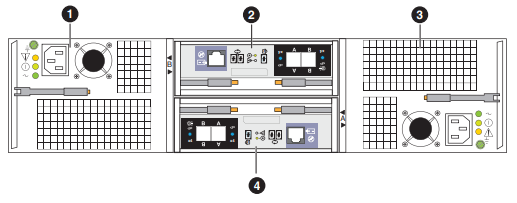

8. 2U, 25-drev udvidelseskabinet set bagfra

Bagsiden af 2U, 25-drev udvidelseskabinet omfatter følgende komponenter:
SLN321266_en_US__8image(19305)

Placering Beskrivelse
1 Strømforsyning og kølemodul (B)
2 12-Gb/s SAS Link Control Card (LCC) (B)
3 Strømforsyning og kølemodul (A)
4 12-Gb/s SAS Link Control Card (LCC) (A)

Tabel 9: 2U, 25-drevs udvidelseskabinet set

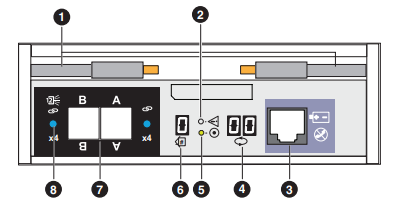

bagfra 2U, 25-drevs udvidelseskabinet LCC-porte, LED'er og stik:


SLN321266_en_US__9image(19306)2U, 25-drev Udvidelseskabinet LCC Komponentplaceringer:

Placering Beskrivelse
1 Håndtag til ejektorlåsen
2 LCC fejl-LED
3 LCC-administrationsport (RJ-12) (anvendes ikke)
4 Backend bus ID-display (viser altid 01).
5 LCC strøm-LED
6 Kabinet-ID-display
7 12-GB/s SAS-porte
8 SAS port-statusindikator

Tabel 10: 2U, 25-drev Udvidelseskabinet LCC Komponentplaceringer


12 Gb/s LCC LED-status:

LED-indikator Placering Farve Tilstand Beskrivelse
LCC fejl-LED 2 Amber Tændt Fejl i LCC
— Slukket Ingen fejl eller slukket
LCC strøm-LED 5 Grøn Tændt Tændt og ingen fejl
— Slukket Slukket
SAS port-statusindikator 8 Amber Tændt SAS-port fejlbehæftet
Blå Tændt SAS-port tilsluttet
— Slukket Intet stik i port

Tabel 11: LED-status på 12 Gb/s LCC

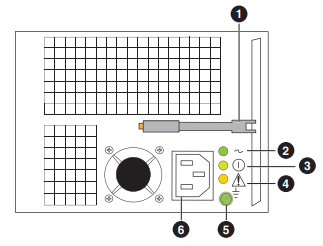

9. 2U, 25-drevs udvidelseskabinet, strømforsyning og kølemodul

Følgende figur viser et eksempel på en 2U, 25-drev strømforsyning til udvidelseskabinet, kølemodul og status-LED’er:

SLN321266_en_US__10image(19307)

2U, 25-drevs udvidelseskabinet strømforsyning og kølemodul:

Placering Beskrivelse
1 Håndtag til ejektorlås
2 AC-strøm-LED (indgang)
3 AC-strøm-LED (indgang)
4 Fejlindikator for strømforsyning og kølemodul
5 Jordskrue
6 Strømforsyning AC-strøm ind

Tabel 12: 2U, 25-drevs udvidelseskabinet strømforsyning og kølemodul


2U, 25-drevs udvidelseskabinet strømforsyning og kølemodul LED-status:

LED-indikator Placering Farve Tilstand Beskrivelse
AC-strøm-LED (indgang) 2 Grøn Tændt AC-strøm er tændt
— Slukket AC-strøm slukket, verificer kildestrømmen.
DC-strøm-LED (output) 3 Grøn Tændt DC tændt (understøttes ikke)
— Slukket DC-strøm slukket, verificer kildestrømmen.
Fejlindikator for strømforsyning og kølemodul 4 Amber Tændt Fejl
  Blinker Under strømnedlukning og under overspænding (OVP) og under UVP-fejl (underspændingsbeskyttelse)
— Slukket Ingen fejl eller slukket

Tabel 13: 2U, 25-drevs udvidelseskabinets strømforsyning og LED-status for kølemodul




Årsag

Denne artikel dækker PowerStores vigtigste komponent-LED-tilstande, placeringer, beskrivelser og mere.

Løsning

Denne vidensartikel kan bruges til at lære nyttige PowerStore LED-oplysninger.  Hver node indeholder ét integreret modul, der kan rumme ét 4-ports kort til frontend-tilslutning og intern kommunikation mellem noder og enheder.

Node B har den samme LED-indikatorstruktur; Det er dog omvendt, da noden installeres på hovedet i kabinettet.
