OptiPlex 5080 微型机 (MFF) 客户可更换部件 (CRU) 拆卸指南

Oversigt: 这些指南将分步介绍如何安全地拆卸 OptiPlex 5080 计算机的客户可更换部件 （CRU）。（CRU 是计算机中无需由工程师进行拆卸或更换的部件。）这些指南包含有关相关内容的图片。

Denne artikel gælder for Denne artikel gælder ikke for Denne artikel er ikke knyttet til et bestemt produkt. Det er ikke alle produktversioner, der er identificeret i denne artikel.
Udforsk andre ressourcer

Symptomer

目录：

  1. CRU 拆卸指南
  2. 拆卸说明



拆卸指南



如果这些指南不包括您希望执行的操作，则您必须参考系统手册。

本文介绍在使用电气设备之前要考虑的安全做法。

Årsag

此部分不适用于本文。

Løsning



拆卸说明



提醒：单击下方您要打开的部分的标题查看相关内容。



|



建议工具



1 小号梅花槽螺丝刀 2 塑料尺
3 小号平头螺丝刀

提醒：请注意，使用大型梅花槽或平头螺丝刀可能会导致损坏螺钉的头。如果没有提供给我们的现场工程师的专用工具，将无法进行拆卸。



  1. 卸下护盖前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

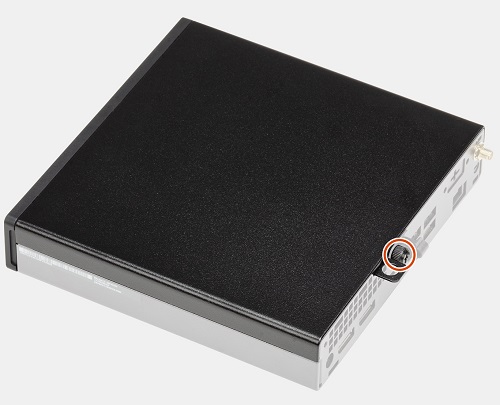

  2. 查看计算机的背面，拧下将护盖固定至机箱的指旋螺钉。

门 1

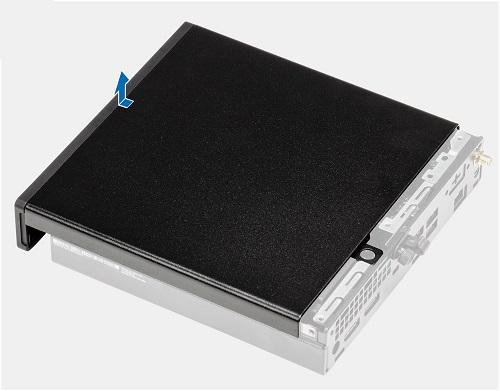

  1. 朝计算机正面推动护盖。松开固定凸耳后，提起检修面板。

门 2



  1. 卸下硬盘（硬盘）前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

    4. 卸下系统护盖。

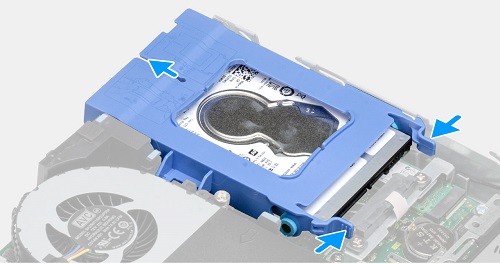

  2. 此计算机可在计算机左前角安装一个 21/2 英寸硬盘。向驱动器按压蓝色卡舌，然后向自己的方向拉动支架。

HDD 1

  1. 将蓝色支架向上提离计算机。

HDD 2

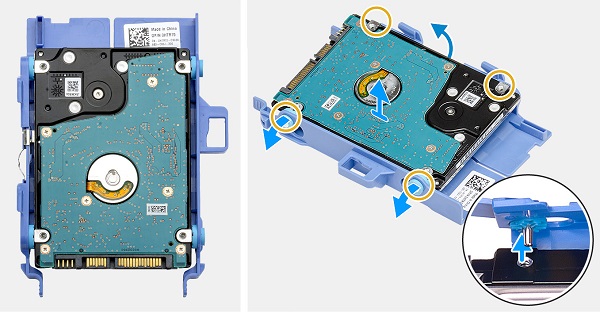

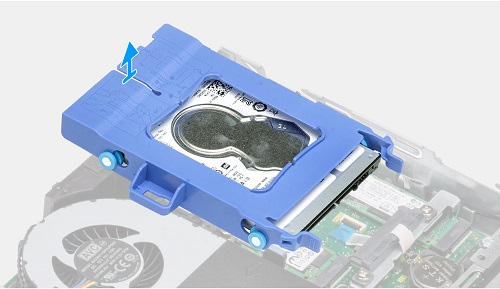

  1. 使蓝色支架一侧的两个固定索环从驱动器上弹出，然后驱动器的另一端应该会松开。

硬盘 3



  1. 卸下固态硬盘 （SSD） 前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

    4. 卸下系统护盖和驱动器组件。

M.2 2230 PCIe SSD：

  1. 您可以在计算机左边缘的驱动器部件下找到 M.2 的插槽。卸下用于将卡固定到主板的一颗螺钉。

SSD 1

  1. 卡的末端向上提起，握住卡并将其从连接器和计算机中拉出。

M.2 2280 PCIe SSD：

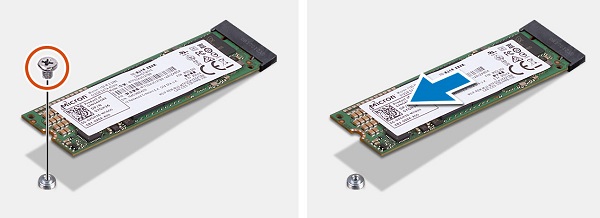

  1. 您可以在计算机左侧的驱动器支架下找到 M.2 的插槽。卸下用于将卡固定到主板的一颗螺钉。

SSD 2

  1. 卡的末端向上提起，握住卡并将其从连接器和计算机中拉出。



  1. 卸下风扇部件前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

    4. 卸下系统护盖。

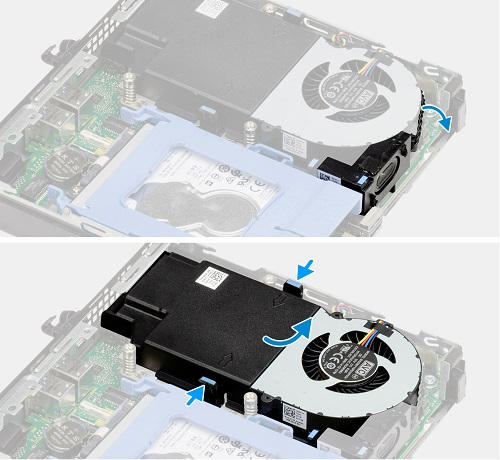

  2. 风扇线缆沿机箱右侧运行。拆除风扇线缆，然后向彼此的方向按压蓝色卡舌。

风扇 1

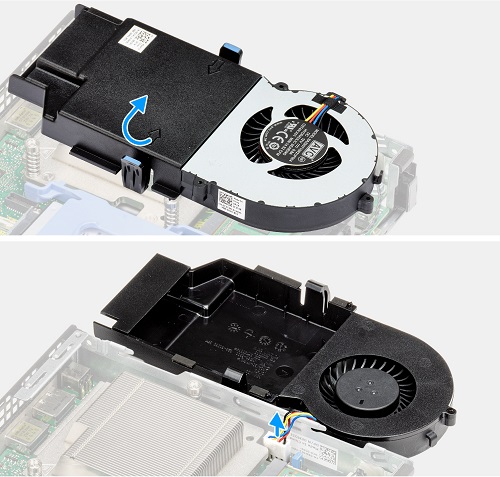

  1. 翻转风扇部件并断开风扇线缆的连接，然后将其提离计算机。

风扇 2



  1. 卸下内存前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

    4. 卸下系统护盖和风扇组件。

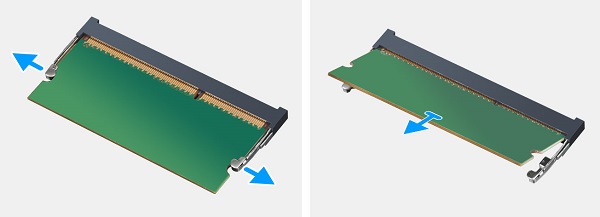

  2. 内存插槽位于风扇组件下方。将 DIMM 两侧的固定夹拉离 DIMM，它将从插槽中抬起。

内存 1

  1. 从插槽和机箱中拉出内存 DIMM。

提醒：对于计算机中的其他多个内存双列直插式内存模块 （DIMM），请重复这些步骤。



  1. 卸下钮扣电池前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

    4. 卸下系统护盖。

  2. 币形电池位于计算机的左后角。使用塑料划片或类似工具，撬回闩锁并释放电池。

纽扣 1

  1. 将电池从接头中提起并取出。



  1. 卸下内置扬声器前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

    4. 卸下系统护盖和风扇组件。

  2. 扬声器位于计算机的正面。从主板拔下扬声器线缆。

扬声器 1

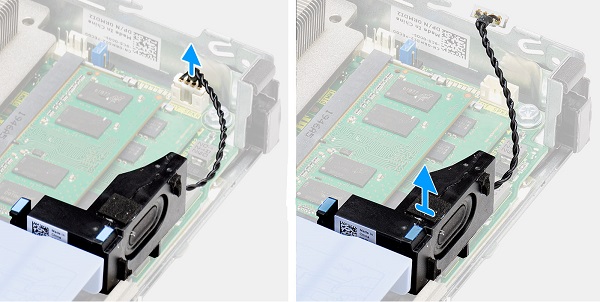

  1. 拉动扬声器组件背面的卡舌，然后将其从机箱中取出。



  1. 卸下 Wi-Fi、无线本地网络 （WLAN） 卡前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

    4. 卸下系统护盖和驱动器组件。

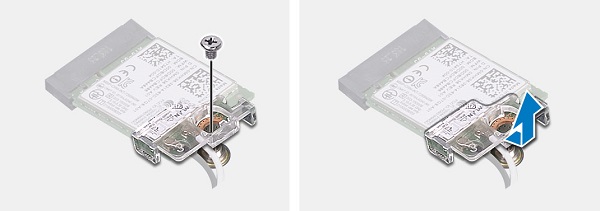

  2. 无线网卡插槽位于计算机左前角的驱动器支架下方。卸下锁定天线支架的一颗螺钉。

WiFi 1

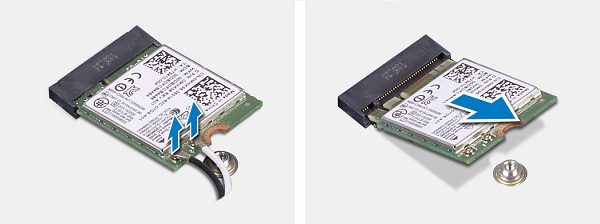

  1. 从卡拔下 WiFi 天线线缆。（此接头是一个按压式连接器，只要施加一点压力即可从卡上弹出）

WiFi 2

  1. 将卡从插槽和计算机中拉出。

Flere oplysninger

如果您需要更多帮助，请联系技术支持。
与我们联系 返回 OptiPlex 5080 拆卸内容页面。
